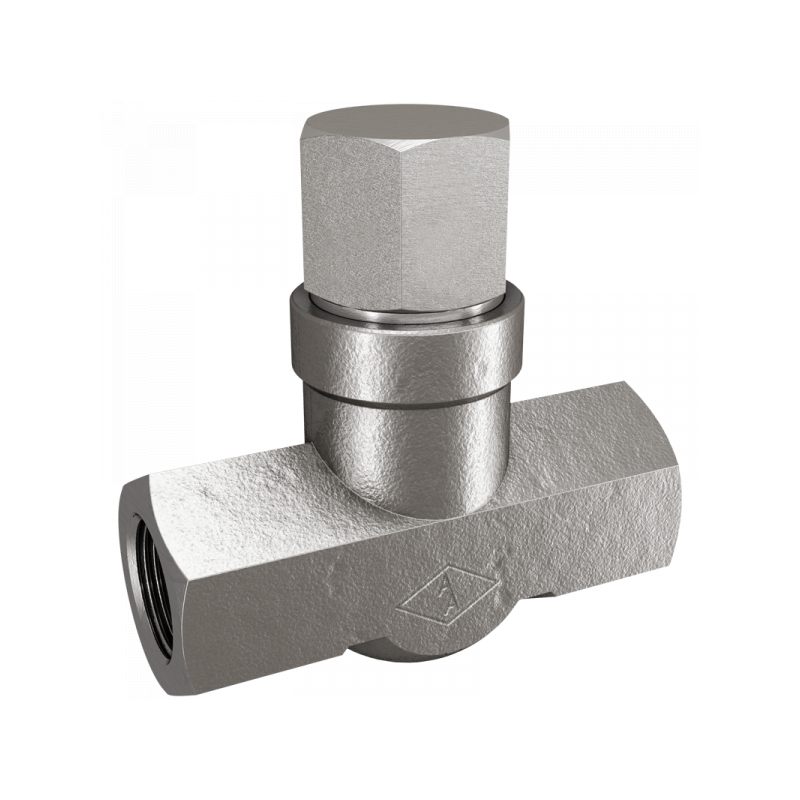

Fig. 409:

A DN PN / Bar L1 / mm L2 / mm L3 / mm Material Art.Nr. PDF
G1/4 5 640 -20°C / +200°C 80 15 62 1.0460 10409025
G3/8 6 640 -20°C / +200°C 80 15 62 1.0460 10409035
G1/2 8 640 -20°C / +200°C 80 17 62 1.0460 10409045
G3/4 10 320 -20°C / +200°C 100 19 69 1.0460 10409065
G1 15 320 -20°C / +200°C 130 21 87 1.0460 10409085
G1 1/4 20 160 -20°C / +200°C 130 22 87 1.0460 10409105
G1 1/2 24 160 -20°C / +200°C 160 24 120 1.0460 10409125
G1/4 5 640 -20°C / +200°C 80 15 62 1.4104 10409024
G3/8 6 640 -20°C / +200°C 80 15 62 1.4104 10409034
G1/2 8 640 -20°C / +200°C 80 17 62 1.4104 10409044
G3/4 10 320 -20°C / +200°C 100 19 69 1.4104 10409064
G1 15 320 -20°C / +200°C 130 21 87 1.4104 10409084
G1 1/4 20 160 -20°C / +200°C 130 22 87 1.4104 10409104
G1/4 5 640 -20°C / +200°C 80 15 62 1.4571 10409023
G3/8 6 640 -20°C / +200°C 80 15 62 1.4571 10409033
G1/2 8 640 -20°C / +200°C 80 17 62 1.4571 10409043
G3/4 10 320 -20°C / +200°C 100 19 69 1.4571 10409063
G1 15 320 -20°C / +200°C 130 21 87 1.4571 10409083
G1 1/4 20 160 -20°C / +200°C 130 22 87 1.4571 10409103
G1 1/2 24 160 -20°C / +200°C 160 24 120 1.4571 10409123
