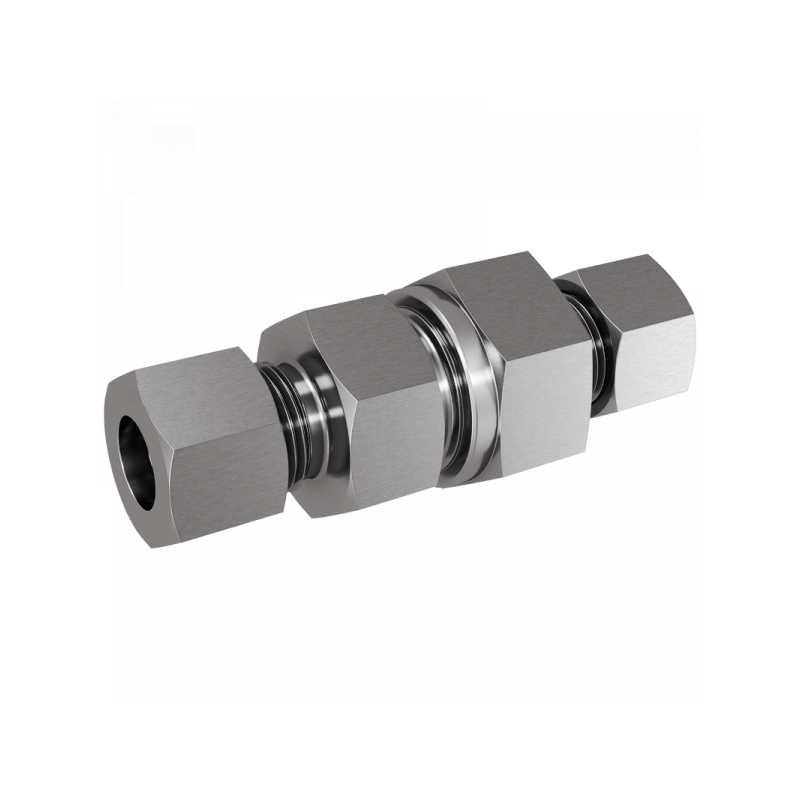

RV-L/S:

A PN / Bar L1 / mm L2 / mm L3 / mm S1 S2 S3 Material Art.Nr. Stutzen PDF
06 315 32 46 66 17 17 14 1.4571 RV06L  XRV06L
06 315 32 46 66 17 17 14 1.4571 RV06L  XRV06L
08 315 34 48 68 19 19 17 1.4571 RV08L  XRV08L
08 315 34 48 68 19 19 17 1.4571 RV08L  XRV08L
10 315 44 58 80 22 24 19 1.4571 RV10L  XRV10L
10 315 44 58 80 22 24 19 1.4571 RV10L  XRV10L
12 315 45,5 60 82 27 30 22 1.4571 RV12L  XRV12L
12 315 45,5 60 82 27 30 22 1.4571 RV12L  XRV12L
15 315 48 62 84 27 30 27 1.4571 RV15L  XRV15L
15 315 48 62 84 27 30 27 1.4571 RV15L  XRV15L
18 315 53 68 92 36 36 32 1.4571 RV18L  XRV18L
18 315 53 68 92 36 36 32 1.4571 RV18L  XRV18L
22 160 55 70 94 41 46 36 1.4571 RV22L  XRV22L
22 160 55 70 94 41 46 36 1.4571 RV22L  XRV22L
28 160 73 88 116 50 55 41 1.4571 RV28L  XRV28L
28 160 73 88 116 50 55 41 1.4571 RV28L  XRV28L
35 160 75 96 128 60 60 50 1.4571 RV35L  XRV35L
35 160 75 96 128 60 60 50 1.4571 RV35L  XRV35L
42 160 72 94 126 65 70 60 1.4571 RV42L  XRV42L
42 160 72 94 126 65 70 60 1.4571 RV42L  XRV42L
06 630 35 49 69 19 19 17 1.4571 RV06S  XRV06S
06 630 35 49 69 19 19 17 1.4571 RV06S  XRV06S
08 630 36 50 70 19 19 19 1.4571 RV08S  XRV08S
08 630 36 50 70 19 19 19 1.4571 RV08S  XRV08S
10 630 39 54 78 24 24 22 1.4571 RV10S  XRV10S
10 630 39 54 78 24 24 22 1.4571 RV10S  XRV10S
12 630 46 61 85 27 30 24 1.4571 RV12S  XRV12S
12 630 46 61 85 27 30 24 1.4571 RV12S  XRV12S
14 630 46 62 86 27 32 27 1.4571 RV14S  XRV14S
14 630 46 62 86 27 32 27 1.4571 RV14S  XRV14S
16 400 46 63 89 32 36 30 1.4571 RV16S  XRV16S
16 400 46 63 89 32 36 30 1.4571 RV16S  XRV16S
20 400 59 80 110 41 46 36 1.4571 RV20S  XRV20S
20 400 59 80 110 41 46 36 1.4571 RV20S  XRV20S
25 400 58 82 114 46 50 46 1.4571 RV25S  XRV25S
25 400 58 82 114 46 50 46 1.4571 RV25S  XRV25S
30 400 74 101 133 60 60 50 1.4571 RV30S  XRV30S
30 400 74 101 133 60 60 50 1.4571 RV30S  XRV30S
38 250 75 107 145 65 70 60 1.4571 RV38S  XRV38S
38 250 75 107 145 65 70 60 1.4571 RV38S  XRV38S
