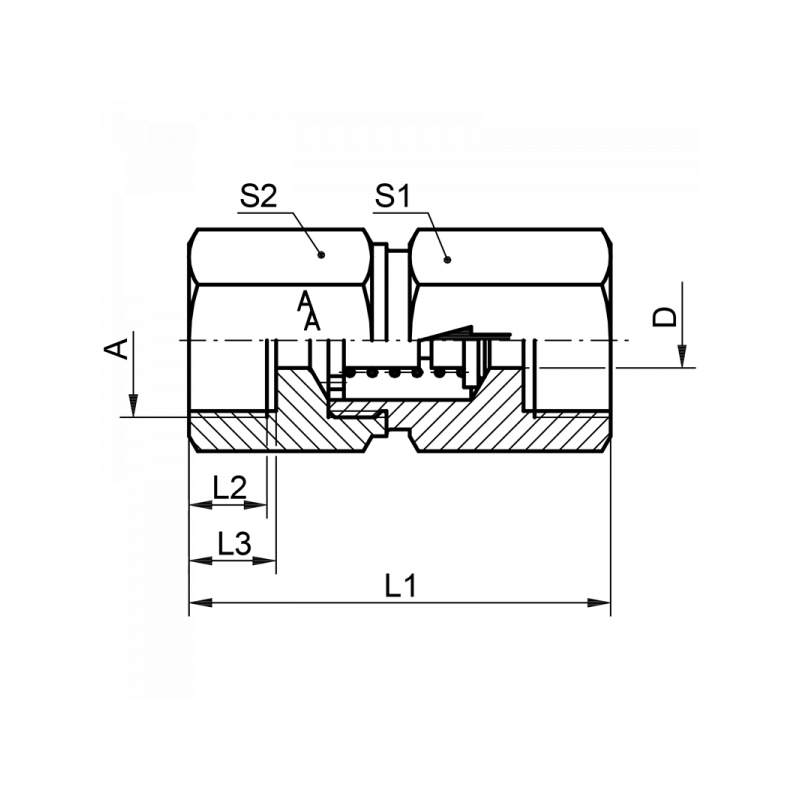

Fig. 410:

A PN / Bar L1 / mm L2 / mm L3 / mm S1 S2 D Material Art.Nr. PDF
G1/8 400 -20°C / +200°C 47 8 10 17 19 4 1.4571 10410013
G1/4 400 -20°C / +200°C 51 12 14 19 19 6 1.4571 10410023
G3/8 400 -20°C / +200°C 65 12 14 22 24 7 1.4571 10410033
G1/2 400 -20°C / +200°C 74 17 19 30 32 12 1.4571 10410043
G3/4 400 -20°C / +200°C 84 19 22 36 41 16 1.4571 10410063
G1 250 -20°C / +200°C 95 19 22 46 50 20 1.4571 10410083
G1 1/4 250 -20°C / +200°C 117 20 24 55 60 25 1.4571 10410103
G1 1/2 250 -20°C / +200°C 120 22 26 65 70 32 1.4571 10410123
G2 160 -20°C / +200°C 134 26 30 70 80 32 1.4571 10410163

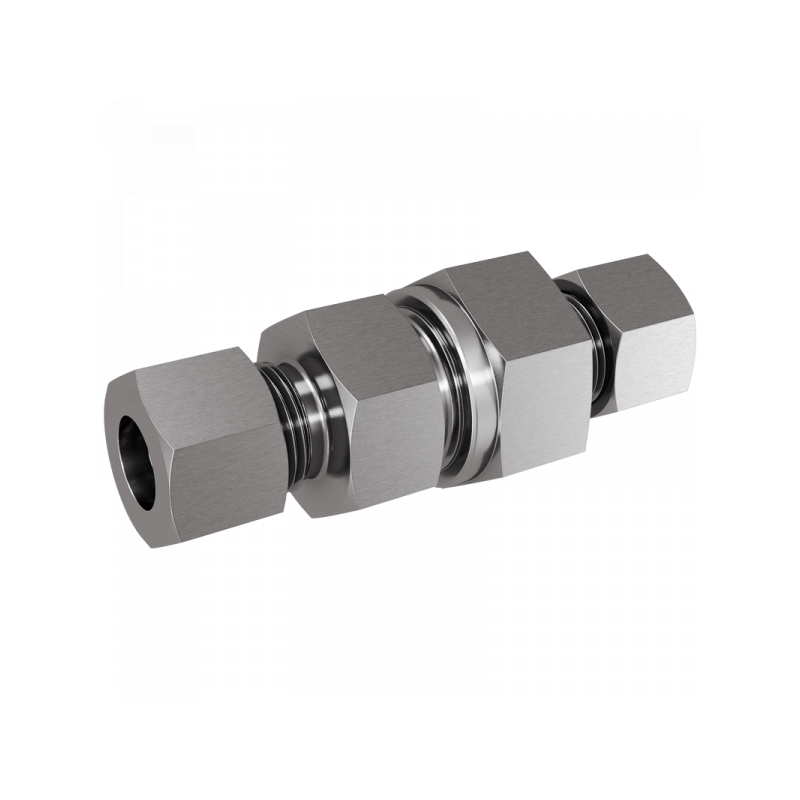

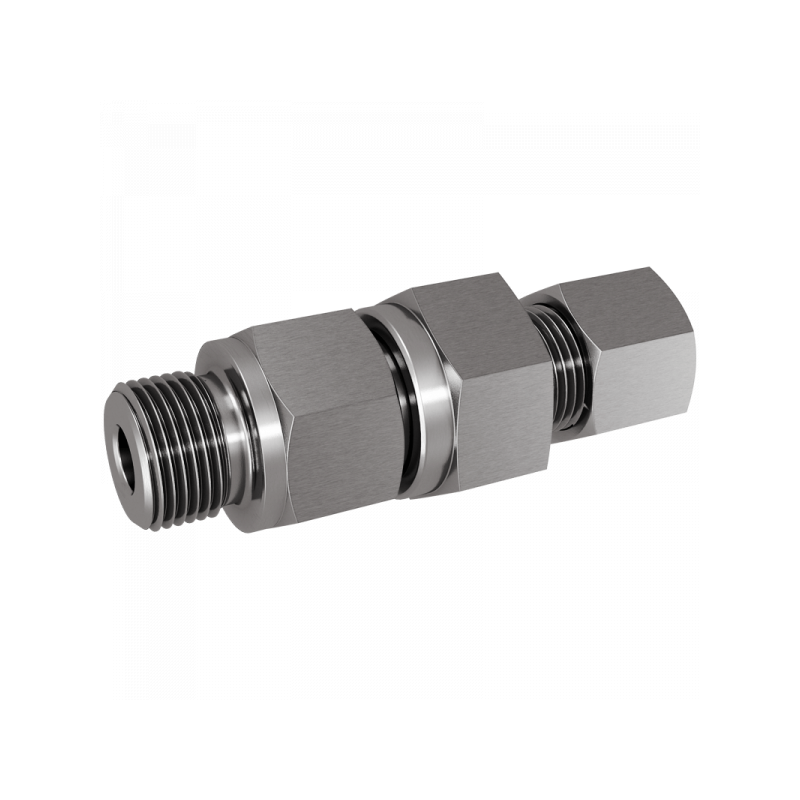

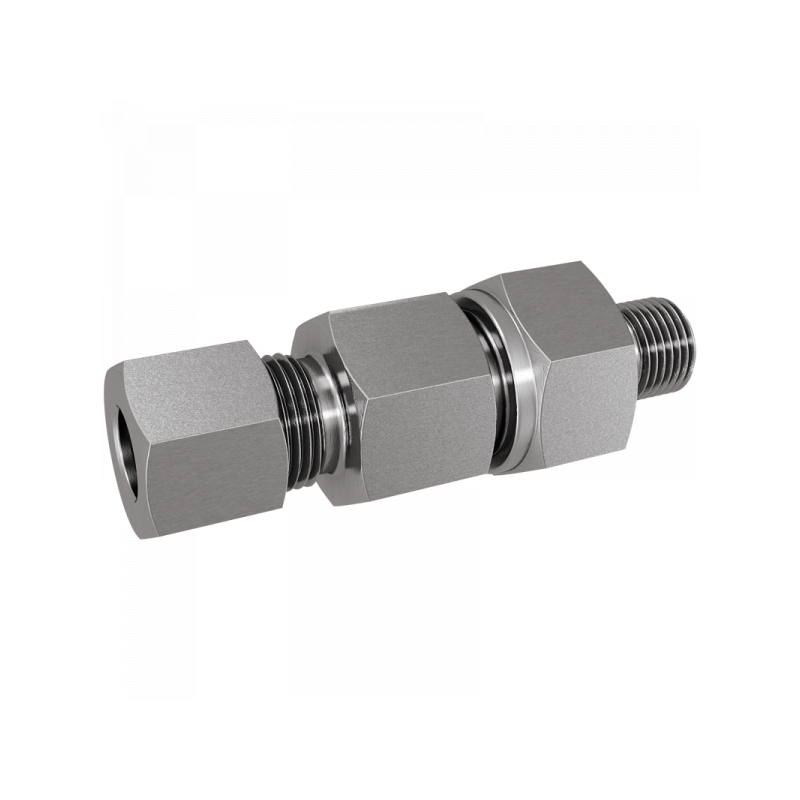

Verwandte Artikel
