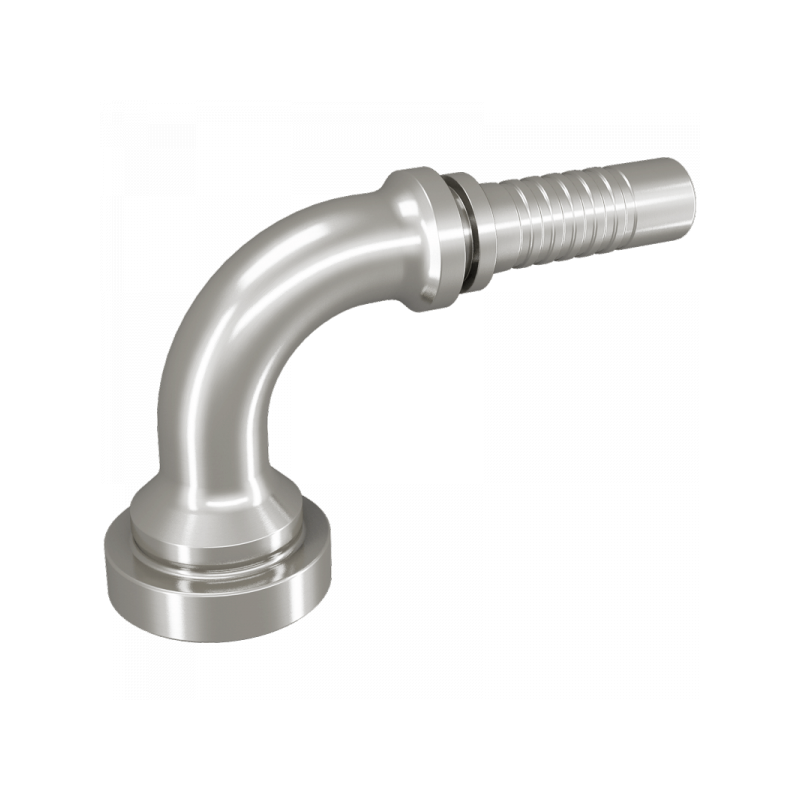

SFS-90°: Pressnippel SFS 90°, mit Flansch 6000 PSI, schwere Reihe
| A | B / mm | DN | L1 / mm | L2 / mm | L3 / mm | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| 1/2-31,8 | 12,8 | 12 | 79 | 43,7 | 44 | 9,5 | 1.4571 | 4762DN12 | |
| 3/4-41,3 | 16 | 16 | 91 | 52,7 | 55 | 12,6 | 1.4571 | 4762DN16 | |
| 1/2-31,8 | 16 | 16 | 93 | 54,7 | 52 | 12,6 | 1.4571 | 4762DN16G04 | |
| 3/4-41,3 | 19,1 | 20 | 104 | 58,2 | 56,0 | 14,8 | 1.4571 | 4762DN20 | |
| 1-47,6 | 19,1 | 20 | 112 | 66,2 | 67 | 14,8 | 1.4571 | 4762DN20G08 | |
| 1-47,6 | 25,9 | 25 | 151 | 96 | 69 | 20,0 | 1.4571 | 4762DN25 | |
| 1 1/4-54,0 | 32,5 | 32 | 155 | 95,2 | 86 | 26,0 | 1.4571 | 4762DN32 | |
| 1 1/2-63,5 | 38,9 | 40 | 173 | 105,5 | 107,0 | 31,0 | 1.4571 | 4762DN40 | |
| 2-79,4 | 51,6 | 50 | 205 | 130 | 140,0 | 40,0 | 1.4571 | 4762DN50 |
