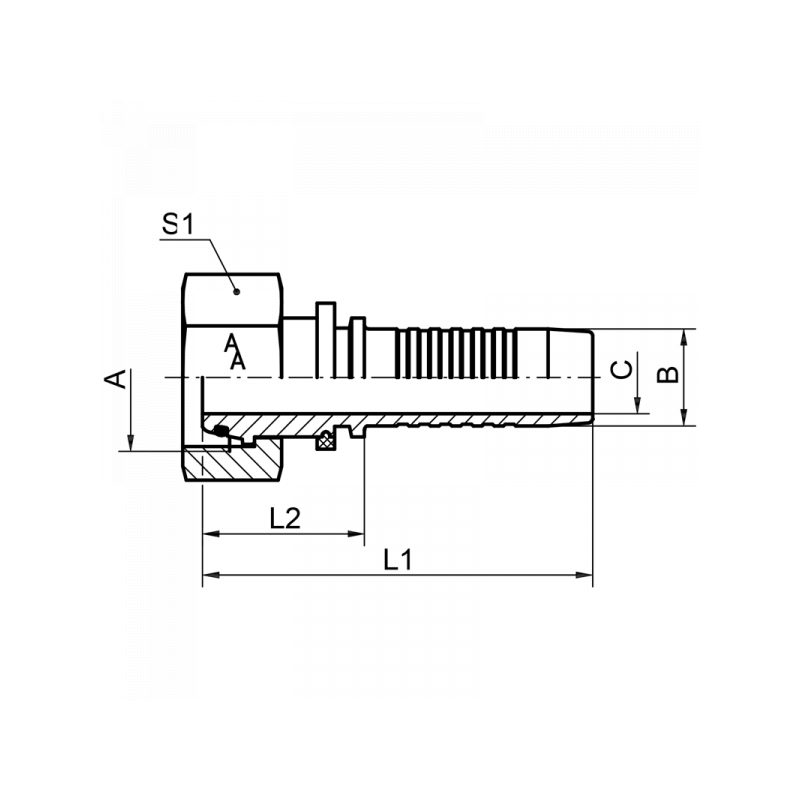

DKOL:
| A | B / mm | L1 / mm | L2 / mm | S1 | Material | DN | C / mm | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| M14x1,5 | 6,7 | 57,0 | 27,0 | 17 | 1.4571 | 6 | 3,9 | 4100DN06 | |
| M12x1,5 | 6,7 | 51,0 | 21,0 | 14 | 1.4571 | 6 | 3,9 | 4100DN06M12 | |
| M16x1,5 | 6,7 | 58,5 | 28,5 | 19 | 1.4571 | 6 | 3,9 | 4100DN06M16 | |
| M18x1,5 | 6,7 | 59,0 | 29,0 | 22 | 1.4571 | 6 | 3,9 | 4100DN06M18 | |
| M16x1,5 | 8,0 | 58,5 | 28,5 | 19 | 1.4571 | 8 | 5,4 | 4100DN08 | |
| M14x1,5 | 8,0 | 52,0 | 22,0 | 17 | 1.4571 | 8 | 5,4 | 4100DN08M14 | |
| M18x1,5 | 8,0 | 60,0 | 30,0 | 22 | 1.4571 | 8 | 5,4 | 4100DN08M18 | |
| M18x1,5 | 9,6 | 62,5 | 29,2 | 22 | 1.4571 | 10 | 6,5 | 4100DN10 | |
| M16x1,5 | 9,6 | 55,8 | 22,5 | 19 | 1.4571 | 10 | 6,5 | 4100DN10M16 | |
| M22x1,5 | 9,6 | 63,8 | 30,5 | 27 | 1.4571 | 10 | 6,5 | 4100DN10M22 | |
| M22x1,5 | 12,8 | 64,0 | 28,7 | 27 | 1.4571 | 12 | 9,5 | 4100DN12 | |
| M26x1,5 | 12,8 | 70,0 | 34,7 | 32 | 1.4571 | 12 | 9,5 | 4100DN12M26 | |
| M30x2 | 12,8 | 67,7 | 32,4 | 36 | 1.4571 | 12 | 9,5 | 4100DN12M30 | |
| M26x1,5 | 16,0 | 70,0 | 31,7 | 32 | 1.4571 | 16 | 12,6 | 4100DN16 | |
| M22x1,5 | 16,0 | 63,0 | 24,7 | 27 | 1.4571 | 16 | 12,6 | 4100DN16M22 | |
| M30x2 | 16,0 | 73,0 | 34,7 | 36 | 1.4571 | 16 | 12,6 | 4100DN16M30 | |
| M30x2 | 19,1 | 78,7 | 32,9 | 36 | 1.4571 | 20 | 14,8 | 4100DN20 | |
| M26x1,5 | 19,1 | 71,5 | 25,7 | 32 | 1.4571 | 20 | 14,8 | 4100DN20M26 | |
| M36x2 | 19,1 | 79,9 | 34,1 | 41 | 1.4571 | 20 | 14,8 | 4100DN20M36 | |
| M36x2 | 25,9 | 91,7 | 36,7 | 41 | 1.4571 | 25 | 20,0 | 4100DN25 | |
| M45x2 | 32,5 | 100,7 | 41,2 | 50 | 1.4571 | 32 | 26,0 | 4100DN32 | |
| M52x2 | 38,9 | 103,0 | 35,5 | 60 | 1.4571 | 40 | 31,0 | 4100DN40 |
