DKL:

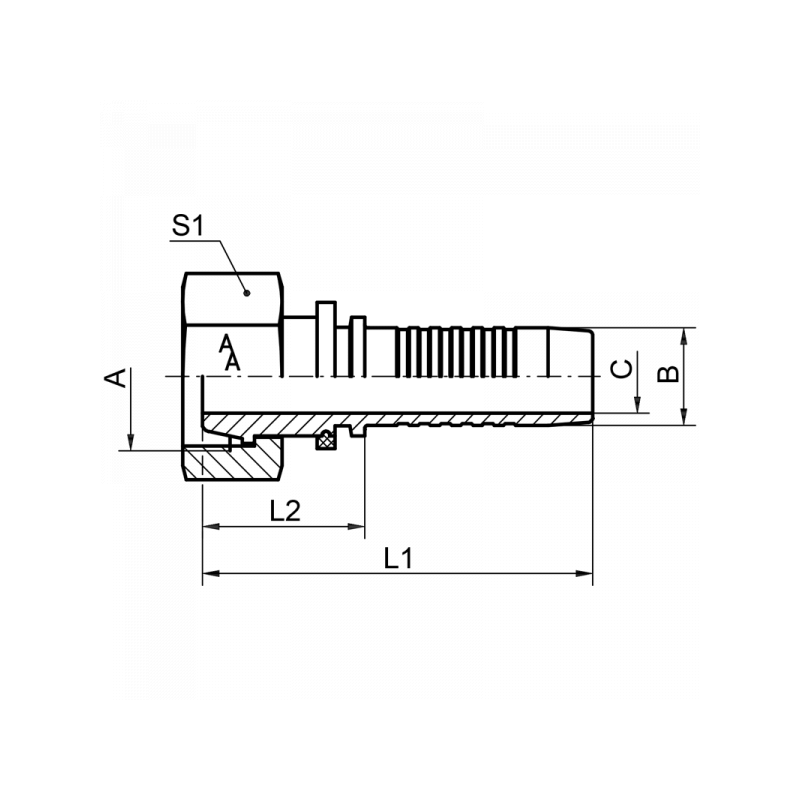

A B / mm DN L1 / mm L2 / mm S1 C / mm Material Art.Nr. PDF
M14x1,5 6,7 6 55 25 17 3,9 1.4571 4150DN06
M12x1,5 6,7 6 49,5 19,5 14 3,9 1.4571 4150DN06M12
M16x1,5 6,7 6 56 26 19 3,9 1.4571 4150DN06M16
M16x1,5 8 8 56 26 19 5,4 1.4571 4150DN08
M14x1,5 8 8 49,8 19,8 17 5,4 1.4571 4150DN08M14
M18x1,5 9,6 10 60 26,7 22 6,5 1.4571 4150DN10
M16x1,5 9,6 10 53,3 22 19 6,5 1.4571 4150DN10M16
M22x1,5 12,8 12 62 26,7 27 9,5 1.4571 4150DN12
M18x1,5 12,8 12 58 22,7 22 9,5 1.4571 4150DN12M18
M26x1,5 16 16 67,5 29,2 32 12,6 1.4571 4150DN16
M30x2 19,1 20 78,7 32,9 36 14,8 1.4571 4150DN20
M36x2 25,9 25 89,7 34,7 41 20,0 1.4571 4150DN25
M45x2 32,5 32 100,7 40,9 50 26,0 1.4571 4150DN32
M52x2 38,9 40 98,5 31 60 31,0 1.4571 4150DN40
