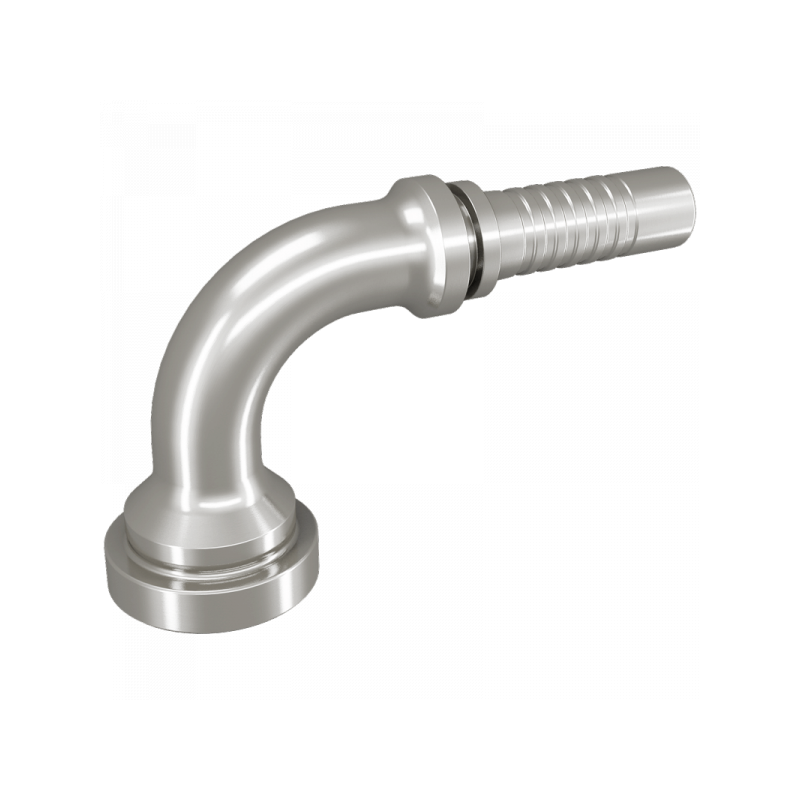

SFL-90°: Pressnippel SFL 90°, mit Flansch 3000 PSI, leichte Reihe
| A | B / mm | DN | L1 / mm | L2 / mm | L3 / mm | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| 1/2-30,2 | 12,8 | 12 | 76 | 41,7 | 45 | 9,5 | 1.4571 | 4752DN12 | |
| 3/4-38,1 | 16 | 16 | 90 | 62 | 55 | 12,6 | 1.4571 | 4752DN16 | |
| 1-44,5 | 16 | 16 | 90 | 48,7 | 60 | 12,6 | 1.4571 | 4752DN16G08 | |
| 3/4-38,1 | 19,1 | 20 | 100 | 53,2 | 58 | 14,8 | 1.4571 | 4752DN20 | |
| 1-44,5 | 19,1 | 20 | 127 | 81 | 70,0 | 14,8 | 1.4571 | 4752DN20G08 | |
| 1-44,5 | 25,9 | 25 | 125 | 75 | 72 | 20,0 | 1.4571 | 4752DN25 | |
| 1 1/4-50,8 | 32,5 | 32 | 153 | 90,2 | 85 | 26,0 | 1.4571 | 4752DN32 | |
| 1 1/2-60,3 | 38,9 | 40 | 182 | 111,5 | 110 | 31,0 | 1.4571 | 4752DN40 | |
| 2-71,4 | 51,6 | 50 | 205 | 125 | 140 | 40,0 | 1.4571 | 4752DN50 |
