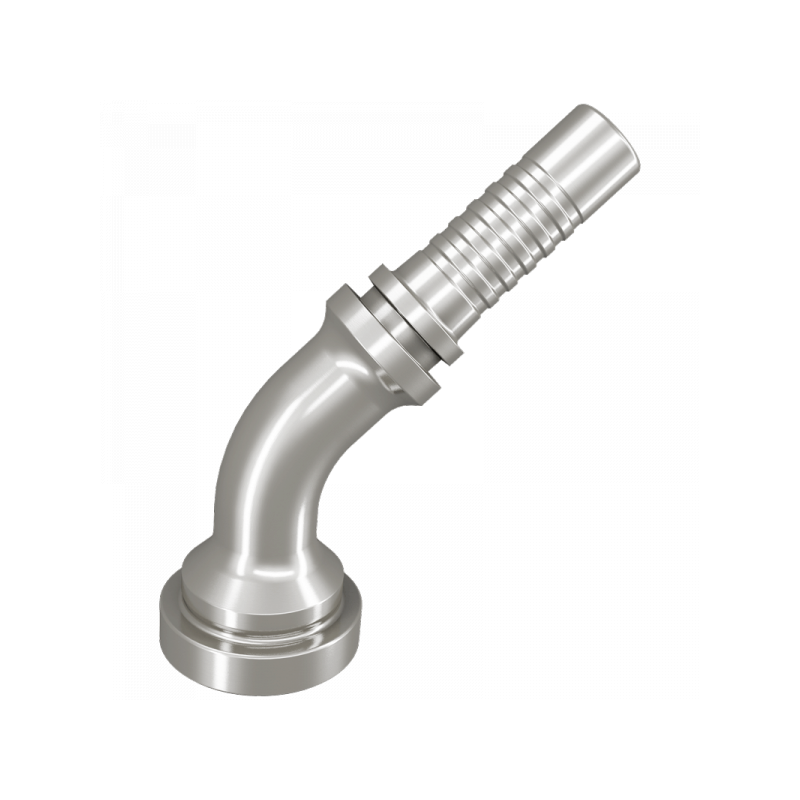

SFL-45°: Pressnippel SFL 45°, mit Flansch 3000 PSI, leichte Reihe
| A | B / mm | DN | L1 / mm | L2 / mm | L3 / mm | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| 1/2-30,2 | 12,8 | 12 | 85 | 51,5 | 24 | 9,5 | 1.4571 | 4751DN12 | |
| 3/4-38,1 | 16 | 16 | 105 | 63,7 | 36 | 12,6 | 1.4571 | 4751DN16 | |
| 3/4-38,1 | 19,1 | 20 | 120 | 74,2 | 32 | 14,8 | 1.4571 | 4751DN20 | |
| 1-44,5 | 25,9 | 25 | 140 | 81 | 35 | 20,0 | 1.4571 | 4751DN25 | |
| 1 1/4-50,8 | 32,5 | 32 | 160 | 100,2 | 39,0 | 26,0 | 1.4571 | 4751DN32 | |
| 1 1/2-60,3 | 38,9 | 40 | 200 | 129,5 | 50 | 31,0 | 1.4571 | 4751DN40 | |
| 2-71,4 | 51,6 | 50 | 223,5 | 148,5 | 67,0 | 40,0 | 1.4571 | 4751DN50 |
