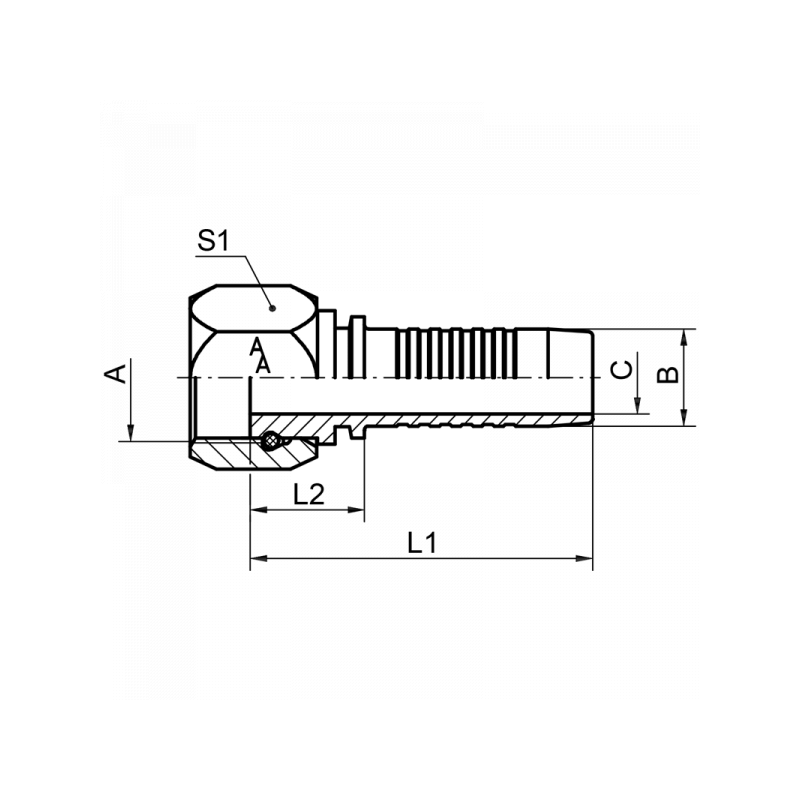

DKR-F: Pressnippel DKR-F, flachdichtend, Dichtkopf BSPP Gewinde
| A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| G1/4 | 6,7 | 6 | 47,3 | 17,3 | 19 | 3,9 | 1.4571 | 4270DN06 | |
| G1/4 | 8 | 8 | 46 | 16 | 19 | 5,4 | 1.4571 | 4270DN08G02 | |
| G1/2 | 9,6 | 10 | 58,8 | 25,5 | 27 | 6,5 | 1.4571 | 4270DN10G04 | |
| G1/2 | 12,8 | 12 | 56 | 20,7 | 27 | 9,5 | 1.4571 | 4270DN12 | |
| G3/4 | 12,8 | 12 | 60,9 | 25,6 | 32 | 9,5 | 1.4571 | 4270DN12G06 | |
| G3/4 | 16 | 16 | 57,7 | 19,4 | 32 | 12,6 | 1.4571 | 4270DN16 | |
| G3/4 | 19,1 | 20 | 69,1 | 23,3 | 32 | 14,8 | 1.4571 | 4270DN20 | |
| G1 | 25,9 | 25 | 81,5 | 26,5 | 41 | 20,0 | 1.4571 | 4270DN25 | |
| G1 1/4 | 32,5 | 32 | 87,7 | 27,9 | 50 | 26,0 | 1.4571 | 4270DN32 | |
| G1 1/2 | 38,9 | 40 | 96,2 | 28,7 | 55 | 31,0 | 1.4571 | 4270DN40 | |
| G2 | 51,6 | 50 | 112,5 | 27,3 | 70 | 40,0 | 1.4571 | 4270DN50 |
