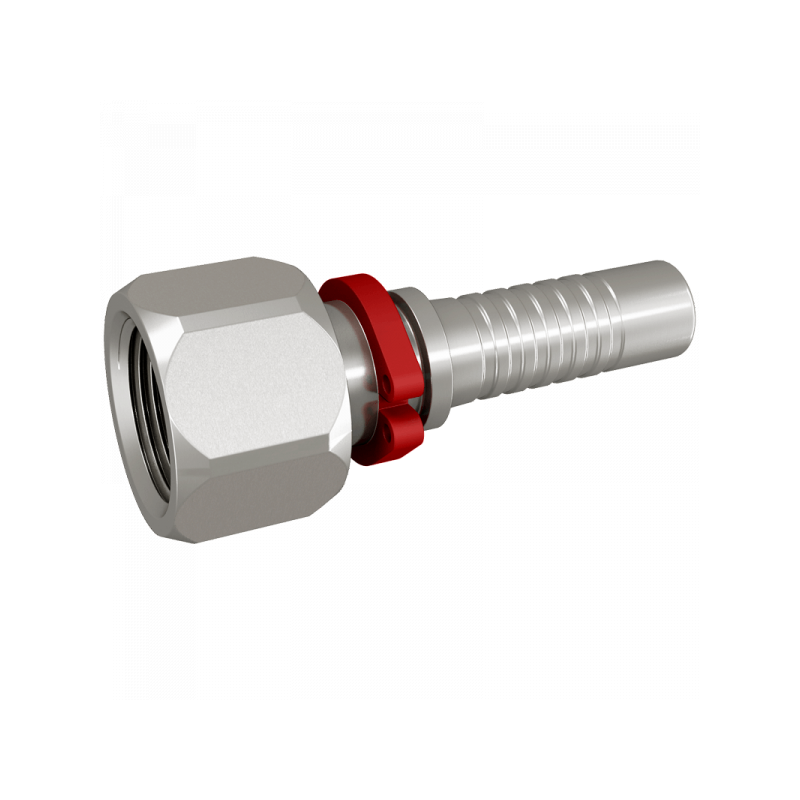

DKR:

A B / mm DN L1 / mm L2 / mm S1 C / mm Material Art.Nr. PDF
G1/4 6,7 6 52,7 22,7 19 3,9 1.4571 4280DN06
G1/8 6,7 6 48,2 18,2 17 3,9 1.4571 4280DN06G01
G3/8 6,7 6 55,8 25,8 19 3,9 1.4571 4280DN06G03
G3/8 8 8 56,8 26,8 19 5,4 1.4571 4280DN08
G1/4 8 8 49,7 19,7 19 5,4 1.4571 4280DN08G02
G3/8 9,6 10 57,1 23,8 19 6,5 1.4571 4280DN10
G1/4 9,6 10 53 19,7 19 6,5 1.4571 4280DN10G02
G1/2 9,6 10 63,4 30,1 27 6,5 1.4571 4280DN10G04
G1/2 12,8 12 62,6 27,3 27 9,5 1.4571 4280DN12
G3/8 12,8 12 56,9 21,6 19 9,5 1.4571 4280DN12G03
G3/4 12,8 12 65,6 30,3 32 9,5 1.4571 4280DN12G06
G3/4 16 16 62,4 24,1 32 12,6 1.4571 4280DN16
G1/2 16 16 60,6 22,3 27 12,6 1.4571 4280DN16G04
G3/4 19,1 20 73,8 28 36 14,8 1.4571 4280DN20
G1 19,1 20 74,8 29 41 14,8 1.4571 4280DN20G08
G1 25,9 25 86,5 31,5 41 20,0 1.4571 4280DN25
G1 1/4 25,9 25 86,7 31,7 50 20,0 1.4571 4280DN25G10
G1 1/4 32,5 32 94,5 34,7 50 26,0 1.4571 4280DN32
G1 1/2 32,5 32 99 39,2 55 26,0 1.4571 4280DN32G12
G1 1/2 38,9 40 103 35,5 55 31,0 1.4571 4280DN40
G2 51,6 50 112,5 37,5 70 40,0 1.4571 4280DN50
