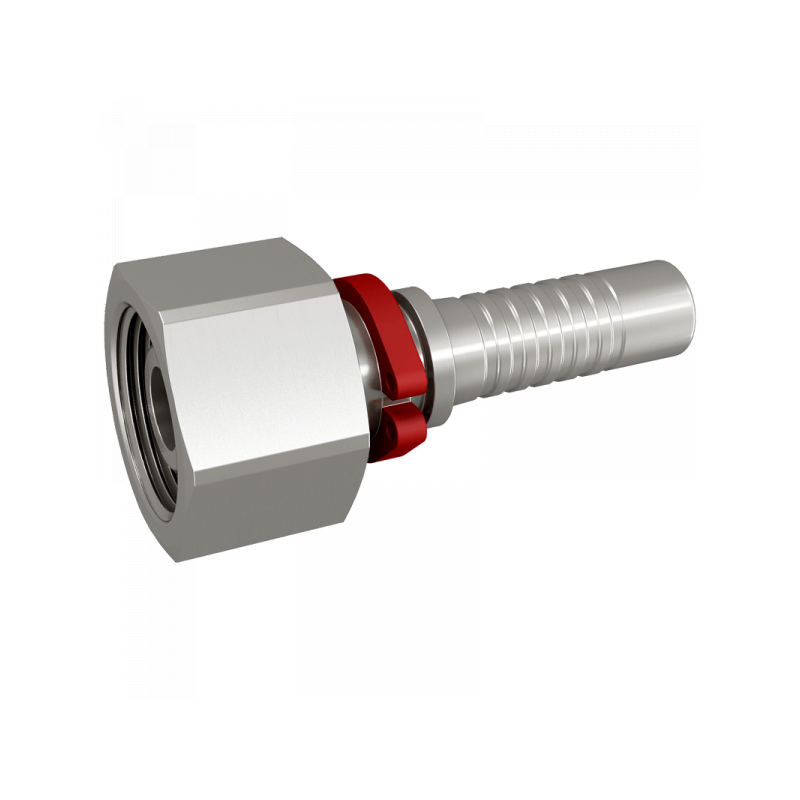

DKOS: Pressnippel DKOS, Dichtkegel mit 24° Konus und O-Ring, schwere Reihe, Dichtkopf metrisch
A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
---|---|---|---|---|---|---|---|---|---|
M18x1,5 | 6,7 | 6 | 58,5 | 28,5 | 22 | 3,9 | 1.4571 | 4200DN06 | |
M14x1,5 | 6,7 | 6 | 56 | 26 | 17 | 3,9 | 1.4571 | 4200DN06M14 | |
M16x1,5 | 6,7 | 6 | 57 | 27 | 19 | 3,9 | 1.4571 | 4200DN06M16 | |
M20x1,5 | 6,7 | 6 | 57 | 26,8 | 24 | 3,9 | 1.4571 | 4200DN06M20 | |
M20x1,5 | 8 | 8 | 60 | 30 | 24 | 5,4 | 1.4571 | 4200DN08 | |
M16x1,5 | 8 | 8 | 52,9 | 22,9 | 19 | 5,4 | 1.4571 | 4200DN08M16 | |
M18x1,5 | 8 | 8 | 58,5 | 28,5 | 22 | 5,4 | 1.4571 | 4200DN08M18 | |
M22x1,5 | 9,6 | 10 | 63,8 | 30,5 | 27 | 6,5 | 1.4571 | 4200DN10 | |
M18x1,5 | 9,6 | 10 | 58,5 | 25,2 | 22 | 6,5 | 1.4571 | 4200DN10M18 | |
M20x1,5 | 9,6 | 10 | 62,5 | 29,2 | 24 | 6,5 | 1.4571 | 4200DN10M20 | |
M24x1,5 | 9,6 | 10 | 65,3 | 32 | 30 | 6,5 | 1.4571 | 4200DN10M24 | |
M24x1,5 | 12,8 | 12 | 67,5 | 32,2 | 30 | 9,5 | 1.4571 | 4200DN12 | |
M20x1,5 | 12,8 | 12 | 60,5 | 25,2 | 24 | 9,5 | 1.4571 | 4200DN12M20 | |
M30x2 | 12,8 | 12 | 71 | 35,7 | 36 | 9,5 | 1.4571 | 4200DN12M30 | |
M30x2 | 16 | 16 | 74 | 35,7 | 36 | 12,6 | 1.4571 | 4200DN16 | |
M24x1,5 | 16 | 16 | 64,8 | 26,5 | 30 | 12,6 | 1.4571 | 4200DN16M24 | |
M36x2 | 19,1 | 20 | 83 | 37,2 | 46 | 14,8 | 1.4571 | 4200DN20 | |
M30x2 | 19,1 | 20 | 77,8 | 32 | 36 | 14,8 | 1.4571 | 4200DN20M30 | |
M42x2 | 25,9 | 25 | 97 | 42 | 50 | 20,0 | 1.4571 | 4200DN25 | |
M36x2 | 25,9 | 25 | 89 | 34 | 46 | 20,0 | 1.4571 | 4200DN25M36 | |
M52x2 | 32,5 | 32 | 107 | 47,2 | 60 | 26,0 | 1.4571 | 4200DN32 | |
M52x2 | 38,9 | 40 | 126,5 | 60 | 60 | 31,0 | 1.4571 | 4200DN40M52 |
