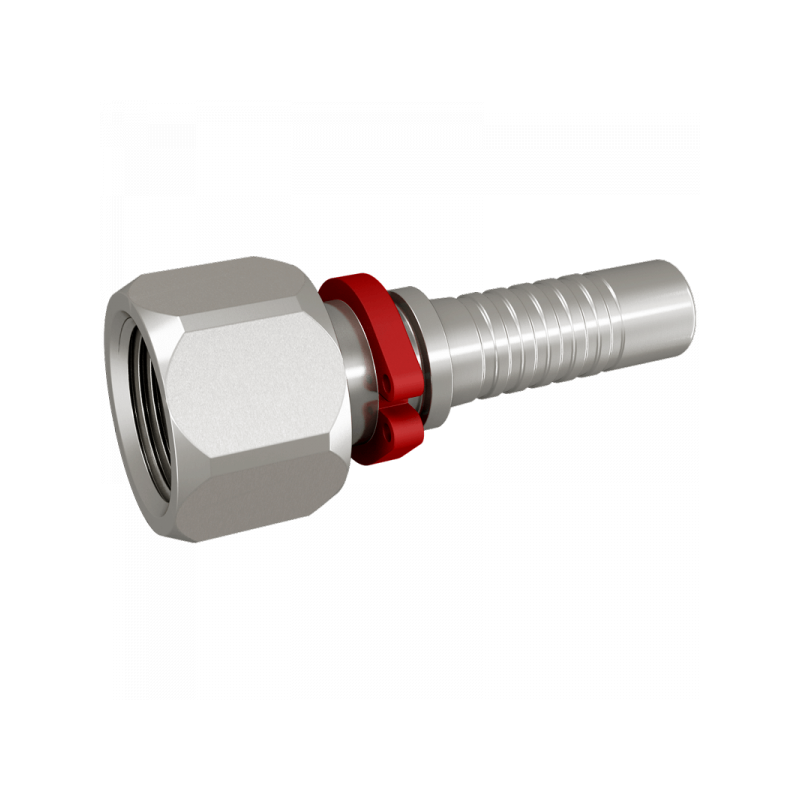

DKOR: Pressnippel DKOR, Dichtkegel mit 60° Konus und O-Ring, Dichtkopf BSPP Gewinde
| A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| G1/4 | 6,7 | 6 | 52,7 | 22,7 | 19 | 3,9 | 1.4571 | 4260DN06 | |
| G3/8 | 8 | 8 | 58,8 | 26,8 | 19 | 5,4 | 1.4571 | 4260DN08 | |
| G3/8 | 9,6 | 10 | 57,1 | 23,8 | 19 | 6,5 | 1.4571 | 4260DN10 | |
| G1/2 | 12,8 | 12 | 62,6 | 27,3 | 27 | 9,5 | 1.4571 | 4260DN12 | |
| G3/4 | 16 | 16 | 62,4 | 24,1 | 32 | 12,6 | 1.4571 | 4260DN16 | |
| G3/4 | 19,1 | 20 | 73,8 | 28 | 36 | 14,8 | 1.4571 | 4260DN20 | |
| G1 | 25,9 | 25 | 86,5 | 31,5 | 41 | 20,0 | 1.4571 | 4260DN25 | |
| G1 1/4 | 32,5 | 32 | 94,7 | 34,9 | 50 | 26,0 | 1.4571 | 4260DN32 | |
| G1 1/2 | 38,9 | 40 | 103 | 35,5 | 55 | 31,0 | 1.4571 | 4260DN40 | |
| G2 | 51,6 | 50 | 112,5 | 37,5 | 70 | 40,0 | 1.4571 | 4260DN50 |
