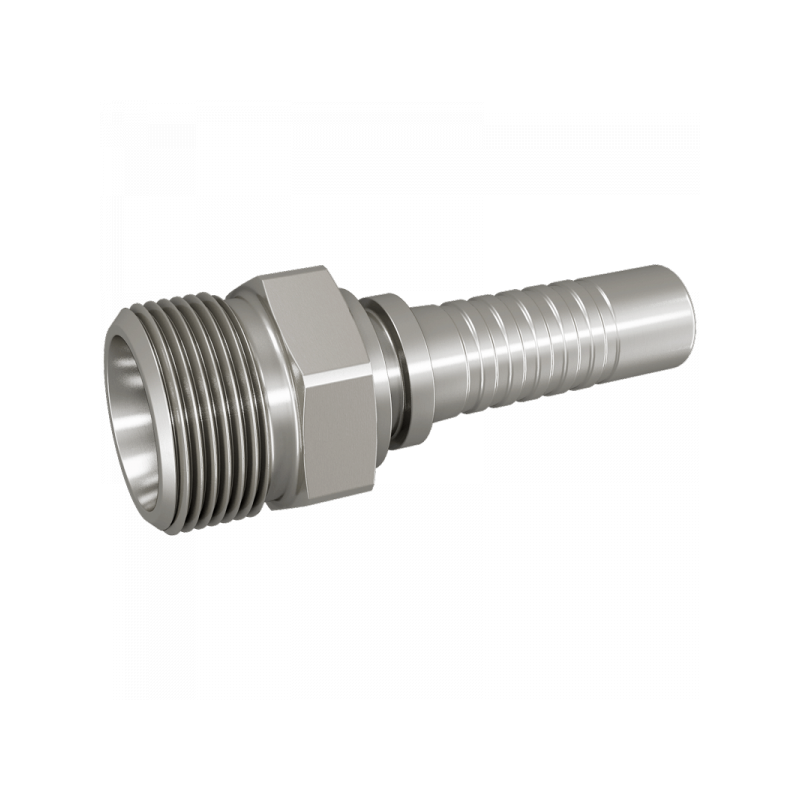

CES: Pressnippel CES, mit 24° Konus, Schneidringanschluss, schwere Reihe
| A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| M18x1,5 | 6,7 | 6 | 56,5 | 26,5 | 19 | 3,9 | 1.4571 | 4400DN06 | |
| M16x1,5 | 6,7 | 6 | 55,5 | 25,5 | 17 | 3,9 | 1.4571 | 4400DN06M16 | |
| M20x1,5 | 8 | 8 | 57,6 | 27,6 | 22 | 5,4 | 1.4571 | 4400DN08 | |
| M18x1,5 | 8 | 8 | 56,6 | 26,6 | 19 | 5,4 | 1.4571 | 4400DN08M18 | |
| M22x1,5 | 9,6 | 10 | 62,9 | 29,6 | 22 | 6,5 | 1.4571 | 4400DN10 | |
| M20x1,5 | 9,6 | 10 | 61 | 27,7 | 22 | 6,5 | 1.4571 | 4400DN10M20 | |
| M24x1,5 | 9,6 | 10 | 62,9 | 29,6 | 24 | 6,5 | 1.4571 | 4400DN10M24 | |
| M24x1,5 | 12,8 | 12 | 65,6 | 30,3 | 24 | 9,5 | 1.4571 | 4400DN12 | |
| M30x2 | 16 | 16 | 72,6 | 34,3 | 30 | 12,6 | 1.4571 | 4400DN16 | |
| M36x2 | 19,1 | 20 | 83,6 | 37,8 | 36 | 14,8 | 1.4571 | 4400DN20 | |
| M30x2 | 19,1 | 20 | 80,6 | 34,8 | 30 | 14,8 | 1.4571 | 4400DN20M30 | |
| M42x2 | 25,9 | 25 | 97,5 | 42,5 | 46 | 20,0 | 1.4571 | 4400DN25 | |
| M36x2 | 25,9 | 25 | 93,5 | 38,5 | 36 | 20,0 | 1.4571 | 4400DN25M36 | |
| M52x2 | 32,5 | 32 | 107,5 | 47,7 | 55 | 26,0 | 1.4571 | 4400DN32 |
