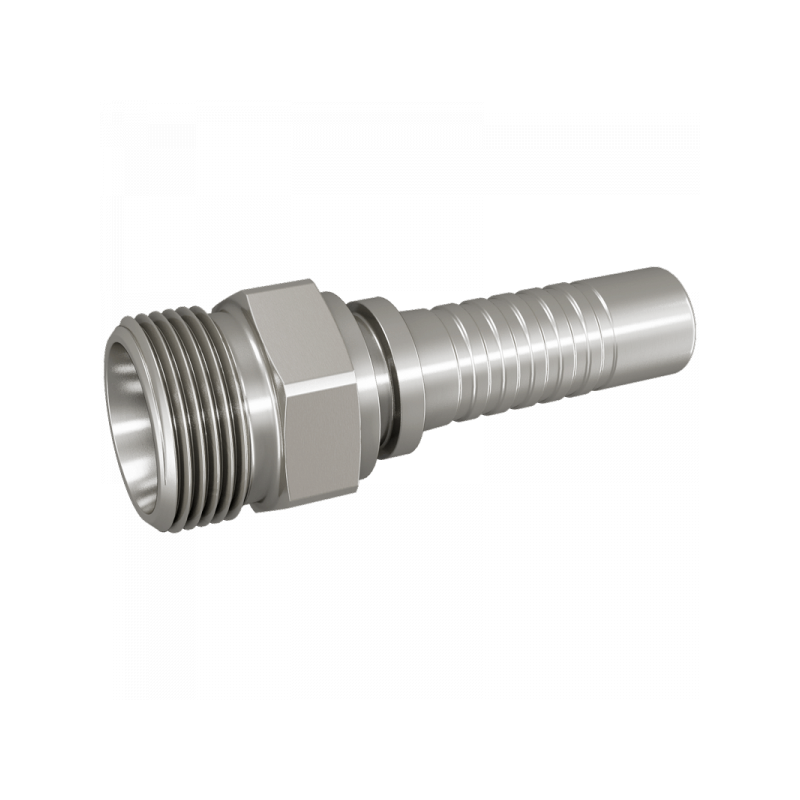

CEL: Pressnippel CEL, mit 24° Konus, Schneidringanschluss, leichte Reihe

Pressnippel CEL, mit 24° Konus, Schneidringanschluss, leichte Reihe
Pressnippel CEL, mit 24° Konus, Schneidringanschluss, leichte Reihe

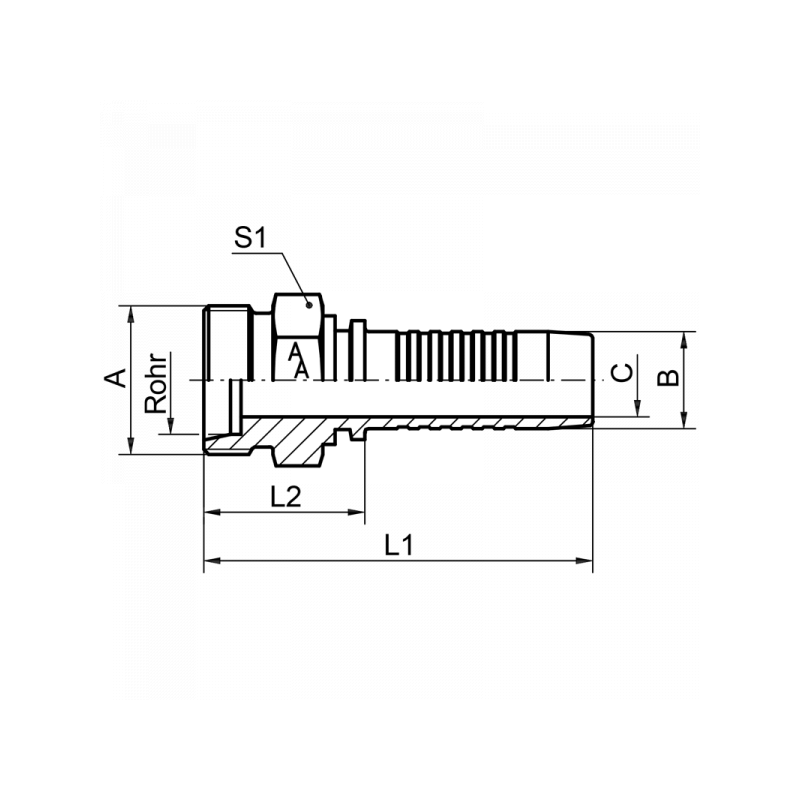

A B / mm DN L1 / mm L2 / mm S1 C / mm Material Art.Nr. PDF
M14x1,5 6,7 6 53,5 23,5 14 3,9 1.4571 4300DN06
M12x1,5 6,7 6 53,5 23,5 14 3,9 1.4571 4300DN06M12
M16x1,5 6,7 6 55,5 25,5 17 3,9 1.4571 4300DN06M16
M16x1,5 8 8 54,6 24,6 17 5,4 1.4571 4300DN08
M18x1,5 8 8 55,7 25,7 19 5,4 1.4571 4300DN08M18
M18x1,5 9,6 10 59 25,7 19 6,5 1.4571 4300DN10
M16x1,5 9,6 10 57,9 24,6 17 6,5 1.4571 4300DN10M16
M22x1,5 9,6 10 61 27,7 22 6,5 1.4571 4300DN10M22
M22x1,5 12,8 12 63,6 28,3 22 9,5 1.4571 4300DN12
M18x1,5 12,8 12 62 26,7 19 9,5 1.4571 4300DN12M18
M26x1,5 16 16 67,6 29,3 27 12,6 1.4571 4300DN16
M30x2 19,1 20 78,6 32,8 30 14,8 1.4571 4300DN20
M36x2 25,9 25 89,5 34,5 36 20,0 1.4571 4300DN25
M45x2 32,5 32 99,5 39,7 46 26,0 1.4571 4300DN32
M52x2 38,9 40 110 42,5 55 31,0 1.4571 4300DN40
