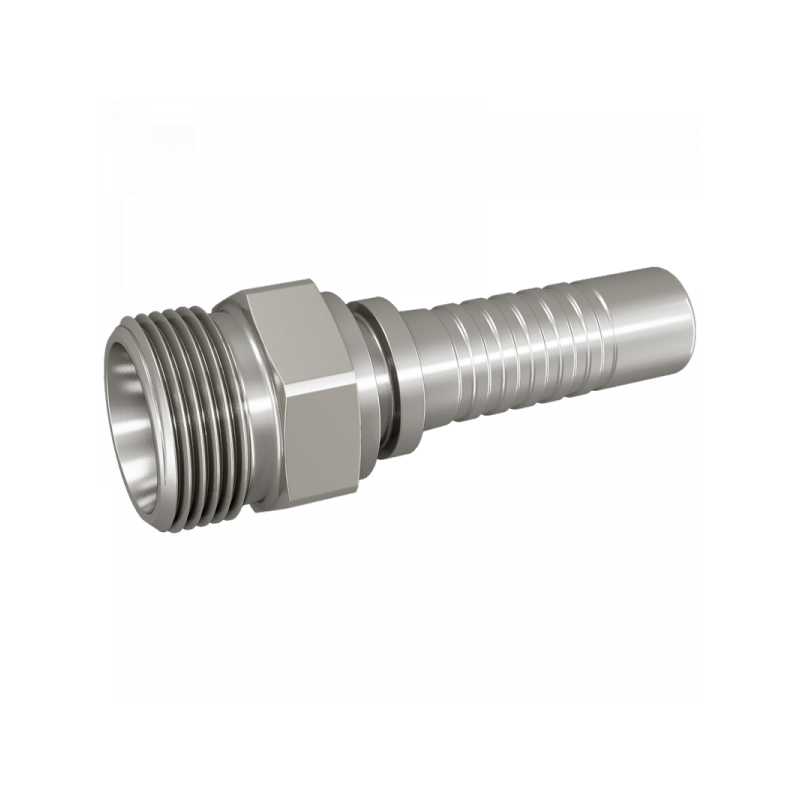

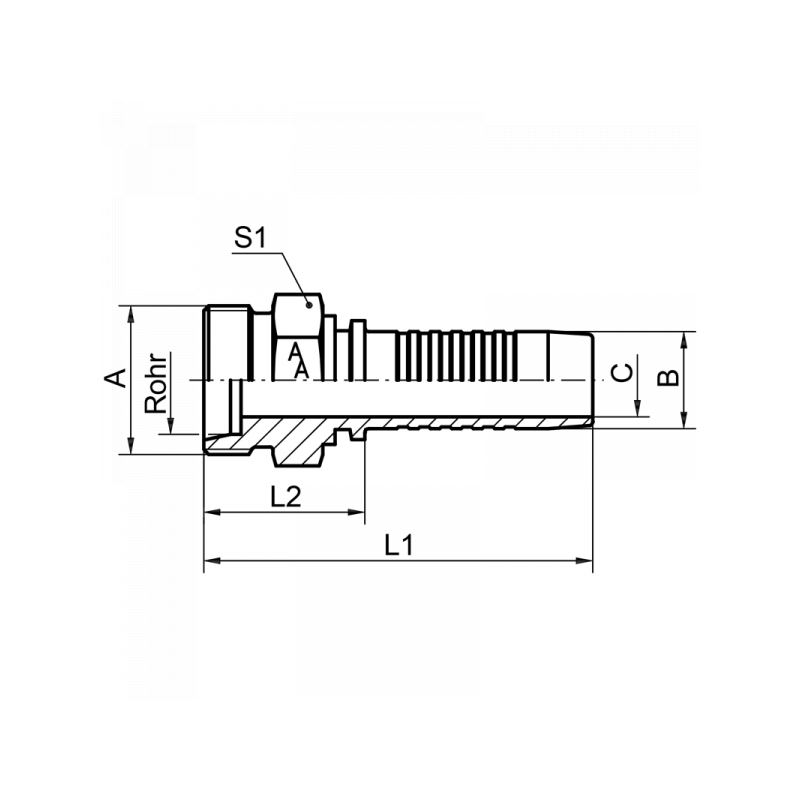

CEL: Pressnippel CEL, mit 24° Konus, Schneidringanschluss, leichte Reihe
| A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| M14x1,5 | 6,7 | 6 | 53,5 | 23,5 | 14 | 3,9 | 1.4571 | 4300DN06 | |
| M12x1,5 | 6,7 | 6 | 53,5 | 23,5 | 14 | 3,9 | 1.4571 | 4300DN06M12 | |
| M16x1,5 | 6,7 | 6 | 55,5 | 25,5 | 17 | 3,9 | 1.4571 | 4300DN06M16 | |
| M16x1,5 | 8 | 8 | 54,6 | 24,6 | 17 | 5,4 | 1.4571 | 4300DN08 | |
| M18x1,5 | 8 | 8 | 55,7 | 25,7 | 19 | 5,4 | 1.4571 | 4300DN08M18 | |
| M18x1,5 | 9,6 | 10 | 59 | 25,7 | 19 | 6,5 | 1.4571 | 4300DN10 | |
| M16x1,5 | 9,6 | 10 | 57,9 | 24,6 | 17 | 6,5 | 1.4571 | 4300DN10M16 | |
| M22x1,5 | 9,6 | 10 | 61 | 27,7 | 22 | 6,5 | 1.4571 | 4300DN10M22 | |
| M22x1,5 | 12,8 | 12 | 63,6 | 28,3 | 22 | 9,5 | 1.4571 | 4300DN12 | |
| M18x1,5 | 12,8 | 12 | 62 | 26,7 | 19 | 9,5 | 1.4571 | 4300DN12M18 | |
| M26x1,5 | 16 | 16 | 67,6 | 29,3 | 27 | 12,6 | 1.4571 | 4300DN16 | |
| M30x2 | 19,1 | 20 | 78,6 | 32,8 | 30 | 14,8 | 1.4571 | 4300DN20 | |
| M36x2 | 25,9 | 25 | 89,5 | 34,5 | 36 | 20,0 | 1.4571 | 4300DN25 | |
| M45x2 | 32,5 | 32 | 99,5 | 39,7 | 46 | 26,0 | 1.4571 | 4300DN32 | |
| M52x2 | 38,9 | 40 | 110 | 42,5 | 55 | 31,0 | 1.4571 | 4300DN40 |
