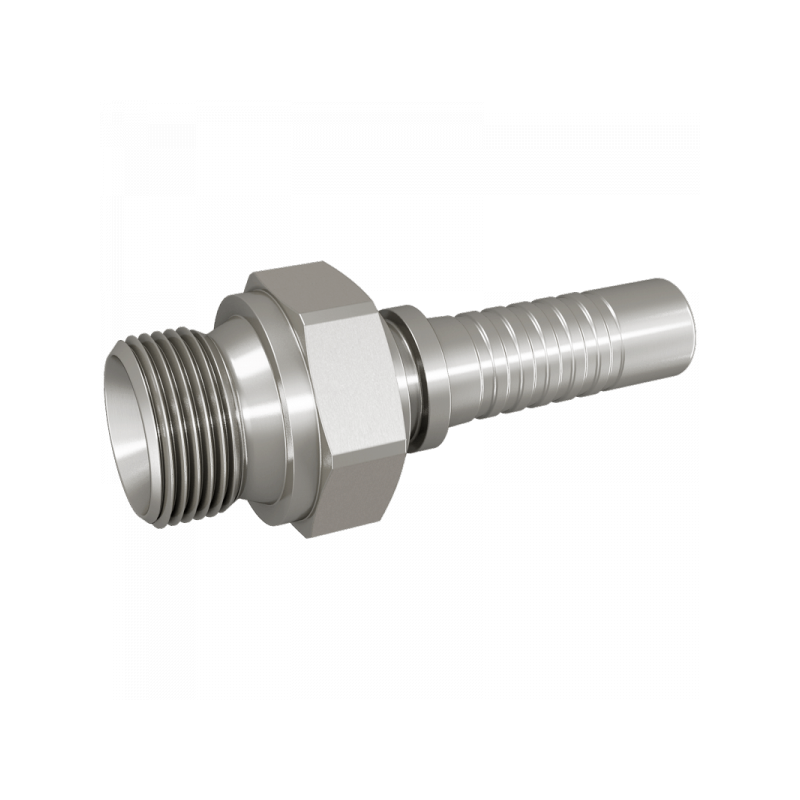

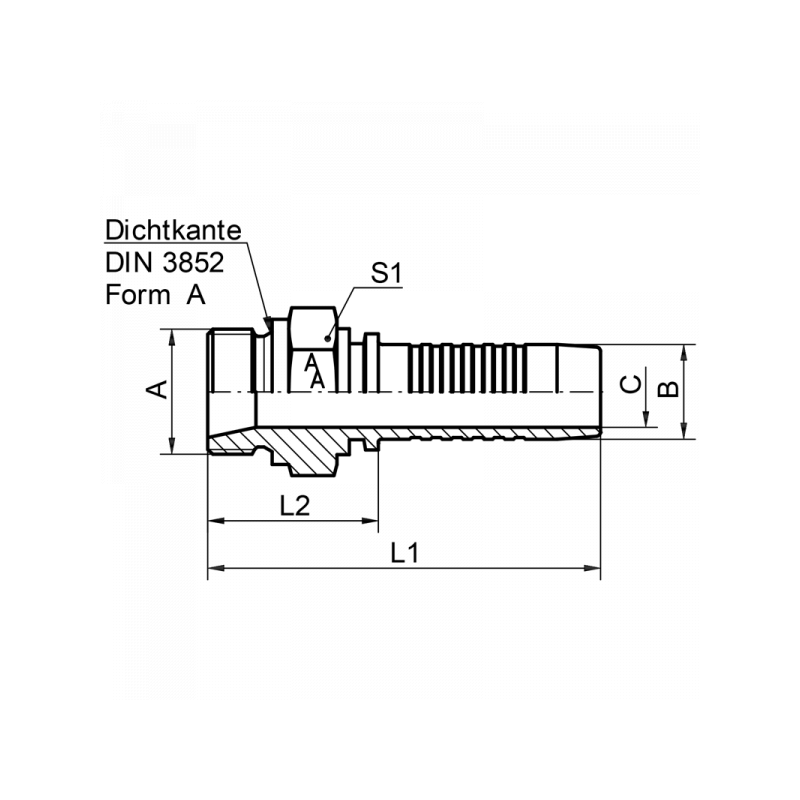

AGR-D: Pressnippel AGR-D, mit 60° Konus und Dichtkante Form A, Außengewinde BSPP
A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
---|---|---|---|---|---|---|---|---|---|
G1/4 | 6,7 | 6 | 58,8 | 28,8 | 19 | 3,9 | 1.4571 | 4720DN06 | |
G1/8 | 6,7 | 6 | 53,3 | 23,3 | 14 | 3,9 | 1.4571 | 4720DN06G01 | |
G3/8 | 6,7 | 6 | 60,3 | 30,3 | 22 | 3,9 | 1.4571 | 4720DN06G03 | |
G1/4 | 8 | 8 | 58,9 | 28,9 | 19 | 5,4 | 1.4571 | 4720DN08 | |
G3/8 | 8 | 8 | 60,4 | 30,4 | 22 | 5,4 | 1.4571 | 4720DN08G03 | |
G1/2 | 8 | 8 | 63,9 | 33,9 | 27 | 5,4 | 1.4571 | 4720DN08G04 | |
G3/8 | 9,6 | 10 | 63,7 | 30,4 | 22 | 6,5 | 1.4571 | 4720DN10 | |
G1/4 | 9,6 | 10 | 62,2 | 28,9 | 19 | 6,5 | 1.4571 | 4720DN10G02 | |
G1/2 | 9,6 | 10 | 67,2 | 33,9 | 27 | 6,5 | 1.4571 | 4720DN10G04 | |
G1/2 | 12,8 | 12 | 69,9 | 34,6 | 27 | 9,5 | 1.4571 | 4720DN12 | |
G3/8 | 12,8 | 12 | 66,6 | 31,3 | 22 | 9,5 | 1.4571 | 4720DN12G03 | |
G3/4 | 12,8 | 12 | 72,6 | 37,3 | 32 | 9,5 | 1.4571 | 4720DN12G06 | |
G3/4 | 16 | 16 | 75,9 | 37,6 | 32 | 12,6 | 1.4571 | 4720DN16 | |
G1/2 | 16 | 16 | 72,8 | 34,3 | 27 | 12,6 | 1.4571 | 4720DN16G04 | |
G3/4 | 19,1 | 20 | 83,9 | 38,1 | 32 | 14,8 | 1.4571 | 4720DN20 | |
G1 | 19,1 | 20 | 87,9 | 42,1 | 41 | 14,8 | 1.4571 | 4720DN20G08 | |
G1 | 25,9 | 25 | 98,3 | 43,3 | 41 | 20,0 | 1.4571 | 4720DN25 | |
G1 1/4 | 25,9 | 25 | 100,3 | 45,3 | 50 | 20,0 | 1.4571 | 4720DN25G10 | |
G1 1/4 | 32,5 | 32 | 106,3 | 46,5 | 50 | 26,0 | 1.4571 | 4720DN32 | |
G1 | 32,5 | 32 | 104 | 44,2 | 41 | 26,0 | 1.4571 | 4720DN32G08 | |
G1 1/2 | 38,9 | 40 | 120,3 | 52,8 | 55 | 31,0 | 1.4571 | 4720DN40 | |
G2 | 51,6 | 50 | 135,3 | 60,3 | 70 | 40,0 | 1.4571 | 4720DN50 |
