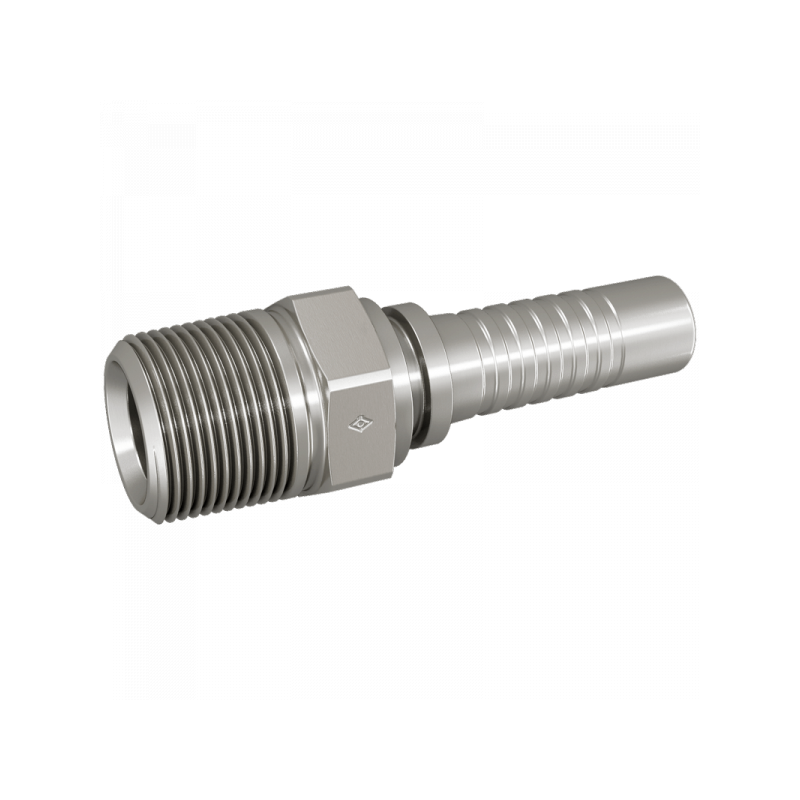

AGN: Pressnippel AGN, Außengewinde NPT
| A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| 1/4NPT | 6,7 | 6 | 58 | 28 | 14 | 3,9 | 1.4571 | 4740DN06 | |
| 1/8NPT | 6,7 | 6 | 53,2 | 23,3 | 12 | 3,9 | 1.4571 | 4740DN06N01 | |
| 3/8NPT | 9,6 | 10 | 62,1 | 28,8 | 19 | 6,5 | 1.4571 | 4740DN10 | |
| 1/2NPT | 9,6 | 10 | 67,9 | 34,6 | 22 | 6,5 | 1.4571 | 4740DN10N04 | |
| 1/2NPT | 12,8 | 12 | 70,6 | 35,3 | 22 | 9,5 | 1.4571 | 4740DN12 | |
| 3/4NPT | 16 | 16 | 75,6 | 37,3 | 27 | 12,6 | 1.4571 | 4740DN16 | |
| 1/2NPT | 16 | 16 | 74,7 | 36,4 | 22 | 12,6 | 1.4571 | 4740DN16N04 | |
| 3/4NPT | 19,1 | 20 | 83,6 | 37,8 | 27 | 14,8 | 1.4571 | 4740DN20 | |
| 1NPT | 19,1 | 20 | 88,6 | 42,8 | 36 | 14,8 | 1.4571 | 4740DN20N08 | |
| 1NPT | 25,9 | 25 | 99 | 44 | 36 | 20,0 | 1.4571 | 4740DN25 | |
| 1 1/4NPT | 32,5 | 32 | 107 | 47,2 | 46 | 26,0 | 1.4571 | 4740DN32 | |
| 1 1/2NPT | 38,9 | 40 | 118,5 | 51 | 50 | 31,0 | 1.4571 | 4740DN40 | |
| 2NPT | 51,6 | 50 | 132 | 57 | 65 | 40,0 | 1.4571 | 4740DN50 |
