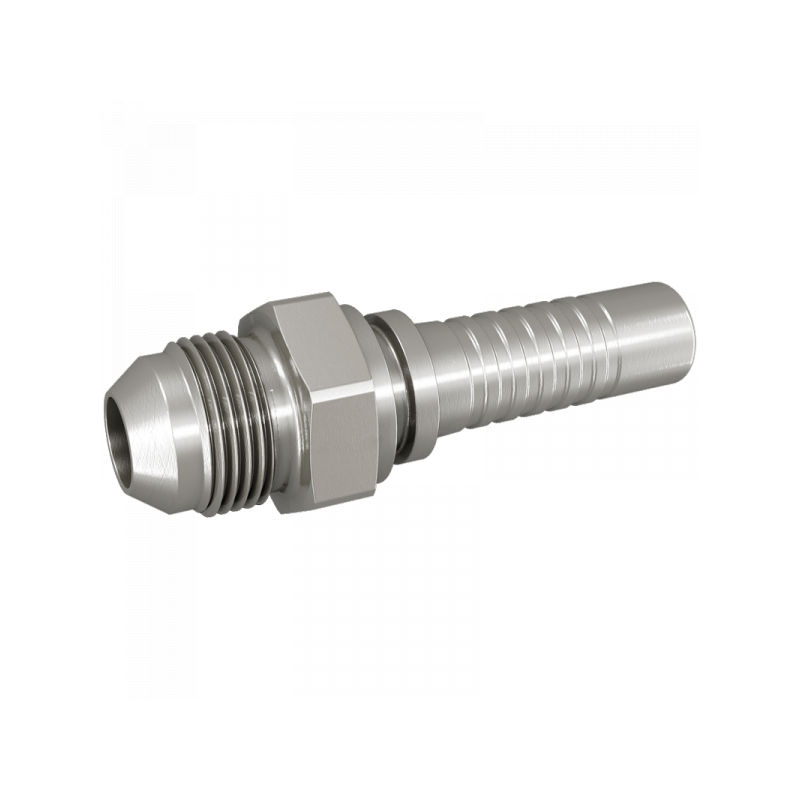

AGJ: Pressnippel AGJ, mit JIC 74° Konus, Außengewinde UNF
| A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| 7/16-20UNF | 6,7 | 6 | 58 | 28 | 14 | 3,9 | 1.4571 | 4745DN06U7/16 | |
| 9/16-18UNF | 6,7 | 6 | 58 | 28 | 17 | 3,9 | 1.4571 | 4745DN06U9/16 | |
| 1/2-20UNF | 8 | 8 | 58,1 | 28,1 | 14 | 5,4 | 1.4571 | 4745DN08U1/2 | |
| 9/16-18UNF | 8 | 8 | 58,1 | 28,1 | 17 | 5,4 | 1.4571 | 4745DN08U9/16 | |
| 3/4-16UNF | 9,6 | 10 | 65,1 | 31,8 | 22 | 6,5 | 1.4571 | 4745DN10U3/4 | |
| 9/16-18UNF | 9,6 | 10 | 61,4 | 28,1 | 17 | 6,5 | 1.4571 | 4745DN10U9/16 | |
| 3/4-16UNF | 12,8 | 12 | 67,8 | 32,5 | 22 | 9,5 | 1.4571 | 4745DN12U3/4 | |
| 7/8-14UNF | 12,8 | 12 | 71 | 35,7 | 24 | 9,5 | 1.4571 | 4745DN12U7/8 | |
| 7/8-14UNF | 16 | 16 | 74 | 35,7 | 24 | 12,6 | 1.4571 | 4745DN16U7/8 | |
| 1 1/16-12UN | 19,1 | 20 | 86,6 | 40,8 | 30 | 14,8 | 1.4571 | 4745DN20U11/16 | |
| 1 5/16-12UN | 25,9 | 25 | 99,5 | 44,5 | 36 | 20,0 | 1.4571 | 4745DN25U15/16 | |
| 1 5/8-12UN | 32,5 | 32 | 109 | 49,2 | 46 | 26,0 | 1.4571 | 4745DN32U15/8 | |
| 1 7/8-12UN | 38,9 | 40 | 123 | 55,5 | 50 | 31,0 | 1.4571 | 4745DN40U17/8 |
