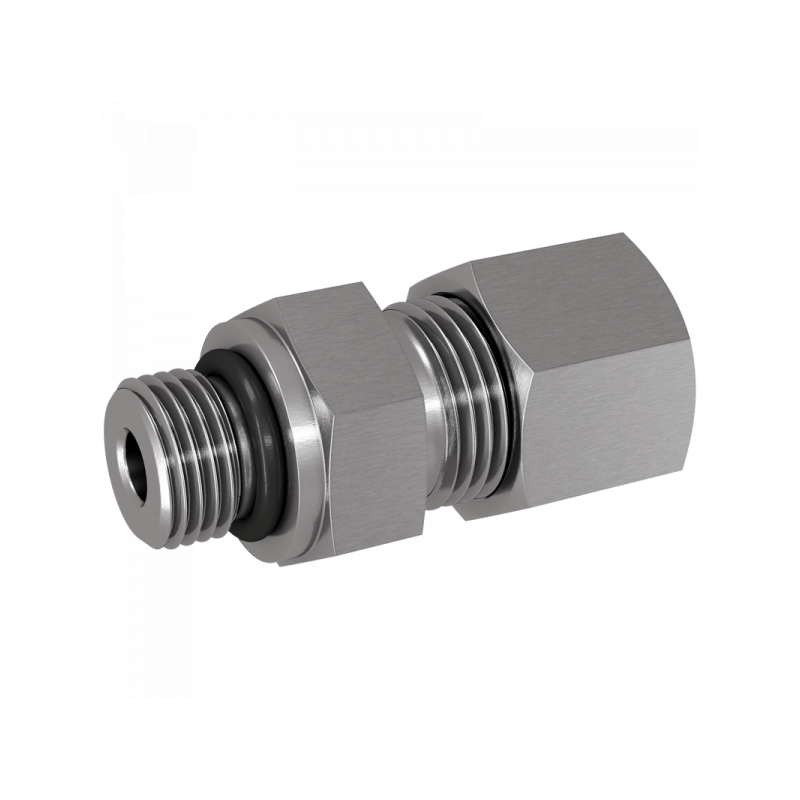

GE-SR-UNF: Gerade Einschraubverschraubung, Einschraubgewinde UNF mit Viton O-Ring, schwere Reihe

Gerade Einschraubverschraubung, Einschraubgewinde UNF mit Viton O-Ring, schwere Reihe
Gerade Einschraubverschraubung, Einschraubgewinde UNF mit Viton O-Ring, schwere Reihe

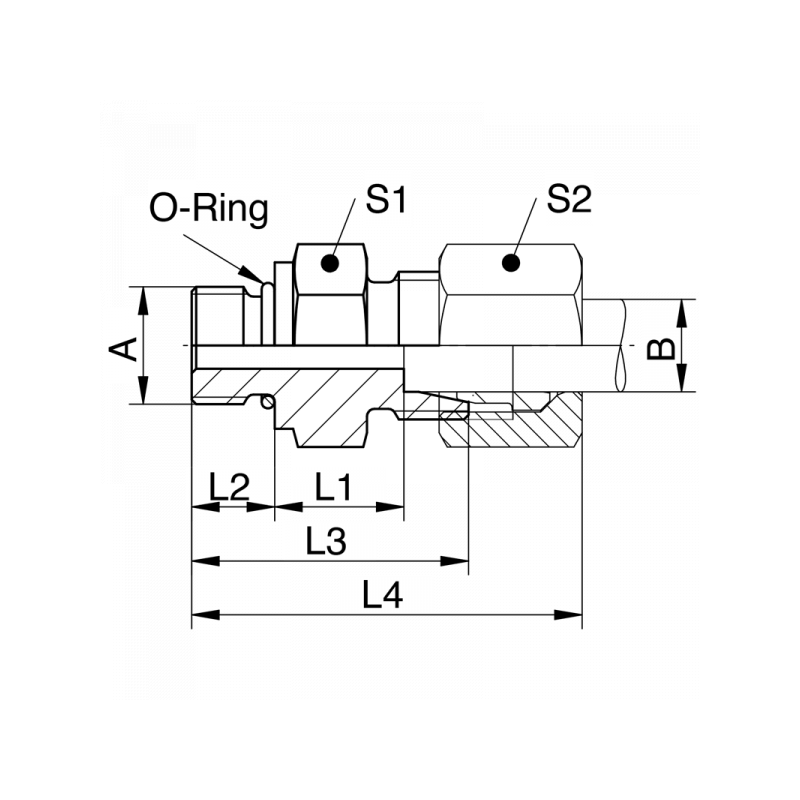

A B PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 Material Art.Nr. Stutzen PDF
7/16-20UNF 06 630 13 11 31 41 17 17 1.4571 GE06SU7/16  XGE06SU7/16
1/2-20UNF 08 630 13 11 31 41 19 19 1.4571 GE08SU1/2  XGE08SU1/2
7/16-20UNF 08 630 13 11 31 41 17 19 1.4571 GE08SU7/16  XGE08SU7/16
1/2-20UNF 10 630 12,5 11 31 43 19 22 1.4571 GE10SU1/2  XGE10SU1/2
7/16-20UNF 10 630 12,5 11 31 43 19 22 1.4571 GE10SU7/16  XGE10SU7/16
9/16-18UNF 10 630 12,5 12 32 44 19 22 1.4571 GE10SU9/16  XGE10SU9/16
1/2-20UNF 12 630 12,5 11 31 43 22 24 1.4571 GE12SU1/2  XGE12SU1/2
3/4-16UNF 12 630 14,5 14 36 48 24 24 1.4571 GE12SU3/4  XGE12SU3/4
7/8-14UNF 12 630 14,5 16 38 50 27 24 1.4571 GE12SU7/8  XGE12SU7/8
3/4-16UNF 14 630 12 14 34 46 24 27 1.4571 GE14SU3/4  XGE14SU3/4
9/16-18UNF 14 630 14 12 34 46 24 27 1.4571 GE14SU9/16  XGE14SU9/16
1 1/16-12UN 16 400 12 18,5 39 52 32 30 1.4571 GE16SU11/16  XGE16SU11/16
3/4-16UNF 16 400 12,5 14 35 48 27 30 1.4571 GE16SU3/4  XGE16SU3/4
7/8-14UNF 16 400 15,5 16 40 53 27 30 1.4571 GE16SU7/8  XGE16SU7/8
1 1/16-12UN 20 400 18,5 18,5 46 61 32 36 1.4571 GE20SU11/16  XGE20SU11/16
1 5/16-12UN 20 400 18,5 18,5 46 61 41 36 1.4571 GE20SU15/16  XGE20SU15/16
3/4-16UNF 20 400 17,5 14 42 57 32 36 1.4571 GE20SU3/4  XGE20SU3/4
7/8-14UNF 20 400 17,5 16 44 59 32 36 1.4571 GE20SU7/8  XGE20SU7/8
1 1/16-12UN 25 400 19,5 18,5 50 66 36 46 1.4571 GE25SU11/16  XGE25SU11/16
1 5/16-12UN 25 400 19,5 18,5 50 66 41 46 1.4571 GE25SU15/16  XGE25SU15/16
1 5/16-12UN 30 400 20 18,5 52 68 46 50 1.4571 GE30SU15/16  XGE30SU15/16
1 5/16-12UN 38 250 22,5 18,5 57 76 55 60 1.4571 GE38SU15/16  XGE38SU15/16
