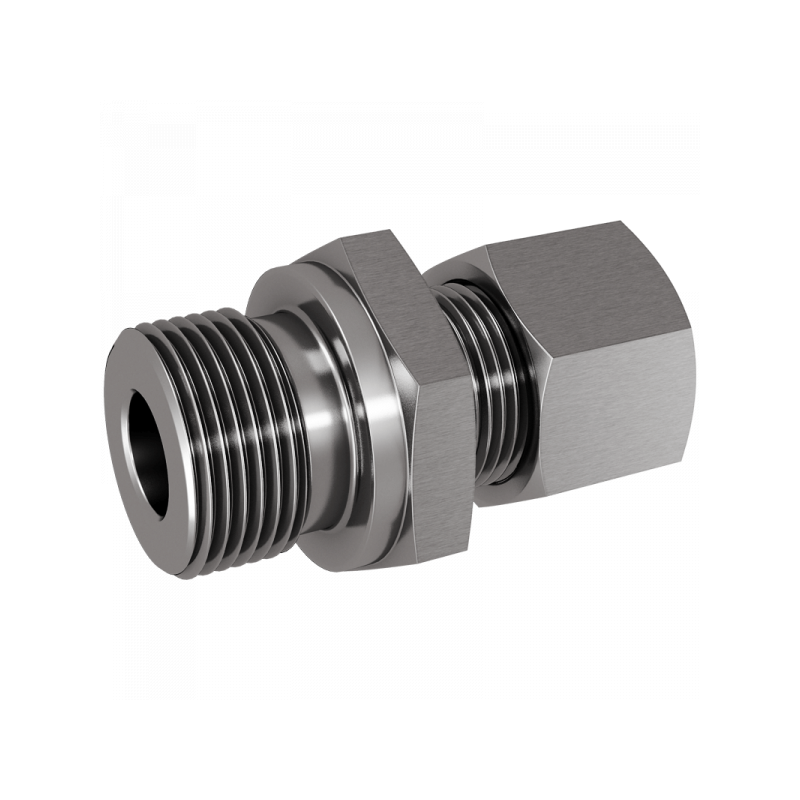

GE-LR-NPT: Gerade Einschraubverschraubung, Einschraubgewinde NPT, leichte Reihe

Gerade Einschraubverschraubung, Einschraubgewinde NPT, leichte Reihe
Gerade Einschraubverschraubung, Einschraubgewinde NPT, leichte Reihe
A B PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 Material Art.Nr. Stutzen PDF
1/8NPT 06 315 7 10 24 34 12 14 1.4571 GE06LN01  XGE06LN01
1/4NPT 06 315 8 15 30 40 17 14 1.4571 GE06LN02  XGE06LN02
3/8NPT 06 315 8 15 30 40 19 14 1.4571 GE06LN03  XGE06LN03
1/2NPT 06 315 9 20 36 46 22 14 1.4571 GE06LN04  XGE06LN04
1/8NPT 08 315 8 10 25 35 14 17 1.4571 GE08LN01  XGE08LN01
1/4NPT 08 315 8 15 30 40 17 17 1.4571 GE08LN02  XGE08LN02
3/8NPT 08 315 8 15 30 40 19 17 1.4571 GE08LN03  XGE08LN03
1/2NPT 08 315 9 20 36 46 22 17 1.4571 GE08LN04  XGE08LN04
1/8NPT 10 315 8 10 25 36 17 19 1.4571 GE10LN01  XGE10LN01
1/4NPT 10 315 9 15 31 42 17 19 1.4571 GE10LN02  XGE10LN02
3/8NPT 10 315 10 15 32 43 19 19 1.4571 GE10LN03  XGE10LN03
1/2NPT 10 315 10 20 37 48 22 19 1.4571 GE10LN04  XGE10LN04
3/4NPT 10 315 11 20 38 49 30 19 1.4571 GE10LN06  XGE10LN06
1/8NPT 12 315 9 10 26 37 19 22 1.4571 GE12LN01  XGE12LN01
1/4NPT 12 315 10 15 32 43 19 22 1.4571 GE12LN02  XGE12LN02
3/8NPT 12 315 10 15 32 43 19 22 1.4571 GE12LN03  XGE12LN03
1/2NPT 12 315 10 20 37 48 22 22 1.4571 GE12LN04  XGE12LN04
3/4NPT 12 315 10 20 37 48 30 22 1.4571 GE12LN06  XGE12LN06
1/4NPT 15 315 11 15 33 44 24 27 1.4571 GE15LN02  XGE15LN02
3/8NPT 15 315 11 15 33 44 24 27 1.4571 GE15LN03  XGE15LN03
1/2NPT 15 315 11 20 38 49 24 27 1.4571 GE15LN04  XGE15LN04
3/4NPT 15 315 12 20 39 50 30 27 1.4571 GE15LN06  XGE15LN06
3/8NPT 18 315 11,5 15 34 46 27 32 1.4571 GE18LN03  XGE18LN03
1/2NPT 18 315 11,5 20 39 51 27 32 1.4571 GE18LN04  XGE18LN04
3/4NPT 18 315 11,5 20 39 51 30 32 1.4571 GE18LN06  XGE18LN06
1/2NPT 22 160 13,5 20 41 53 32 36 1.4571 GE22LN04  XGE22LN04
3/4NPT 22 160 13,5 20 41 53 32 36 1.4571 GE22LN06  XGE22LN06
1NPT 22 160 14,5 25 47 59 36 36 1.4571 GE22LN08  XGE22LN08
1/2NPT 28 160 14,5 20 42 56 41 41 1.4571 GE28LN04  XGE28LN04
3/4NPT 28 160 14,5 20 42 56 41 41 1.4571 GE28LN06  XGE28LN06
1NPT 28 160 14,5 25 47 61 41 41 1.4571 GE28LN08  XGE28LN08
1NPT 35 160 14,5 25 50 66 46 50 1.4571 GE35LN08  XGE35LN08
1 1/4NPT 35 160 14,5 26 51 67 46 50 1.4571 GE35LN10  XGE35LN10
1 1/2NPT 35 160 14,5 26 53 69 50 50 1.4571 GE35LN12  XGE35LN12
1 1/4NPT 42 160 18 26 53 69 55 60 1.4571 GE42LN10  XGE42LN10
1 1/2NPT 42 160 18 26 53 69 55 60 1.4571 GE42LN12  XGE42LN12
