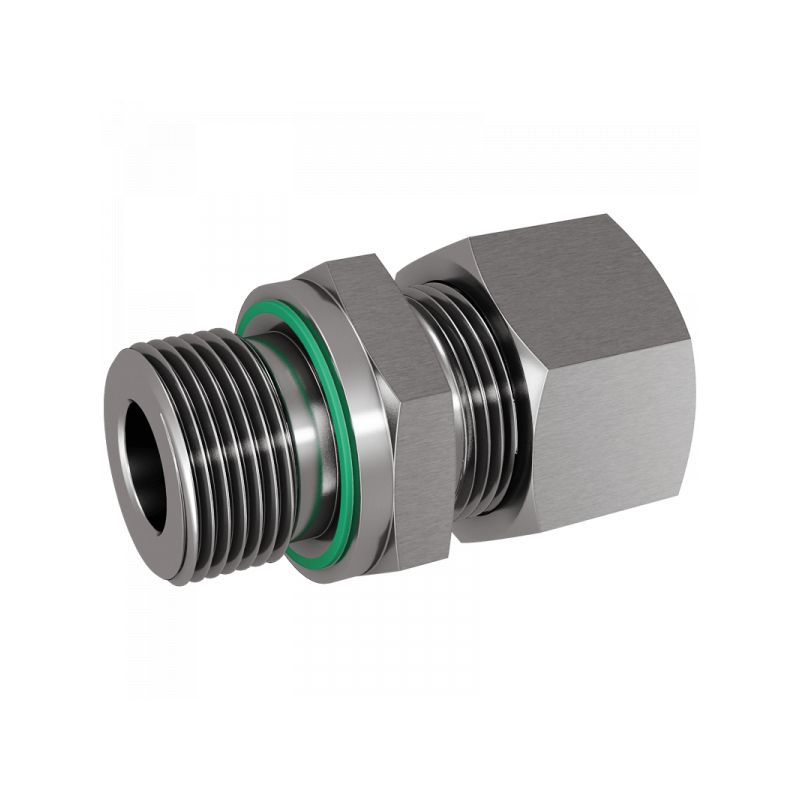

GE-LM-ED: Gerade Einschraubverschraubung, Einschraubgewinde metrisch mit Dichtkante Form E, leichte Reihe
| A | B | PN / Bar | L1 / mm | L2 / mm | L3 / mm | L4 / mm | S1 | S2 | Material | Art.Nr. | Stutzen | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M10x1 | 06 | 315 | 8,5 | 8 | 23,5 | 33,5 | 14 | 14 | 1.4571 | GE06LMED10 | XGE06LMED10 | |
| M12x1,5 | 06 | 315 | 10 | 12 | 29 | 39 | 17 | 14 | 1.4571 | GE06LMED12 | XGE06LMED12 | |
| M14x1,5 | 06 | 315 | 10 | 12 | 29 | 39 | 19 | 14 | 1.4571 | GE06LMED14 | XGE06LMED14 | |
| M10x1 | 08 | 315 | 10 | 8 | 25 | 35 | 17 | 17 | 1.4571 | GE08LMED10 | XGE08LMED10 | |
| M12x1,5 | 08 | 315 | 10 | 12 | 29 | 39 | 17 | 17 | 1.4571 | GE08LMED12 | XGE08LMED12 | |
| M14x1,5 | 08 | 315 | 11 | 12 | 30 | 40 | 19 | 17 | 1.4571 | GE08LMED14 | XGE08LMED14 | |
| M16x1,5 | 08 | 315 | 12 | 12 | 31 | 41 | 22 | 17 | 1.4571 | GE08LMED16 | XGE08LMED16 | |
| M12x1,5 | 10 | 315 | 11 | 12 | 30 | 41 | 17 | 19 | 1.4571 | GE10LMED12 | XGE10LMED12 | |
| M14x1,5 | 10 | 315 | 11 | 12 | 30 | 41 | 19 | 19 | 1.4571 | GE10LMED14 | XGE10LMED14 | |
| M16x1,5 | 10 | 315 | 12 | 12 | 31,5 | 42,5 | 22 | 19 | 1.4571 | GE10LMED16 | XGE10LMED16 | |
| M18x1,5 | 10 | 315 | 12,5 | 12 | 31,5 | 42,5 | 24 | 19 | 1.4571 | GE10LMED18 | XGE10LMED18 | |
| M12x1,5 | 12 | 315 | 11 | 12 | 30 | 41 | 19 | 22 | 1.4571 | GE12LMED12 | XGE12LMED12 | |
| M14x1,5 | 12 | 315 | 11 | 12 | 30 | 41 | 19 | 22 | 1.4571 | GE12LMED14 | XGE12LMED14 | |
| M16x1,5 | 12 | 315 | 12,5 | 12 | 31,5 | 42,5 | 22 | 22 | 1.4571 | GE12LMED16 | XGE12LMED16 | |
| M18x1,5 | 12 | 315 | 12,5 | 12 | 31,5 | 42,5 | 24 | 22 | 1.4571 | GE12LMED18 | XGE12LMED18 | |
| M22x1,5 | 12 | 315 | 14 | 14 | 35 | 46 | 27 | 22 | 1.4571 | GE12LMED22 | XGE12LMED22 | |
| M16x1,5 | 15 | 315 | 13 | 12 | 32 | 43 | 24 | 27 | 1.4571 | GE15LMED16 | XGE15LMED16 | |
| M18x1,5 | 15 | 315 | 13,5 | 12 | 32,5 | 43,5 | 24 | 27 | 1.4571 | GE15LMED18 | XGE15LMED18 | |
| M22x1,5 | 15 | 315 | 15 | 14 | 36 | 47 | 27 | 27 | 1.4571 | GE15LMED22 | XGE15LMED22 | |
| M16x1,5 | 18 | 315 | 14 | 12 | 33,5 | 45,5 | 27 | 32 | 1.4571 | GE18LMED16 | XGE18LMED16 | |
| M18x1,5 | 18 | 315 | 14 | 12 | 33,5 | 45,5 | 27 | 32 | 1.4571 | GE18LMED18 | XGE18LMED18 | |
| M22x1,5 | 18 | 315 | 14,5 | 14 | 36 | 48 | 27 | 32 | 1.4571 | GE18LMED22 | XGE18LMED22 | |
| M26x1,5 | 18 | 315 | 12,5 | 16 | 36 | 48 | 32 | 32 | 1.4571 | GE18LMED26 | XGE18LMED26 | |
| M22x1,5 | 22 | 160 | 16,5 | 14 | 38 | 50 | 32 | 36 | 1.4571 | GE22LMED22 | XGE22LMED22 | |
| M26x1,5 | 22 | 160 | 16,5 | 16 | 40 | 52 | 32 | 36 | 1.4571 | GE22LMED26 | XGE22LMED26 | |
| M33x2 | 28 | 160 | 17,5 | 18 | 43 | 57 | 41 | 41 | 1.4571 | GE28LMED33 | XGE28LMED33 | |
| M42x2 | 35 | 160 | 17,5 | 20 | 48 | 64 | 50 | 50 | 1.4571 | GE35LMED42 | XGE35LMED42 | |
| M48x2 | 42 | 160 | 19 | 22 | 52 | 68 | 55 | 60 | 1.4571 | GE42LMED48 | XGE42LMED48 |
