Schneidringverschraubungen

Gerade Einschraubverschraubungen

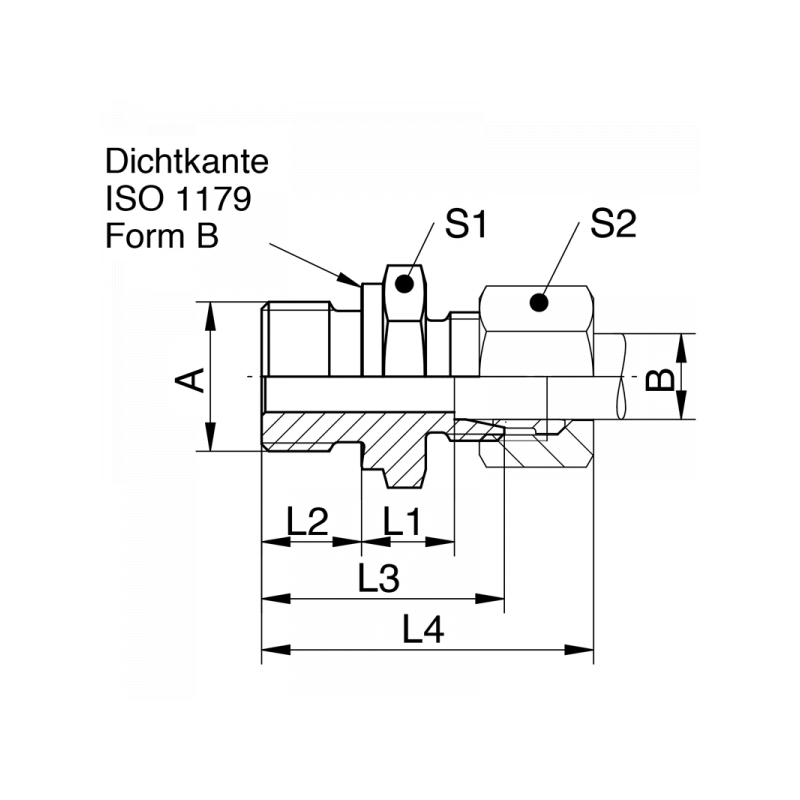

GE-SR: Gerade Einschraubverschraubung, Einschraubgewinde BSPP mit Dichtkante Form B, schwere Reihe

Gerade Einschraubverschraubung, Einschraubgewinde BSPP mit Dichtkante Form B, schwere Reihe
Gerade Einschraubverschraubung, Einschraubgewinde BSPP mit Dichtkante Form B, schwere Reihe
A B PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 Material Art.Nr. Stutzen PDF
G1/8 06 630 12,5 8 27,5 37,5 14 17 1.4571 GE06S01  XGE06S01
G1/4 06 630 13 12 32 42 19 17 1.4571 GE06S02  XGE06S02
G3/8 06 630 15,5 12 34,5 44,5 22 17 1.4571 GE06S03  XGE06S03
G1/2 06 630 18 14 39 49 27 17 1.4571 GE06S04  XGE06S04
G1/8 08 630 17 8 32 42 17 19 1.4571 GE08S01  XGE08S01
G1/4 08 630 15 12 34 44 19 19 1.4571 GE08S02  XGE08S02
G3/8 08 630 15,5 12 34,5 44,5 22 19 1.4571 GE08S03  XGE08S03
G1/2 08 630 18 14 39 49 27 19 1.4571 GE08S04  XGE08S04
G1/4 10 630 14,5 12 34 46 19 22 1.4571 GE10S02  XGE10S02
G3/8 10 630 15 12 34,5 46,5 22 22 1.4571 GE10S03  XGE10S03
G1/2 10 630 17,5 14 39 51 27 22 1.4571 GE10S04  XGE10S04
G3/4 10 630 19,5 16 43 55 32 22 1.4571 GE10S06  XGE10S06
G1/8 12 630 16,5 8 32 44 22 24 1.4571 GE12S01  XGE12S01
G1/4 12 630 16,5 12 36 48 22 24 1.4571 GE12S02  XGE12S02
G3/8 12 630 17 12 36,5 48,5 22 24 1.4571 GE12S03  XGE12S03
G1/2 12 630 17,5 14 39 51 27 24 1.4571 GE12S04  XGE12S04
G3/4 12 630 17,5 16 41 53 32 24 1.4571 GE12S06  XGE12S06
G3/8 14 630 18,5 12 38,5 51,5 24 27 1.4571 GE14S03  XGE14S03
G1/2 14 630 19 14 41 54 27 27 1.4571 GE14S04  XGE14S04
G3/4 14 630 20,5 16 44,5 57,5 32 27 1.4571 GE14S06  XGE14S06
G1/4 16 400 18,5 12 39 54 27 30 1.4571 GE16S02  XGE16S02
G3/8 16 400 18 12 38,5 53,5 27 30 1.4571 GE16S03  XGE16S03
G1/2 16 400 18,5 14 41 56 27 30 1.4571 GE16S04  XGE16S04
G3/4 16 400 20,5 16 45 60 32 30 1.4571 GE16S06  XGE16S06
G1 16 400 22,5 18 49 56 41 30 1.4571 GE16S08  XGE16S08
G1/2 20 400 20,5 14 45 61 32 36 1.4571 GE20S04  XGE20S04
G3/4 20 400 20,5 16 47 63 32 36 1.4571 GE20S06  XGE20S06
G1 20 400 22,5 18 51 67 41 36 1.4571 GE20S08  XGE20S08
G1 1/4 20 400 22,5 20 53 69 50 36 1.4571 GE20S10  XGE20S10
G1/2 25 400 23 14 49 65 41 46 1.4571 GE25S04  XGE25S04
G3/4 25 400 23 16 51 67 41 46 1.4571 GE25S06  XGE25S06
G1 25 400 23 18 53 69 41 46 1.4571 GE25S08  XGE25S08
G3/4 30 400 23,5 16 53 69 46 50 1.4571 GE30S06  XGE30S06
G1 30 400 23,5 18 55 71 46 50 1.4571 GE30S08  XGE30S08
G1 1/4 30 400 23,5 20 57 73 50 50 1.4571 GE30S10  XGE30S10
G1 1/2 30 400 26,5 22 62 78 55 50 1.4571 GE30S12  XGE30S12
G1 1/4 38 250 26 20 62 81 55 60 1.4571 GE38S10  XGE38S10
G1 1/2 38 250 26 22 64 83 55 60 1.4571 GE38S12  XGE38S12

Verwandte Artikel

GE-LR

GE-LR

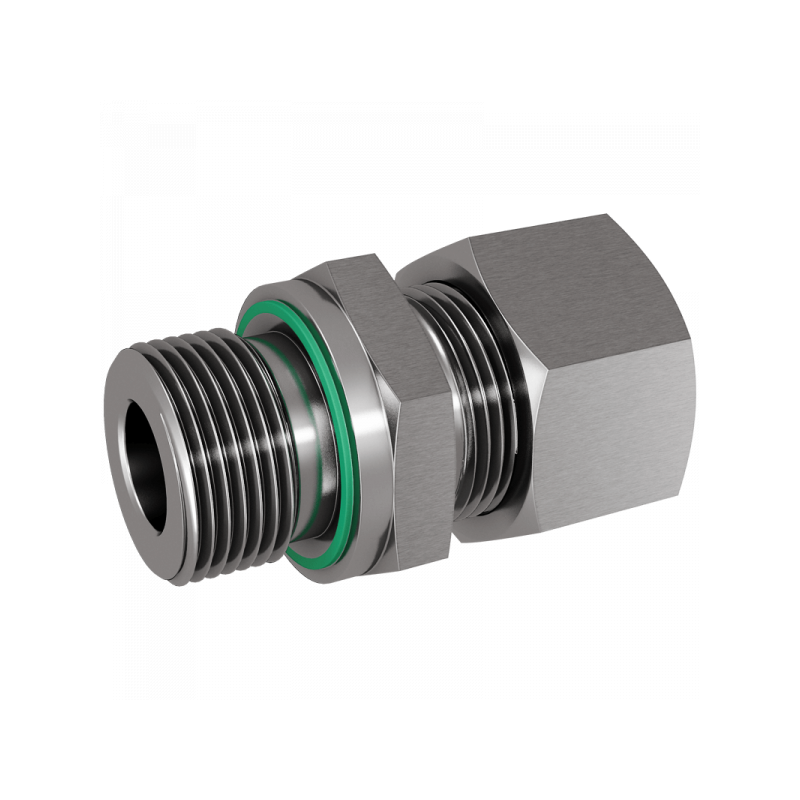

GE-LR-ED

GE-LR-ED

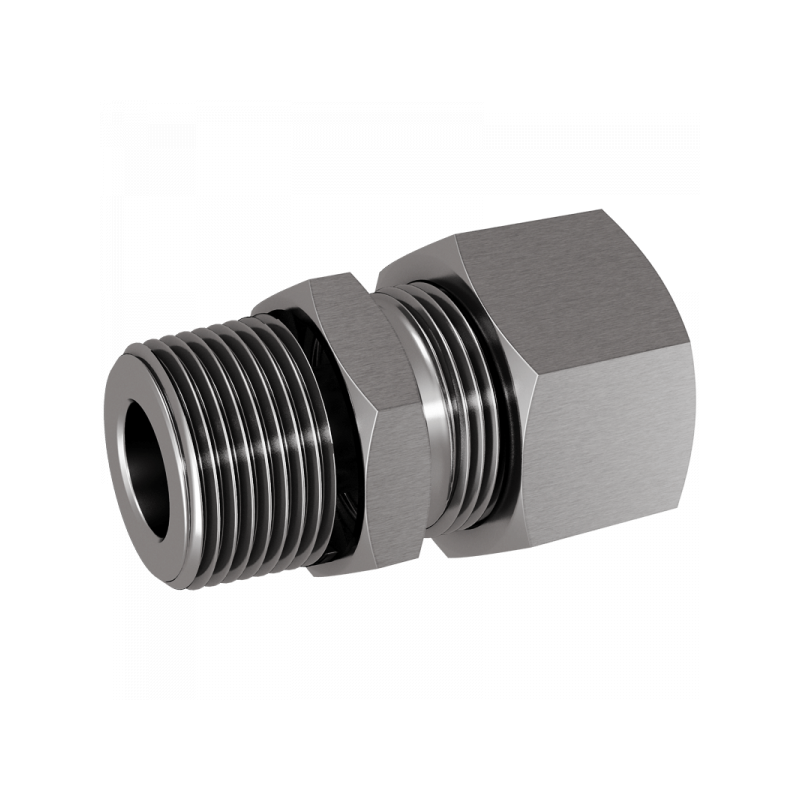

GE-LR-KEG

GE-LR-KEG

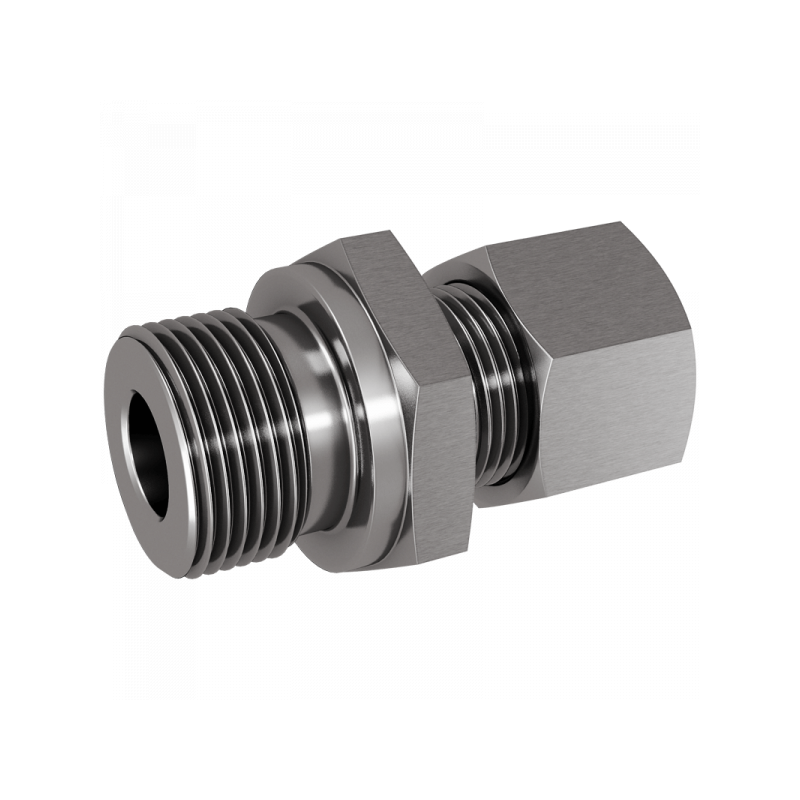

GE-LM
