Schneidringverschraubungen

Gerade Aufschraubverschraubungen

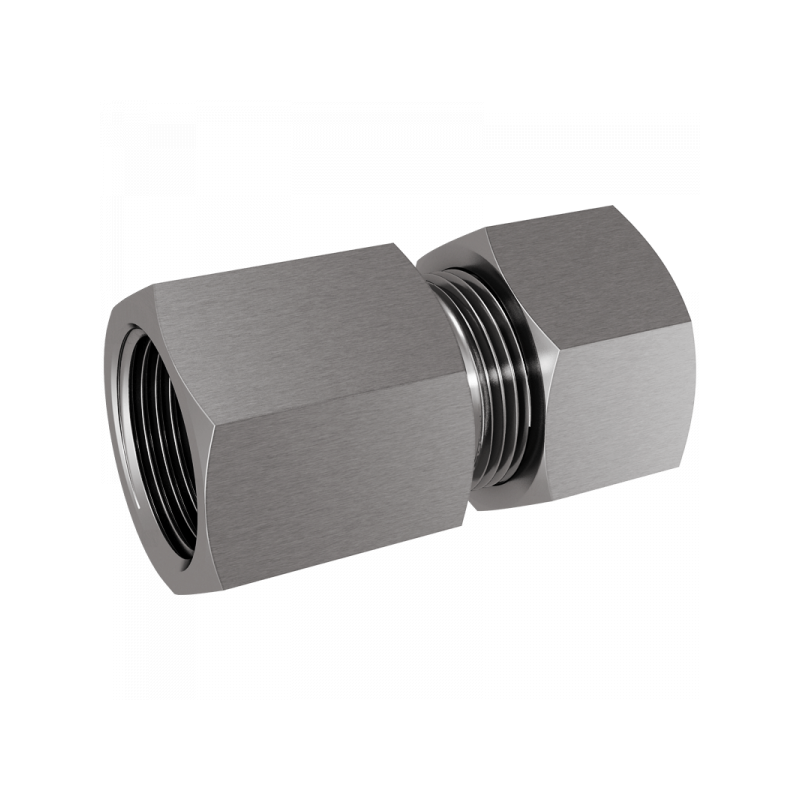

GAI-L/S-NPT: Gerade Aufschraubverschraubung, Aufschraubgewinde NPT, leichte + schwere Reihe

Technische Merkmale
Dokumente

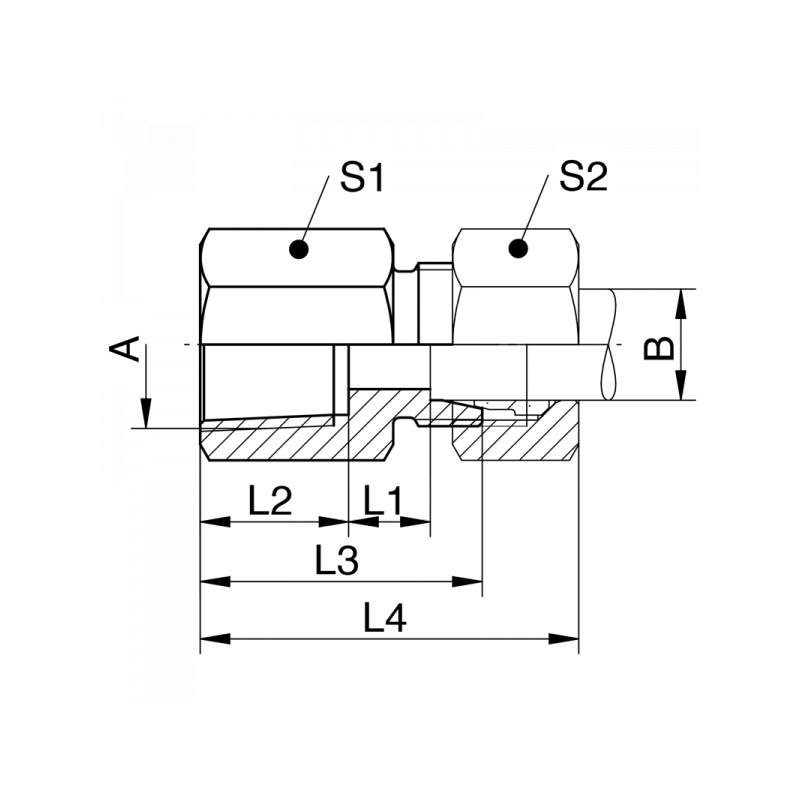

A	B	PN / Bar	L1 / mm	L2 / mm	L3 / mm	L4 / mm	S1	S2	Material	Art.Nr.	Stutzen
1/8NPT	06	315	7,4	11,6	26	36	14	14	1.4571	GAI06LN01	XGAI06LN01
1/4NPT	06	315	7,1	16,4	30,5	40,5	19	14	1.4571	GAI06LN02	XGAI06LN02
1/4NPT	08	315	7,1	16,4	30,5	40,5	19	17	1.4571	GAI08LN02	XGAI08LN02
3/8NPT	08	315	8,6	17,4	33	43	22	17	1.4571	GAI08LN03	XGAI08LN03
1/2NPT	08	315	10,4	22,6	40	50	27	17	1.4571	GAI08LN04	XGAI08LN04
1/4NPT	10	315	7,6	16,4	31	42	19	19	1.4571	GAI10LN02	XGAI10LN02
3/8NPT	10	315	9,6	17,4	34	45	24	19	1.4571	GAI10LN03	XGAI10LN03
1/2NPT	10	315	10,9	22,6	40,5	51,5	27	19	1.4571	GAI10LN04	XGAI10LN04
1/4NPT	12	315	9,6	16,4	33	44	19	22	1.4571	GAI12LN02	XGAI12LN02
3/8NPT	12	315	9,6	17,4	34	45	24	22	1.4571	GAI12LN03	XGAI12LN03
1/2NPT	12	315	9,4	22,6	39	50	27	22	1.4571	GAI12LN04	XGAI12LN04
1/2NPT	15	315	10,4	22,6	40	51	27	27	1.4571	GAI15LN04	XGAI15LN04
3/4NPT	15	315	11,9	23,1	42	53	36	27	1.4571	GAI15LN06	XGAI15LN06
1/2NPT	18	315	9,9	22,6	40	52	27	32	1.4571	GAI18LN04	XGAI18LN04
3/4NPT	18	315	10,4	23,1	41	53	36	32	1.4571	GAI18LN06	XGAI18LN06
3/4NPT	22	160	12,4	23,1	43	55	36	36	1.4571	GAI22LN06	XGAI22LN06
1NPT	28	160	12,7	27,8	48	62	41	41	1.4571	GAI28LN08	XGAI28LN08
1 1/4NPT	35	160	12,2	28,3	51	67	55	50	1.4571	GAI35LN10	XGAI35LN10
1 1/2NPT	42	160	13,7	28,3	53	69	60	60	1.4571	GAI42LN12	XGAI42LN12
1/4NPT	06	630	9,6	16,4	33	43	19	17	1.4571	GAI06SN02	XGAI06SN02
1/4NPT	08	630	9,6	16,4	33	43	19	19	1.4571	GAI08SN02	XGAI08SN02
3/8NPT	10	630	9,6	17,4	35	47	24	22	1.4571	GAI10SN03	XGAI10SN03
1/2NPT	10	630	10,9	22,6	41	53	27	22	1.4571	GAI10SN04	XGAI10SN04
1/4NPT	12	630	8,6	16,4	32,5	44,5	22	24	1.4571	GAI12SN02	XGAI12SN02
3/8NPT	12	630	10,1	17,4	35	47	24	24	1.4571	GAI12SN03	XGAI12SN03
1/2NPT	12	630	10,9	22,6	41	53	27	24	1.4571	GAI12SN04	XGAI12SN04
1/2NPT	14	630	12,4	22,6	43	55	27	27	1.4571	GAI14SN04	XGAI14SN04
1/2NPT	16	400	11,9	22,6	43	56	27	30	1.4571	GAI16SN04	XGAI16SN04
3/4NPT	20	400	12,4	23,1	46	61	36	36	1.4571	GAI20SN06	XGAI20SN06
1NPT	25	400	13,2	27,8	53	69	41	46	1.4571	GAI25SN08	XGAI25SN08
1 1/4NPT	30	400	15,2	28,3	57	73	55	50	1.4571	GAI30SN10	XGAI30SN10
1 1/2NPT	38	250	14,7	28,3	59	78	60	60	1.4571	GAI38SN12	XGAI38SN12

PDF-Übersicht herunterladen
