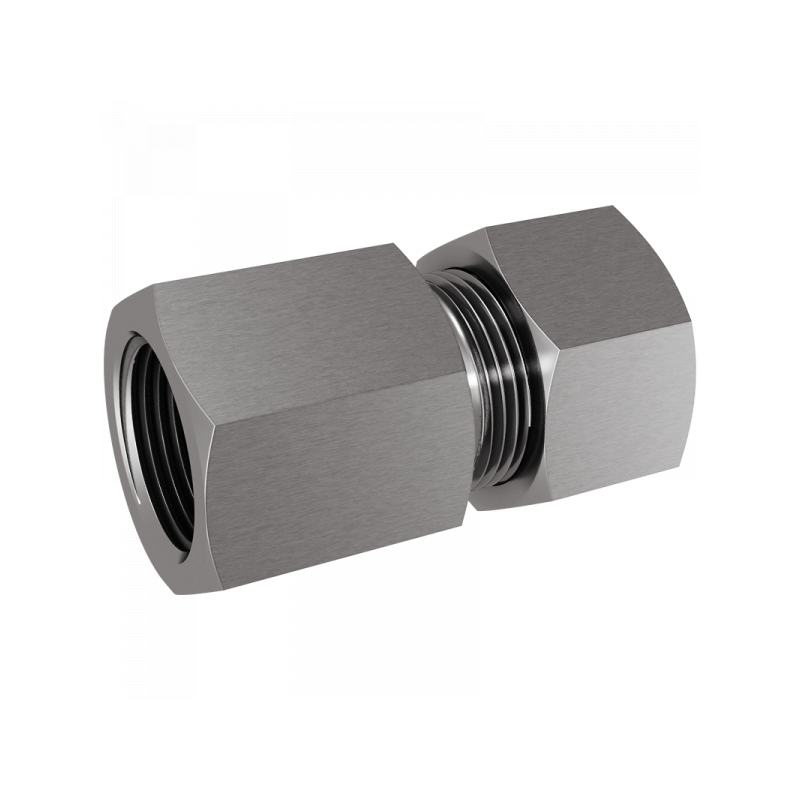

GAI-LM/SM:

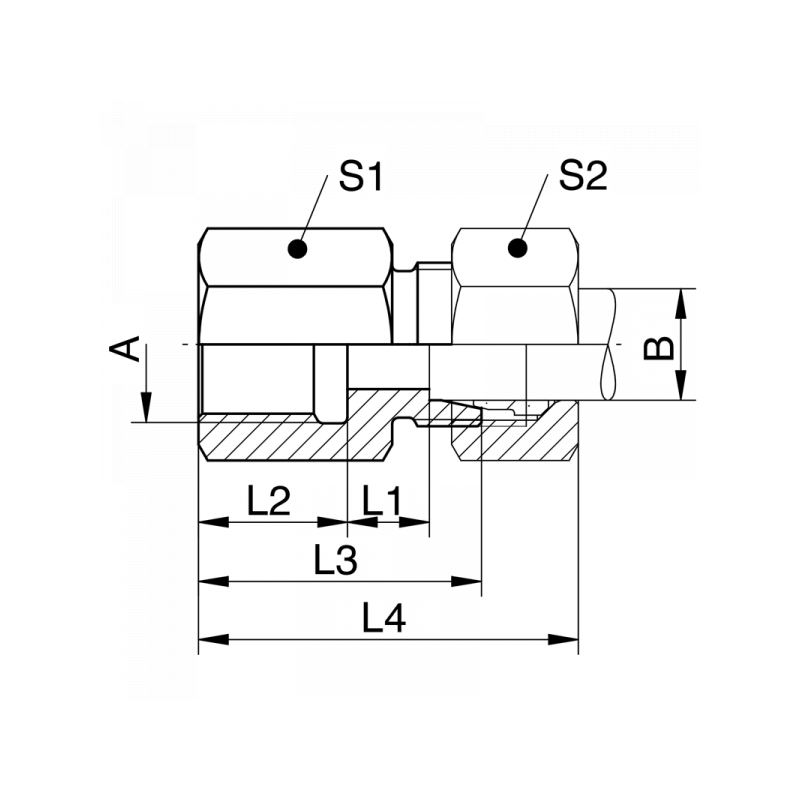

A B PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 Material Art.Nr. Stutzen PDF
M10x1 06 315 7 12,5 26,5 36,5 14 14 1.4571 GAI06LM10  XGAI06LM10
M12x1,5 08 315 7 17 31 41 17 17 1.4571 GAI08LM12  XGAI08LM12
M14x1,5 10 315 8 17 32 43 19 19 1.4571 GAI10LM14  XGAI10LM14
M16x1,5 10 315 8 17 32 43 22 19 1.4571 GAI10LM16  XGAI10LM16
M16x1,5 12 315 9 17 33 44 22 22 1.4571 GAI12LM16  XGAI12LM16
M18x1,5 15 315 11 17 35 46 24 27 1.4571 GAI15LM18  XGAI15LM18
M16x1,5 18 315 11 17 35 47 27 32 1.4571 GAI18LM16  XGAI18LM16
M22x1,5 18 315 10,5 19 37 49 30 32 1.4571 GAI18LM22  XGAI18LM22
M26x1,5 22 160 13,5 21 42 54 36 36 1.4571 GAI22LM26  XGAI22LM26
M33x2 28 160 13,5 24 45 59 41 41 1.4571 GAI28LM33  XGAI28LM33
M42x2 35 160 14,5 26 51 67 55 50 1.4571 GAI35LM42  XGAI35LM42
M48x2 42 160 14 28 53 69 60 60 1.4571 GAI42LM48  XGAI42LM48
M12x1,5 06 630 9 17 33 43 17 17 1.4571 GAI06SM12  XGAI06SM12
M14x1,5 08 630 9 17 33 43 19 19 1.4571 GAI08SM14  XGAI08SM14
M16x1,5 10 630 9,5 17 34 46 22 22 1.4571 GAI10SM16  XGAI10SM16
M18x1,5 12 630 10,5 17 35 47 24 24 1.4571 GAI12SM18  XGAI12SM18
M20x1,5 14 630 12 19 39 51 27 27 1.4571 GAI14SM20  XGAI14SM20
M22x1,5 16 400 11,5 19 39 52 30 30 1.4571 GAI16SM22  XGAI16SM22
M27x2 20 400 12,5 22 45 60 36 36 1.4571 GAI20SM27  XGAI20SM27
M33x2 25 400 13 24 49 65 41 46 1.4571 GAI25SM33  XGAI25SM33
M42x2 30 400 15,5 26 55 71 55 50 1.4571 GAI30SM42  XGAI30SM42
M48x2 38 250 15 28 59 78 60 60 1.4571 GAI38SM48  XGAI38SM48
