GAI-S:

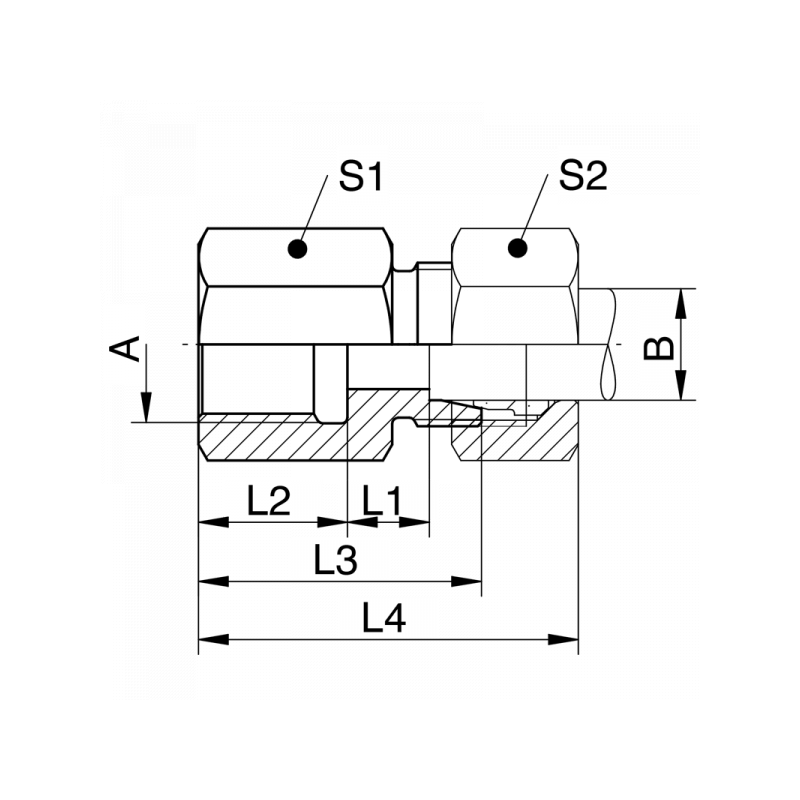

A B PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 Material Art.Nr. Stutzen PDF
G1/4 06 630 9 17 33 43 19 17 1.4571 GAI06S02  XGAI06S02
G1/4 08 630 9 17 33 43 19 19 1.4571 GAI08S02  XGAI08S02
G1/2 08 630 11 20 38 48 27 19 1.4571 GAI08S04  XGAI08S04
G3/8 10 630 9,5 17 34 46 24 22 1.4571 GAI10S03  XGAI10S03
G1/2 10 630 10,5 20 38 50 30 22 1.4571 GAI10S04  XGAI10S04
G1/4 12 630 9,5 17 34 45 22 24 1.4571 GAI12S02  XGAI12S02
G3/8 12 630 9,5 17 34 46 24 24 1.4571 GAI12S03  XGAI12S03
G1/2 12 630 10,5 20 38 50 27 24 1.4571 GAI12S04  XGAI12S04
G3/8 14 630 12 17 37 49 24 27 1.4571 GAI14S03  XGAI14S03
G1/2 14 630 12 20 40 52 27 27 1.4571 GAI14S04  XGAI14S04
G3/4 14 630 12 22 42 54 36 27 1.4571 GAI14S06  XGAI14S06
G1/4 16 400 11,5 17 37 50 27 30 1.4571 GAI16S02  XGAI16S02
G3/8 16 400 11,5 17 37 50 27 30 1.4571 GAI16S03  XGAI16S03
G1/2 16 400 11,5 20 40 53 30 30 1.4571 GAI16S04  XGAI16S04
G1/2 20 400 12,5 20 43 58 32 36 1.4571 GAI20S04  XGAI20S04
G3/4 20 400 12,5 22 45 60 36 36 1.4571 GAI20S06  XGAI20S06
G1 20 400 13 24,5 48 63 41 36 1.4571 GAI20S08  XGAI20S08
G1 25 400 13 24,5 49,5 65,5 41 46 1.4571 GAI25S08  XGAI25S08
G1 1/4 30 400 15,5 26,5 55,5 71,5 55 50 1.4571 GAI30S10  XGAI30S10
G1 1/2 38 250 15 28,5 59,5 78,5 60 60 1.4571 GAI38S12  XGAI38S12
