EVTD-L/S: Einstellbare T-Verschraubung mit Dichtkopf und Viton O-Ring, leichte + schwere Reihe

Einstellbare T-Verschraubung mit Dichtkopf und Viton O-Ring, leichte + schwere Reihe
Einstellbare T-Verschraubung mit Dichtkopf und Viton O-Ring, leichte + schwere Reihe

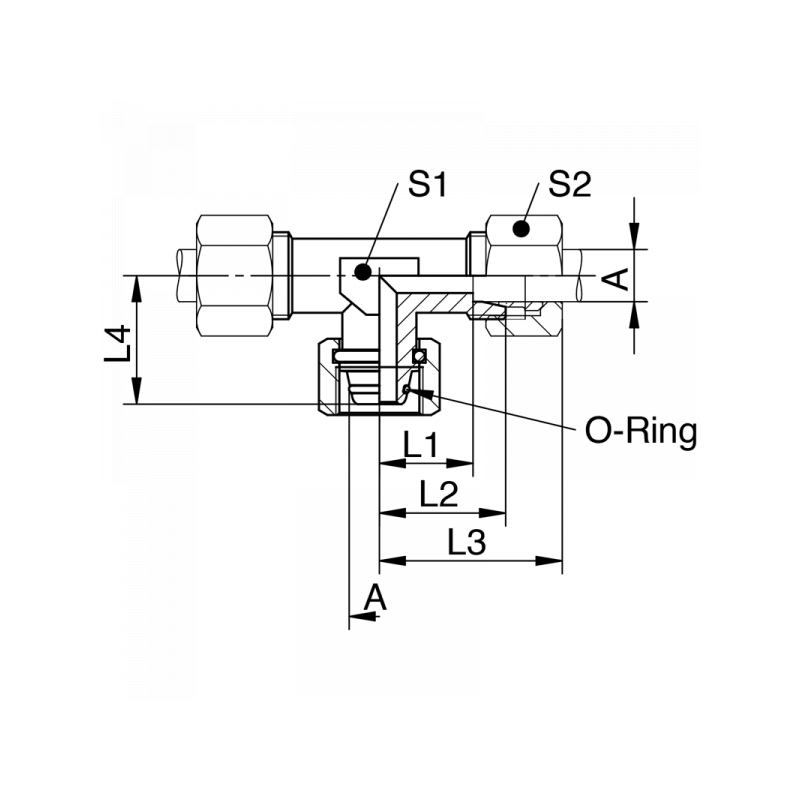

A PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 Material Art.Nr. Stutzen PDF
06 315 12 19 29 24 12 14 1.4571 EVTD06L  EVTD06LDKVM
08 315 14 21 31 26 12 17 1.4571 EVTD08L  EVTD08LDKVM
10 315 15 22 33 28 14 19 1.4571 EVTD10L  EVTD10LDKVM
12 315 17 24 35 28,5 17 22 1.4571 EVTD12L  EVTD12LDKVM
15 315 21 28 39 31,5 19 27 1.4571 EVTD15L  EVTD15LDKVM
18 315 23,5 31 43 34,5 24 32 1.4571 EVTD18L  EVTD18LDKVM
22 160 27,5 35 47 37,5 27 36 1.4571 EVTD22L  EVTD22LDKVM
28 160 30,5 38 52 40,5 36 41 1.4571 EVTD28L  EVTD28LDKVM
35 160 34,5 45 61 49,5 41 50 1.4571 EVTD35L  EVTD35LDKVM
42 160 40 51 67 54 50 60 1.4571 EVTD42L  EVTD42LDKVM
06 630 16 23 33 27 12 17 1.4571 EVTD06S  EVTD06SDKVM
08 630 17 24 34 26,5 14 19 1.4571 EVTD08S  EVTD08SDKVM
10 630 17,5 25 37 28,5 17 22 1.4571 EVTD10S  EVTD10SDKVM
12 630 21,5 29 41 29,5 17 24 1.4571 EVTD12S  EVTD12SDKVM
14 630 22 30 42 33,5 19 27 1.4571 EVTD14S  EVTD14SDKVM
16 400 24,5 33 46 35 24 30 1.4571 EVTD16S  EVTD16SDKVM
20 400 26,5 37 52 41,5 27 36 1.4571 EVTD20S  EVTD20SDKVM
25 400 30 42 58 45,5 36 46 1.4571 EVTD25S  EVTD25SDKVM
30 400 35,5 49 65 49 41 50 1.4571 EVTD30S  EVTD30SDKVM
38 250 41 57 76 54,5 50 60 1.4571 EVTD38S  EVTD38SDKVM
