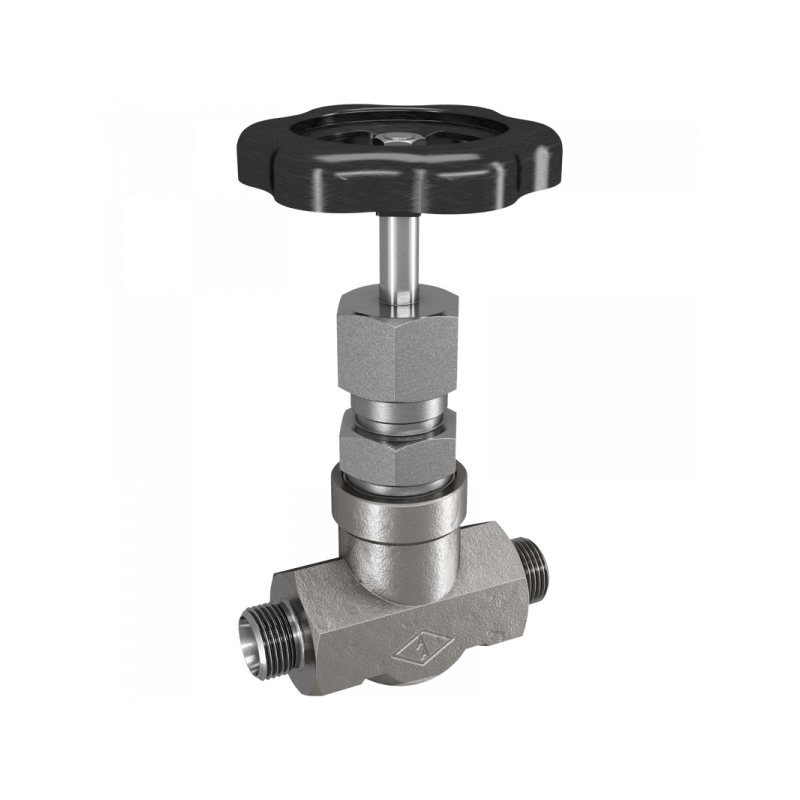

Fig. 112/L: Hochdruck-Absperrventil, beiderseits Schneidringanschluss, leichte Reihe, Material: 1.0460, 1.4571, 1.4104

Hochdruck-Absperrventil, beiderseits Schneidringanschluss, leichte Reihe, Material: 1.0460, 1.4571, 1.4104
Hochdruck-Absperrventil, beiderseits Schneidringanschluss, leichte Reihe, Material: 1.0460, 1.4571, 1.4104

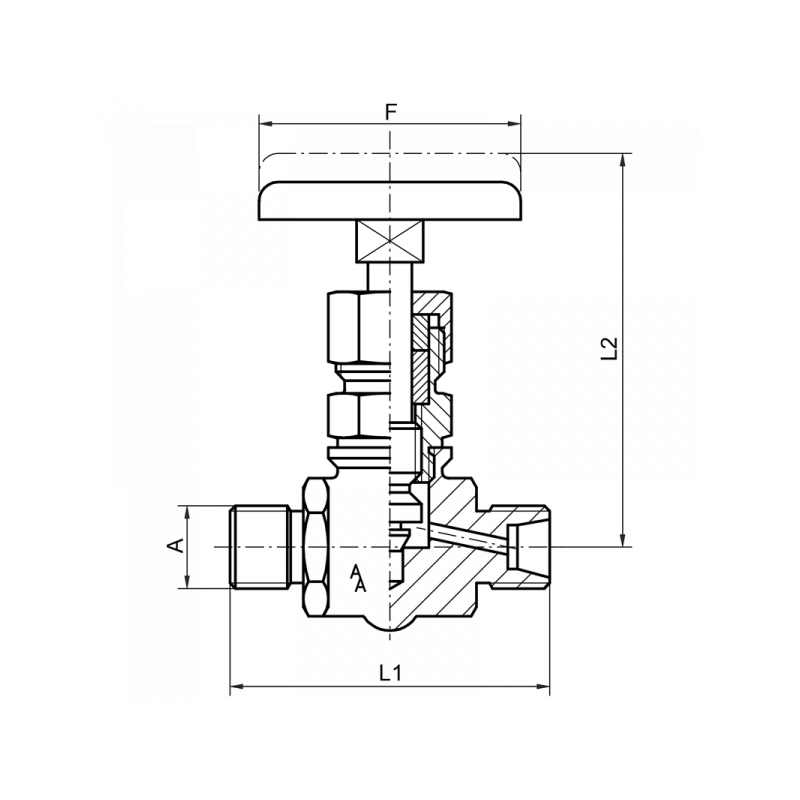

A DN PN / Bar L1 / mm L2 / mm F / mm Material Art.Nr. PDF
6L 4 315 -20°C / +400°C 80 115 70 1.0460 1011206L5
8L 5 315 -20°C / +400°C 80 115 70 1.0460 1011208L5
10L 7 315 -20°C / +400°C 80 115 70 1.0460 1011210L5
12L 8 315 -20°C / +400°C 80 115 70 1.0460 1011212L5
15L 10 315 -20°C / +400°C 100 135 90 1.0460 1011215L5
18L 12 315 -20°C / +400°C 100 135 90 1.0460 1011218L5
22L 13 160 -20°C / +400°C 100 135 90 1.0460 1011222L5
28L 17 160 -20°C / +400°C 130 165 100 1.0460 1011228L5
35L 24 160 -20°C / +400°C 130 170 100 1.0460 1011235L5
42L 28 160 -20°C / +400°C 160 220 150 1.0460 1011242L5
6L 4 315 -20°C / +400°C 80 115 70 1.4104 1011206L4
8L 5 315 -20°C / +400°C 80 115 70 1.4104 1011208L4
10L 7 315 -20°C / +400°C 80 115 70 1.4104 1011210L4
12L 8 315 -20°C / +400°C 80 115 70 1.4104 1011212L4
15L 10 315 -20°C / +400°C 100 135 90 1.4104 1011215L4
18L 12 315 -20°C / +400°C 100 135 90 1.4104 1011218L4
22L 13 160 -20°C / +400°C 100 135 90 1.4104 1011222L4
28L 17 160 -20°C / +400°C 130 165 100 1.4104 1011228L4
35L 24 160 -20°C / +400°C 130 170 100 1.4104 1011235L4
42L 28 160 -20°C / +400°C 160 220 150 1.4104 1011242L4
6L 4 315 -20°C / +250°C 80 115 70 1.4571 1011206L3
8L 5 315 -20°C / +250°C 80 115 70 1.4571 1011208L3
10L 7 315 -20°C / +250°C 80 115 70 1.4571 1011210L3
12L 8 315 -20°C / +250°C 80 115 70 1.4571 1011212L3
15L 10 315 -20°C / +250°C 100 135 90 1.4571 1011215L3
18L 12 315 -20°C / +250°C 100 135 90 1.4571 1011218L3
22L 13 160 -20°C / +250°C 100 135 90 1.4571 1011222L3
28L 17 160 -20°C / +250°C 130 165 100 1.4571 1011228L3
35L 24 160 -20°C / +250°C 130 170 100 1.4571 1011235L3
42L 28 160 -20°C / +250°C 160 220 150 1.4571 1011242L3
