Schneidringverschraubungen

Gerade Einschraubverschraubungen

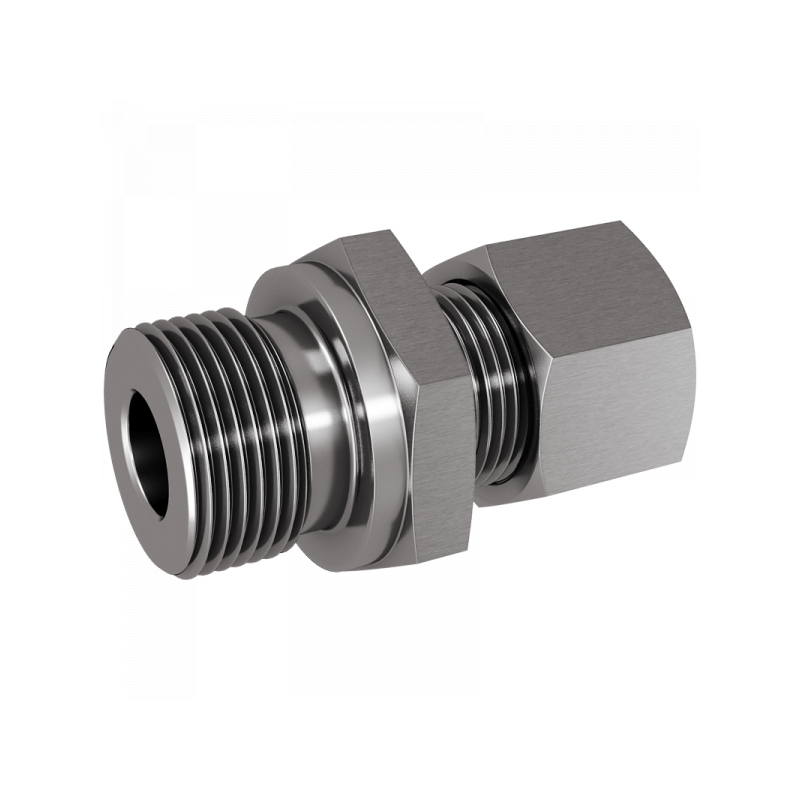

GE-LR: Gerade Einschraubverschraubung, Einschraubgewinde BSPP mit Dichtkante Form B, leichte Reihe

Gerade Einschraubverschraubung, Einschraubgewinde BSPP mit Dichtkante Form B, leichte Reihe
Gerade Einschraubverschraubung, Einschraubgewinde BSPP mit Dichtkante Form B, leichte Reihe

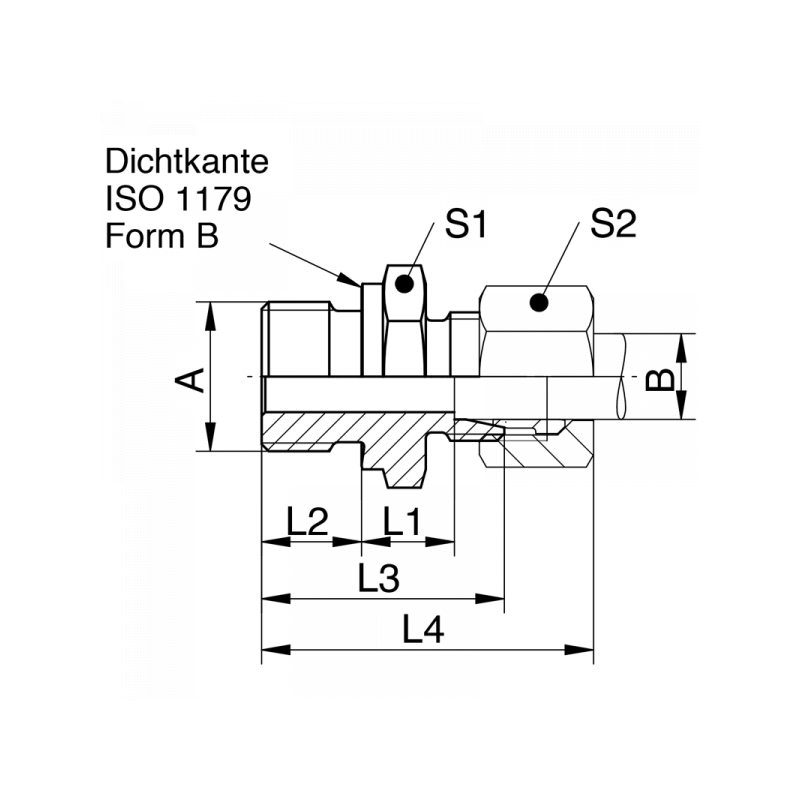

A B PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 Material Art.Nr. Stutzen PDF
G1/8 06 315 8,5 8 23,5 33,5 14 14 1.4571 GE06L01  XGE06L01
G1/4 06 315 10 12 29 39 19 14 1.4571 GE06L02  XGE06L02
G3/8 06 315 11,5 12 30,5 40,5 22 14 1.4571 GE06L03  XGE06L03
G1/2 06 315 12 14 33 43 27 14 1.4571 GE06L04  XGE06L04
G1/8 08 315 8,5 8 24,5 34,5 14 17 1.4571 GE08L01  XGE08L01
G1/4 08 315 10 12 29 39 19 17 1.4571 GE08L02  XGE08L02
G3/8 08 315 11,5 12 30,5 40,5 22 17 1.4571 GE08L03  XGE08L03
G1/2 08 315 12 14 33 43 27 17 1.4571 GE08L04  XGE08L04
G1/8 10 315 10,5 8 25,5 36,5 17 19 1.4571 GE10L01  XGE10L01
G1/4 10 315 11 12 30 41 19 19 1.4571 GE10L02  XGE10L02
G3/8 10 315 12,5 12 31,5 42,5 22 19 1.4571 GE10L03  XGE10L03
G1/2 10 315 13 14 34 45 27 19 1.4571 GE10L04  XGE10L04
G1/8 12 315 11,5 8 26,5 37,5 19 22 1.4571 GE12L01  XGE12L01
G1/4 12 315 12 12 31 42 19 22 1.4571 GE12L02  XGE12L02
G3/8 12 315 12,5 12 31,5 42,5 22 22 1.4571 GE12L03  XGE12L03
G1/2 12 315 13 14 34 45 27 22 1.4571 GE12L04  XGE12L04
G3/4 12 315 14 16 37 48 32 22 1.4571 GE12L06  XGE12L06
G1/4 15 315 13,5 12 32,5 43,5 24 27 1.4571 GE15L02  XGE15L02
G3/8 15 315 13,5 12 32,5 43,5 24 27 1.4571 GE15L03  XGE15L03
G1/2 15 315 14 14 35 46 27 27 1.4571 GE15L04  XGE15L04
G3/4 15 315 15 16 38 49 32 27 1.4571 GE15L06  XGE15L06
G1 15 315 16 18 41 52 41 27 1.4571 GE15L08  XGE15L08
G3/8 18 315 14 12 33,5 45,5 27 32 1.4571 GE18L03  XGE18L03
G1/2 18 315 14,5 14 36 48 27 32 1.4571 GE18L04  XGE18L04
G3/4 18 315 14,5 16 38 50 32 32 1.4571 GE18L06  XGE18L06
G1 18 315 15,5 18 41 53 41 32 1.4571 GE18L08  XGE18L08
G3/8 22 160 18 12 37,5 49,5 32 36 1.4571 GE22L03  XGE22L03
G1/2 22 160 16,5 14 38 50 32 36 1.4571 GE22L04  XGE22L04
G3/4 22 160 16,5 16 40 52 32 36 1.4571 GE22L06  XGE22L06
G1 22 160 17,5 18 43 55 41 36 1.4571 GE22L08  XGE22L08
G1/2 28 160 17,5 14 39 53 41 41 1.4571 GE28L04  XGE28L04
G3/4 28 160 17,5 16 41 55 41 41 1.4571 GE28L06  XGE28L06
G1 28 160 17,5 18 43 57 41 41 1.4571 GE28L08  XGE28L08
G1 1/4 28 160 18,5 20 46 60 50 41 1.4571 GE28L10  XGE28L10
G1 35 160 17,5 18 46 62 46 50 1.4571 GE35L08  XGE35L08
G1 1/4 35 160 17,5 20 48 64 50 50 1.4571 GE35L10  XGE35L10
G1 1/2 35 160 19,5 22 52 68 55 50 1.4571 GE35L12  XGE35L12
G1 1/4 42 160 19 20 50 66 55 60 1.4571 GE42L10  XGE42L10
G1 1/2 42 160 19 22 52 68 55 60 1.4571 GE42L12  XGE42L12

Verwandte Artikel

GE-LR-ED

GE-LR-ED

GE-LR-KEG

GE-LR-KEG

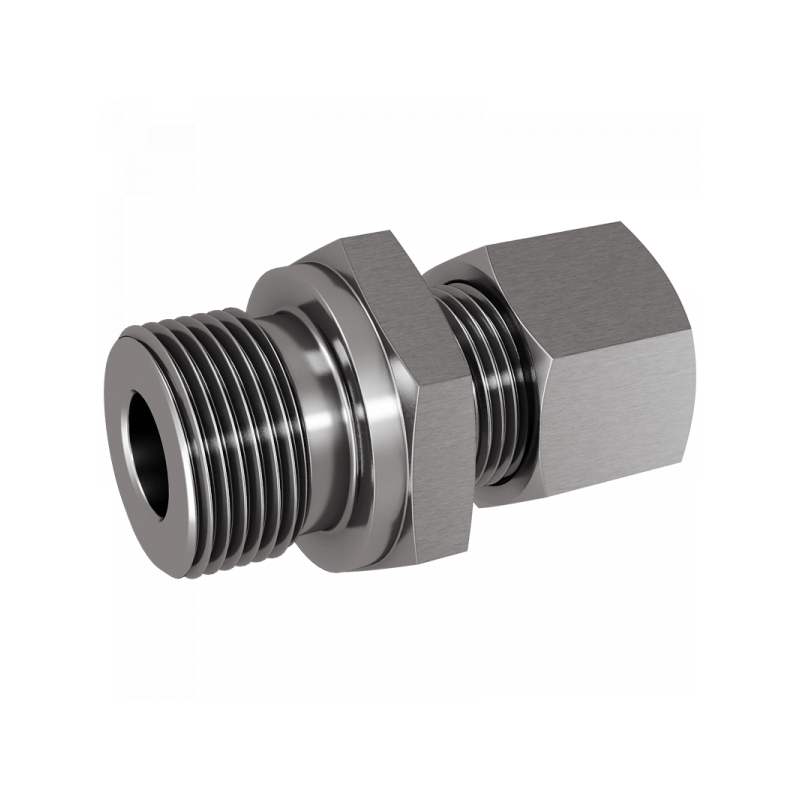

GE-LM

GE-LM

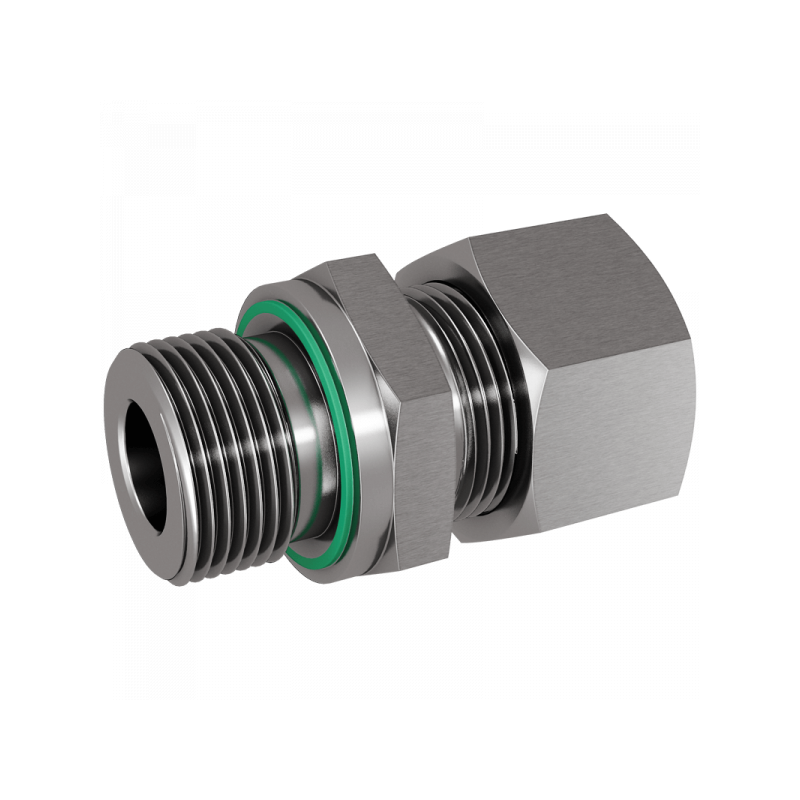

GE-LM-ED
