Schneidringverschraubungen

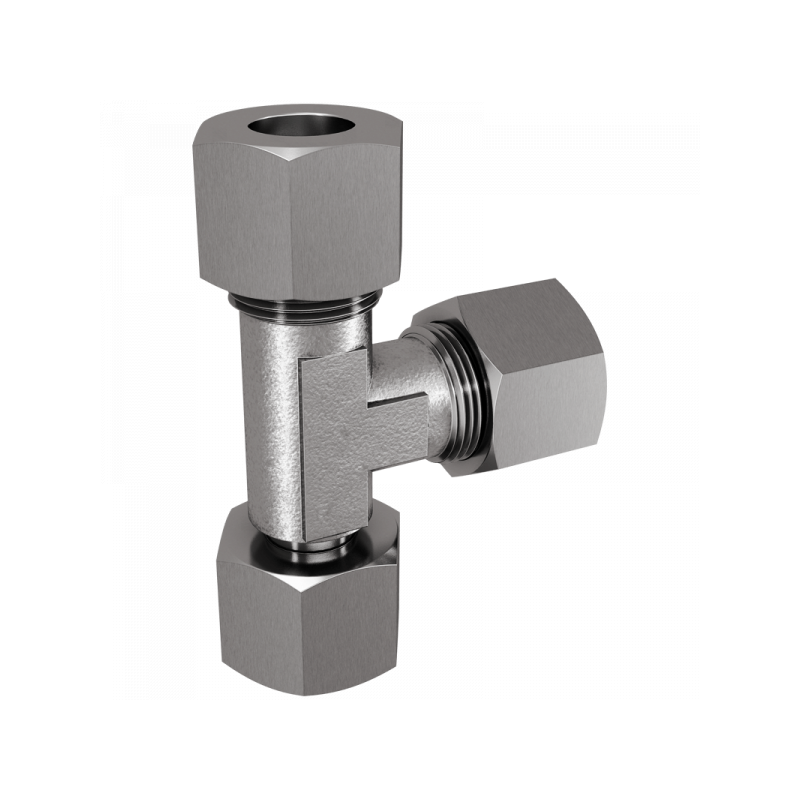

Einstellbare Verschraubungen mit Schaft

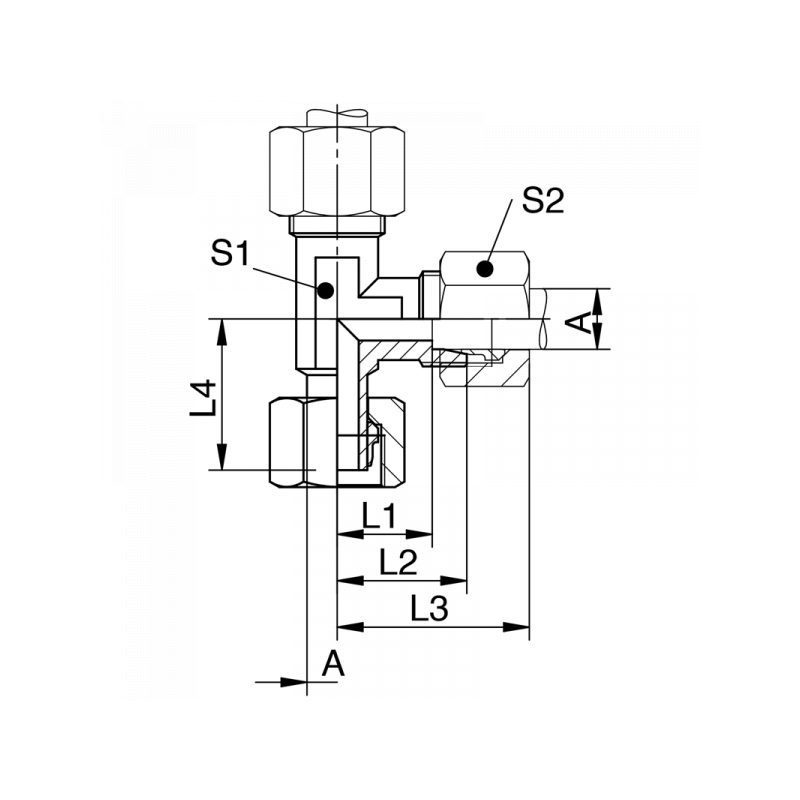

A	PN / Bar	L1 / mm	L2 / mm	L3 / mm	L4 / mm	S1	S2	Material	Art.Nr.	Stutzen
06	315	12	19	29	26	12	14	1.4571	EVL06L	EVL06LO
08	315	14	21	31	27,5	12	17	1.4571	EVL08L	EVL08LO
10	315	15	22	33	29	14	19	1.4571	EVL10L	EVL10LO
12	315	17	24	35	30,5	17	22	1.4571	EVL12L	EVL12LO
15	315	21	28	39	32,5	19	27	1.4571	EVL15L	EVL15LO
18	315	23,5	31	43	35,5	24	32	1.4571	EVL18L	EVL18LO
22	160	27,5	35	47	38,5	27	36	1.4571	EVL22L	EVL22LO
28	160	30,5	38	52	43,5	36	41	1.4571	EVL28L	EVL28LO
35	160	34,5	45	61	54,5	41	50	1.4571	EVL35L	EVL35LO
42	160	40	51	67	60	50	60	1.4571	EVL42L	EVL42LO
06	630	16	23	33	27	12	17	1.4571	EVL06S	EVL06SO
08	630	17	24	34	29	14	19	1.4571	EVL08S	EVL08SO
10	630	17,5	25	37	31	17	22	1.4571	EVL10S	EVL10SO
12	630	21,5	29	41	33	17	24	1.4571	EVL12S	EVL12SO
14	630	22	30	42	35	19	27	1.4571	EVL14S	EVL14SO
16	400	24,5	33	46	37,5	24	30	1.4571	EVL16S	EVL16SO
20	400	26,5	37	52	44,5	27	36	1.4571	EVL20S	EVL20SO
25	400	30	42	58	50,5	36	46	1.4571	EVL25S	EVL25SO
30	400	35,5	49	65	56,5	41	50	1.4571	EVL30S	EVL30SO
38	250	41	57	76	66,5	50	60	1.4571	EVL38S	EVL38SO
