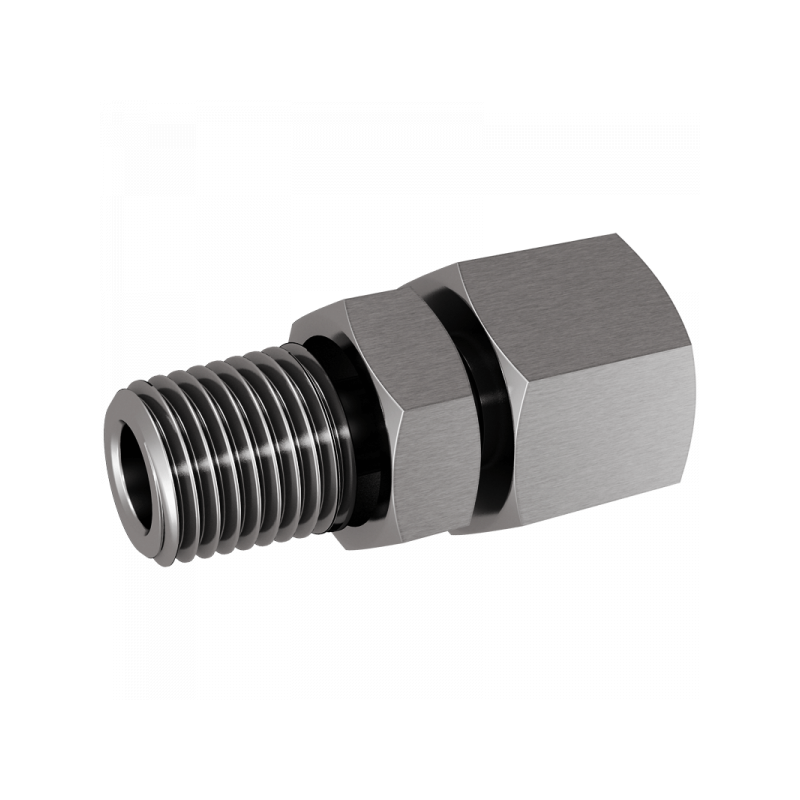

EVGE-LR/SR-NPT:

A B PN / Bar L1 / mm L2 / mm S1 S2 Material Art.Nr. PDF
1/8NPT 06 315 10 39 14 14 1.4571 EVGE06LN01
1/4NPT 08 315 15 40 14 17 1.4571 EVGE08LN02
1/4NPT 10 315 15 42 17 19 1.4571 EVGE10LN02
3/8NPT 12 315 15 47 19 22 1.4571 EVGE12LN03
1/2NPT 15 315 20 50 22 27 1.4571 EVGE15LN04
1/2NPT 18 315 20 50 22 32 1.4571 EVGE18LN04
3/4NPT 22 160 20 52 30 36 1.4571 EVGE22LN06
1NPT 28 160 25 60 36 41 1.4571 EVGE28LN08
1 1/4NPT 35 160 26 62 46 50 1.4571 EVGE35LN10
1 1/2NPT 42 160 26 66 50 60 1.4571 EVGE42LN12
1/4NPT 06 630 15 41 17 17 1.4571 EVGE06SN02
1/4NPT 08 630 15 42 19 19 1.4571 EVGE08SN02
3/8NPT 10 630 15 45 19 22 1.4571 EVGE10SN03
3/8NPT 12 630 15 45 19 24 1.4571 EVGE12SN03
1/2NPT 14 630 20 52 22 27 1.4571 EVGE14SN04
1/2NPT 16 400 20 52 22 30 1.4571 EVGE16SN04
3/4NPT 20 400 20 61 30 36 1.4571 EVGE20SN06
1NPT 25 400 25 70 36 46 1.4571 EVGE25SN08
1 1/4NPT 30 400 26 71 46 50 1.4571 EVGE30SN10
1 1/2NPT 38 250 26 78 50 60 1.4571 EVGE38SN12
