Schneidringverschraubungen

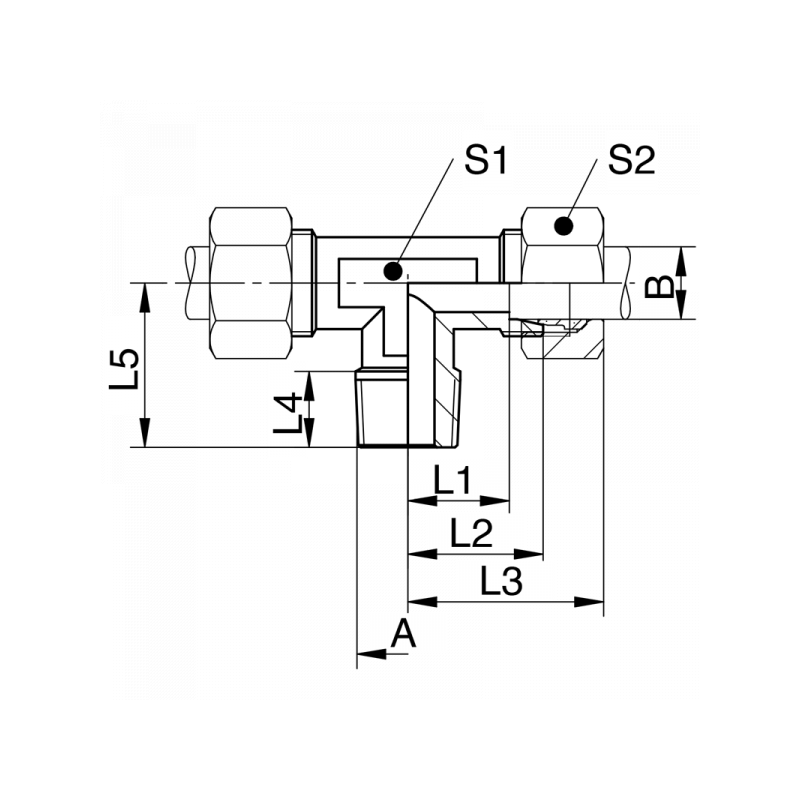

T-Einschraubverschraubungen

A	B	PN / Bar	L1 / mm	L2 / mm	L3 / mm	L4 / mm	L5 / mm	S1	S2	Material	Art.Nr.	Stutzen
R1/8keg	06	315	12	19	29	8	20	12	14	1.4571	TE06L01	XTE06L01
R1/4keg	06	315	14	21	31	12	26	12	14	1.4571	TE06L02	XTE06L02
R1/4keg	08	315	14	21	31	12	26	12	17	1.4571	TE08L02	XTE08L02
R3/8keg	08	315	17	24	34	12	28	17	17	1.4571	TE08L03	XTE08L03
R1/2keg	08	315	20	27	37	14	32	17	17	1.4571	TE08L04	XTE08L04
R1/4keg	10	315	15	22	33	12	27	14	19	1.4571	TE10L02	XTE10L02
R3/8keg	10	315	17	24	35	12	28	17	19	1.4571	TE10L03	XTE10L03
R1/2keg	10	315	21	28	39	14	32	17	19	1.4571	TE10L04	XTE10L04
R1/4keg	12	315	17	24	35	12	28	17	22	1.4571	TE12L02	XTE12L02
R3/8keg	12	315	17	24	35	12	28	17	22	1.4571	TE12L03	XTE12L03
R3/8keg	15	315	21	28	39	12	34	19	27	1.4571	TE15L03	XTE15L03
R1/2keg	15	315	21	28	39	14	34	19	27	1.4571	TE15L04	XTE15L04
R3/8keg	18	315	22,5	30	42	12	35	24	32	1.4571	TE18L03	XTE18L03
R1/2keg	18	315	23,5	31	43	14	36	24	32	1.4571	TE18L04	XTE18L04
R1/4keg	06	630	16	23	33	12	26	12	17	1.4571	TE06S02	XTE06S02
R1/4keg	08	630	17	24	34	12	27	14	19	1.4571	TE08S02	XTE08S02
R3/8keg	10	630	17,5	25	37	12	28	17	22	1.4571	TE10S03	XTE10S03
R1/2keg	12	630	22,5	30	42	14	32	17	24	1.4571	TE12S04	XTE12S04
R1/2keg	14	630	22	30	42	14	32	17	27	1.4571	TE14S04	XTE14S04
R1/2keg	16	400	24,5	33	46	14	32	24	30	1.4571	TE16S04	XTE16S04
