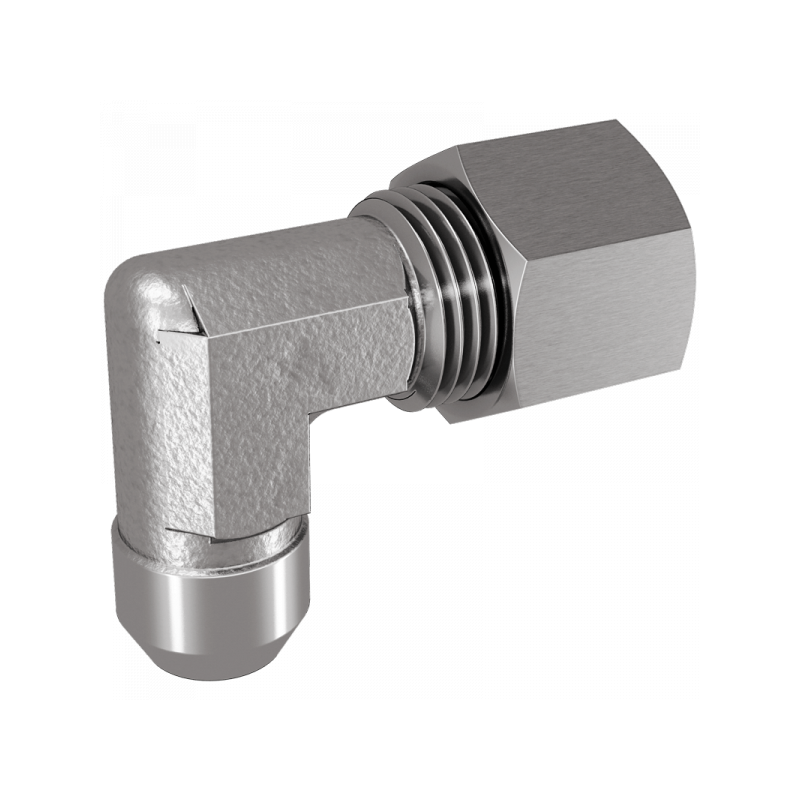

WASV-L/S:

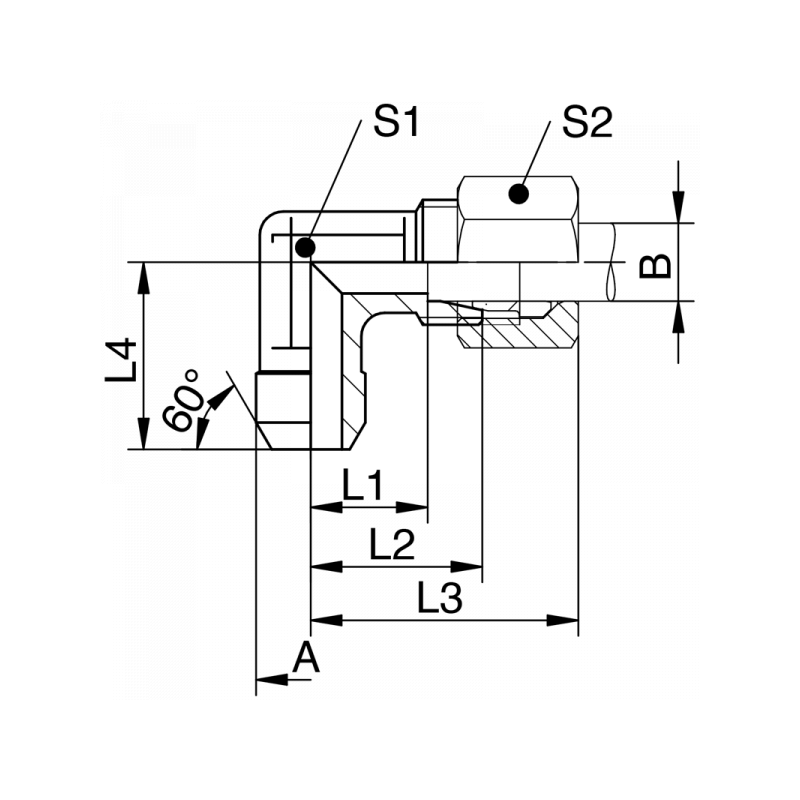

A B PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 Material Art.Nr. Stutzen PDF
10 06 315 12 19 29 19 12 14 1.4571 WASV06L  XWASV06L
12 08 315 14 21 31 23 12 17 1.4571 WASV08L  XWASV08L
14 10 315 15 22 33 24 14 19 1.4571 WASV10L  XWASV10L
16 12 315 17 24 35 25 17 22 1.4571 WASV12L  XWASV12L
19 15 315 21 28 39 30 19 27 1.4571 WASV15L  XWASV15L
22 18 315 23,5 31 43 33 24 32 1.4571 WASV18L  XWASV18L
27 22 160 27,5 35 47 37 27 36 1.4571 WASV22L  XWASV22L
32 28 160 30,5 38 52 42 36 41 1.4571 WASV28L  XWASV28L
40 35 160 34,5 45 61 49 41 50 1.4571 WASV35L  XWASV35L
46 42 160 40 51 67 57 50 60 1.4571 WASV42L  XWASV42L
11 06 630 16 23 33 23 12 17 1.4571 WASV06S  XWASV06S
13 08 630 17 24 34 24 14 19 1.4571 WASV08S  XWASV08S
15 10 630 17,5 25 37 25 17 22 1.4571 WASV10S  XWASV10S
17 12 630 21,5 29 41 29 17 24 1.4571 WASV12S  XWASV12S
19 14 630 22 30 42 30 19 27 1.4571 WASV14S  XWASV14S
21 16 400 24,5 33 46 33 24 30 1.4571 WASV16S  XWASV16S
26 20 400 26,5 37 52 37 27 36 1.4571 WASV20S  XWASV20S
31 25 400 30 42 58 42 36 46 1.4571 WASV25S  XWASV25S
36 30 400 35,5 49 65 49 41 50 1.4571 WASV30S  XWASV30S
44 38 250 41 57 76 57 50 60 1.4571 WASV38S  XWASV38S
