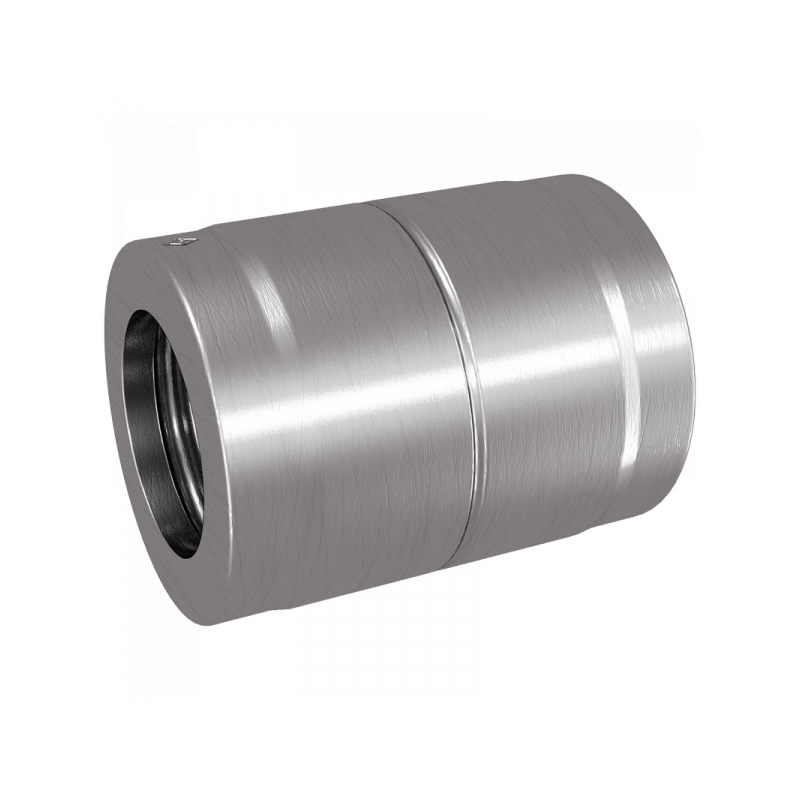

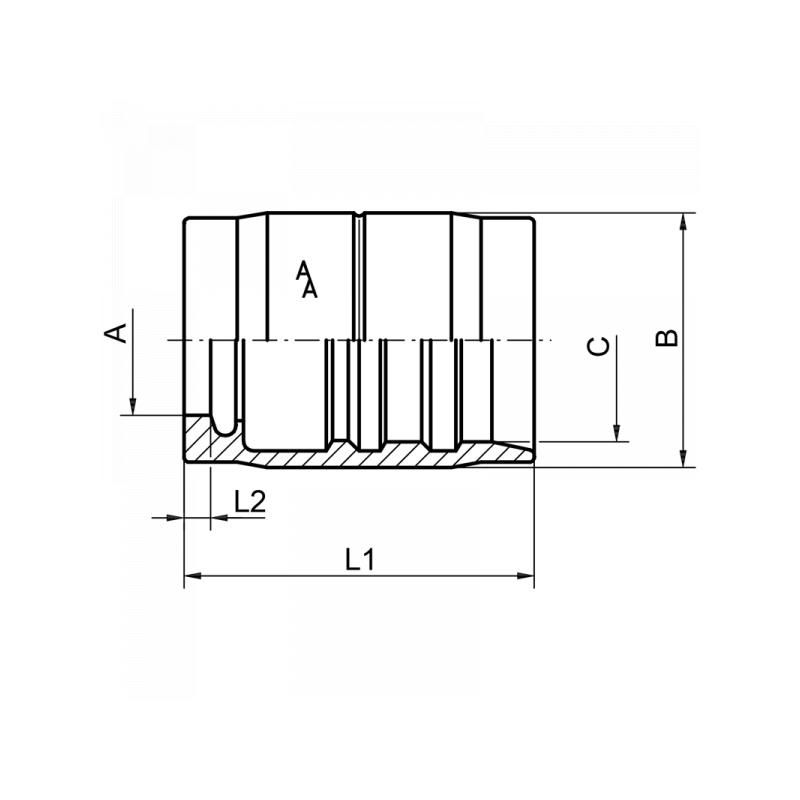

4040: Pressfassung 4040 (4010 nur DN06), für Schlauch nach EN 855 2TE und 3TE für Nichtschälung
| A / mm | B / mm | DN | L1 / mm | L2 / mm | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|
| 13,0 | 22,3 | 8 | 31 | 2,5 | 17,2 | 1.4571 | 4040DN08 | |
| 14,2 | 24 | 10 | 33 | 2,5 | 19,2 | 1.4571 | 4040DN10 | |
| 17,8 | 28 | 12 | 36 | 2,5 | 23,0 | 1.4571 | 4040DN12 | |
| 21,8 | 33 | 16 | 38 | 2,5 | 26,9 | 1.4571 | 4040DN16 | |
| 24,6 | 36 | 20 | 44 | 3 | 29,9 | 1.4571 | 4040DN20 | |
| 30,8 | 43 | 25 | 52 | 3,7 | 37,2 | 1.4571 | 4040DN25 | |
| 37,7 | 49 | 32 | 60 | 4 | 43,5 | 1.4571 | 4040DN32 |
Verwandte Artikel

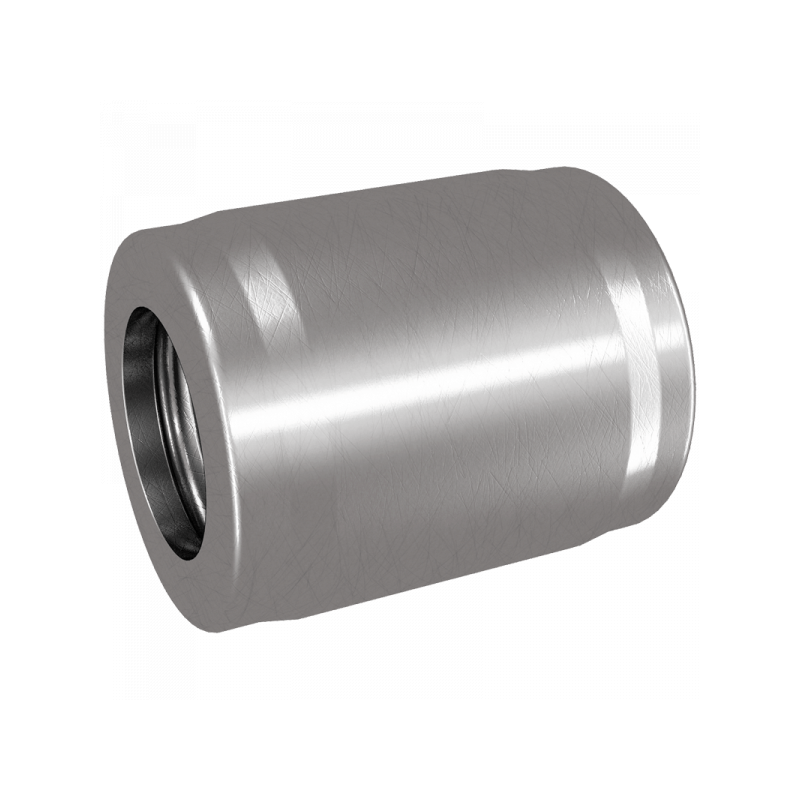

4010

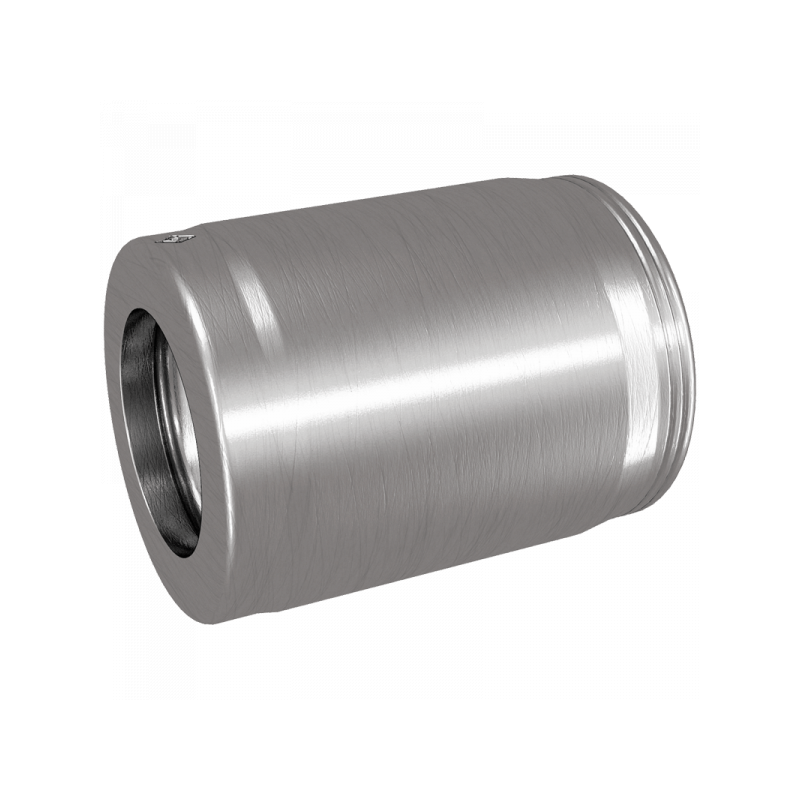

4020
