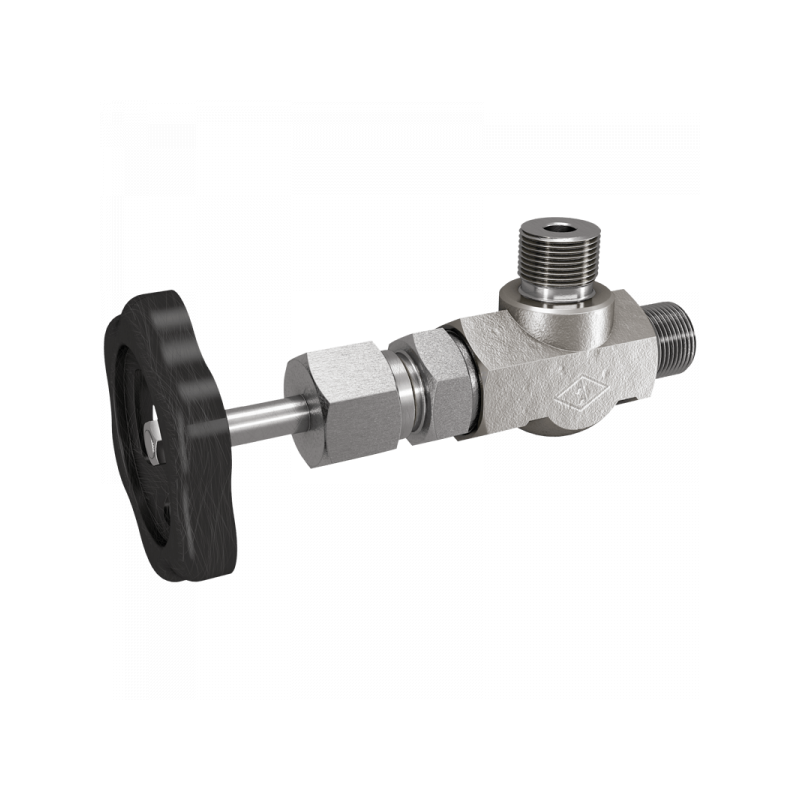

Fig. 109/Z: Hochdruck-Absperr-Eckventil, beiderseits BSPP Außengewinde, Material: 1.0460, 1.4571, 1.4104

Hochdruck-Absperr-Eckventil, beiderseits BSPP Außengewinde, Material: 1.0460, 1.4571, 1.4104
Hochdruck-Absperr-Eckventil, beiderseits BSPP Außengewinde, Material: 1.0460, 1.4571, 1.4104
A DN PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm F / mm Material Art.Nr. PDF
G1/4 5 400 -20°C / +400°C 37 110 40 15 70 1.0460 10109Z025
G3/8 6 400 -20°C / +400°C 37 110 40 15 70 1.0460 10109Z035
G1/2 8 400 -20°C / +400°C 37 110 40 17 70 1.0460 10109Z045
G3/4 10 400 -20°C / +400°C 39 125 50 19 90 1.0460 10109Z065
G1 10 250 -20°C / +400°C 39 160 50 19 90 1.0460 10109Z085
G1/2 8 400 -20°C / +400°C 37 110 40 17 70 1.4104 10109Z044
G3/4 10 400 -20°C / +400°C 39 125 50 19 90 1.4104 10109Z064
G1 15 250 -20°C / +400°C 55 160 65 21 100 1.4104 10109Z084
G1/4 5 400 -20°C / +250°C 37 110 40 15 70 1.4571 10109Z023
G3/8 6 400 -20°C / +250°C 37 110 40 15 70 1.4571 10109Z033
G1/2 8 400 -20°C / +250°C 37 110 40 17 70 1.4571 10109Z043
G3/4 10 400 -20°C / +250°C 39 125 50 19 90 1.4571 10109Z063
G1 15 250 -20°C / +250°C 55 160 65 21 100 1.4571 10109Z083
G1 1/4 18 160 -20°C / +250°C 55 160 65 22 100 1.4571 10109Z103
G1 1/2 24 160 -20°C / +250°C 55 160 65 24 100 1.4571 10109Z123
