Schneidringverschraubungen

Gewindereduzierungen

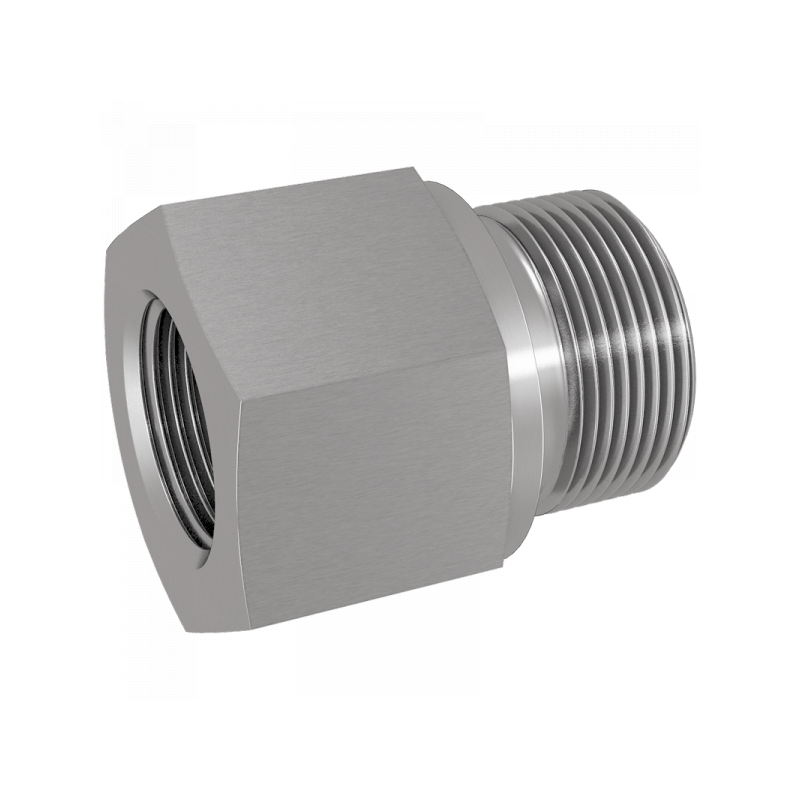

RI: Gewindereduzierung, Einschraubgewinde BSPP mit Dichtkante Form B, Aufschraubgewinde BSPP

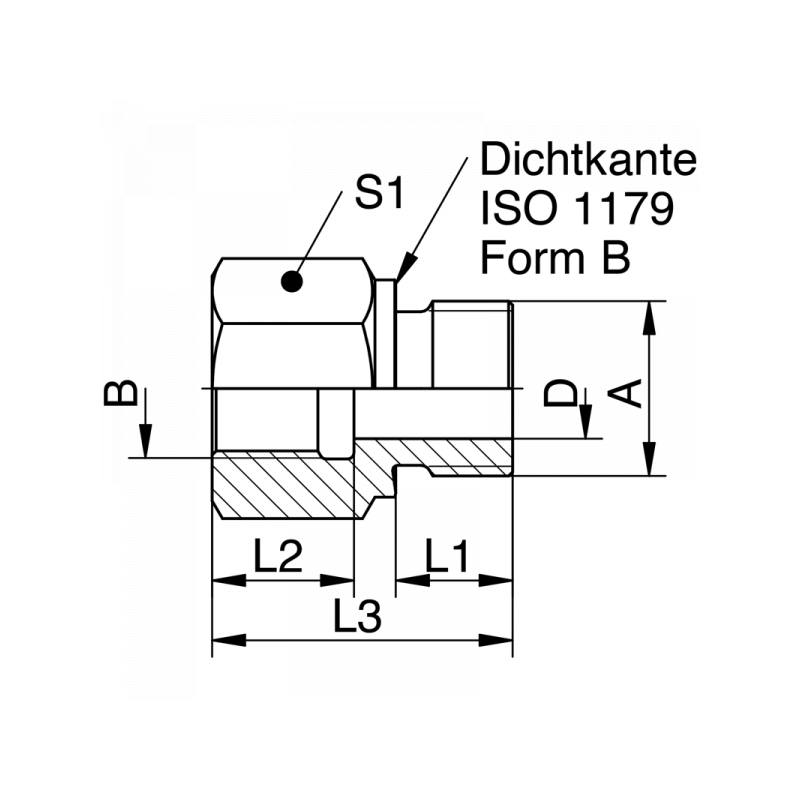

Gewindereduzierung, Einschraubgewinde BSPP mit Dichtkante Form B, Aufschraubgewinde BSPP
Gewindereduzierung, Einschraubgewinde BSPP mit Dichtkante Form B, Aufschraubgewinde BSPP
A B PN / Bar L1 / mm L2 / mm L3 / mm S1 D Material Art.Nr. PDF
G1/8 G1/4 400 8 17 31 19 4 1.4571 RI01X02
G1/8 G1/4 400 8 17 31 19 4 1.4571 RI01X02
G1/8 G3/8 400 8 17 32 24 4 1.4571 RI01X03
G1/8 G3/8 400 8 17 32 24 4 1.4571 RI01X03
G1/8 G1/2 400 8 20 36 27 4 1.4571 RI01X04
G1/8 G1/2 400 8 20 36 27 4 1.4571 RI01X04
G1/4 G1/8 400 12 12 28 19 5 1.4571 RI02X01
G1/4 G1/8 400 12 12 28 19 5 1.4571 RI02X01
G1/4 G3/8 400 12 17 36 24 5 1.4571 RI02X03
G1/4 G3/8 400 12 17 36 24 5 1.4571 RI02X03
G1/4 G1/2 400 12 20 40 27 5 1.4571 RI02X04
G1/4 G1/2 400 12 20 40 27 5 1.4571 RI02X04
G1/4 G3/4 315 12 22 43 36 5 1.4571 RI02X06
G1/4 G3/4 315 12 22 43 36 5 1.4571 RI02X06
G3/8 G1/8 400 12 8 22,5 22 8,5 1.4571 RI03X01
G3/8 G1/8 400 12 8 22,5 22 8,5 1.4571 RI03X01
G3/8 G1/4 400 12 17 36 22 8 1.4571 RI03X02
G3/8 G1/4 400 12 17 36 22 8 1.4571 RI03X02
G3/8 G1/2 400 12 20 41 27 8 1.4571 RI03X04
G3/8 G1/2 400 12 20 41 27 8 1.4571 RI03X04
G3/8 G3/4 315 12 22 44 36 8 1.4571 RI03X06
G3/8 G3/4 315 12 22 44 36 8 1.4571 RI03X06
G3/8 G1 315 12 24,5 47 41 8 1.4571 RI03X08
G3/8 G1 315 12 24,5 47 41 8 1.4571 RI03X08
G1/2 G1/8 400 14 8 24 27 8,5 1.4571 RI04X01
G1/2 G1/8 400 14 8 24 27 8,5 1.4571 RI04X01
G1/2 G1/4 315 14 12 24 27 11,5 1.4571 RI04X02
G1/2 G1/4 315 14 12 24 27 11,5 1.4571 RI04X02
G1/2 G3/8 315 14 17 36 27 12 1.4571 RI04X03
G1/2 G3/8 315 14 17 36 27 12 1.4571 RI04X03
G1/2 G1/2 315 14 20 39 27 12 1.4571 RI04X04
G1/2 G1/2 315 14 20 39 27 12 1.4571 RI04X04
G1/2 G3/4 315 14 22 46 36 12 1.4571 RI04X06
G1/2 G3/4 315 14 22 46 36 12 1.4571 RI04X06
G1/2 G1 315 14 24,5 49 41 12 1.4571 RI04X08
G1/2 G1 315 14 24,5 49 41 12 1.4571 RI04X08
G1/2 G1 1/4 160 14 26,5 53 55 12 1.4571 RI04X10
G1/2 G1 1/4 160 14 26,5 53 55 12 1.4571 RI04X10
G1/2 G1 1/2 160 14 28,5 55 60 12 1.4571 RI04X12
G1/2 G1 1/2 160 14 28,5 55 60 12 1.4571 RI04X12
G3/4 G1/4 315 16 12 26 32 11,5 1.4571 RI06X02
G3/4 G1/4 315 16 12 26 32 11,5 1.4571 RI06X02
G3/4 G3/8 315 16 12 26 32 15 1.4571 RI06X03
G3/4 G3/8 315 16 12 26 32 15 1.4571 RI06X03
G3/4 G1/2 315 16 20 41 32 16 1.4571 RI06X04
G3/4 G1/2 315 16 20 41 32 16 1.4571 RI06X04
G3/4 G1 315 16 24,5 51 41 16 1.4571 RI06X08
G3/4 G1 315 16 24,5 51 41 16 1.4571 RI06X08
G3/4 G1 1/4 160 16 26,5 55 55 16 1.4571 RI06X10
G3/4 G1 1/4 160 16 26,5 55 55 16 1.4571 RI06X10
G3/4 G1 1/2 160 16 28,5 57 60 16 1.4571 RI06X12
G3/4 G1 1/2 160 16 28,5 57 60 16 1.4571 RI06X12
G1 G3/8 315 18 12 29 41 15 1.4571 RI08X03
G1 G3/8 315 18 12 29 41 15 1.4571 RI08X03
G1 G1/2 315 18 14 29 41 18,5 1.4571 RI08X04
G1 G1/2 315 18 14 29 41 18,5 1.4571 RI08X04
G1 G3/4 315 18 22 47 41 20 1.4571 RI08X06
G1 G3/4 315 18 22 47 41 20 1.4571 RI08X06
G1 G1 315 18 24,5 52 41 20 1.4571 RI08X08
G1 G1 315 18 24,5 52 41 20 1.4571 RI08X08
G1 G1 1/4 160 18 26,5 57 55 20 1.4571 RI08X10
G1 G1 1/4 160 18 26,5 57 55 20 1.4571 RI08X10
G1 G1 1/2 160 18 28,5 59 60 20 1.4571 RI08X12
G1 G1 1/2 160 18 28,5 59 60 20 1.4571 RI08X12
G1 1/4 G1/2 160 20 14 32 50 18,5 1.4571 RI10X04
G1 1/4 G1/2 160 20 14 32 50 18,5 1.4571 RI10X04
G1 1/4 G3/4 160 20 16 32 50 24,5 1.4571 RI10X06
G1 1/4 G3/4 160 20 16 32 50 24,5 1.4571 RI10X06
G1 1/4 G1 160 20 24,5 52 50 25 1.4571 RI10X08
G1 1/4 G1 160 20 24,5 52 50 25 1.4571 RI10X08
G1 1/4 G1 1/2 160 20 28,5 60 60 25 1.4571 RI10X12
G1 1/4 G1 1/2 160 20 28,5 60 60 25 1.4571 RI10X12
G1 1/2 G1/2 160 22 14 36 55 19 1.4571 RI12X04
G1 1/2 G1/2 160 22 14 36 55 19 1.4571 RI12X04
G1 1/2 G3/4 160 22 16 36 55 24 1.4571 RI12X06
G1 1/2 G3/4 160 22 16 36 55 24 1.4571 RI12X06
G1 1/2 G1 160 22 18 36 55 31 1.4571 RI12X08
G1 1/2 G1 160 22 18 36 55 31 1.4571 RI12X08
G1 1/2 G1 1/4 160 22 26,5 58 55 32 1.4571 RI12X10
G1 1/2 G1 1/4 160 22 26,5 58 55 32 1.4571 RI12X10
G2 G1 1/2 160 24 28,5 62 70 40 1.4571 RI16X12
G2 G1 1/2 160 24 28,5 62 70 40 1.4571 RI16X12

Verwandte Artikel

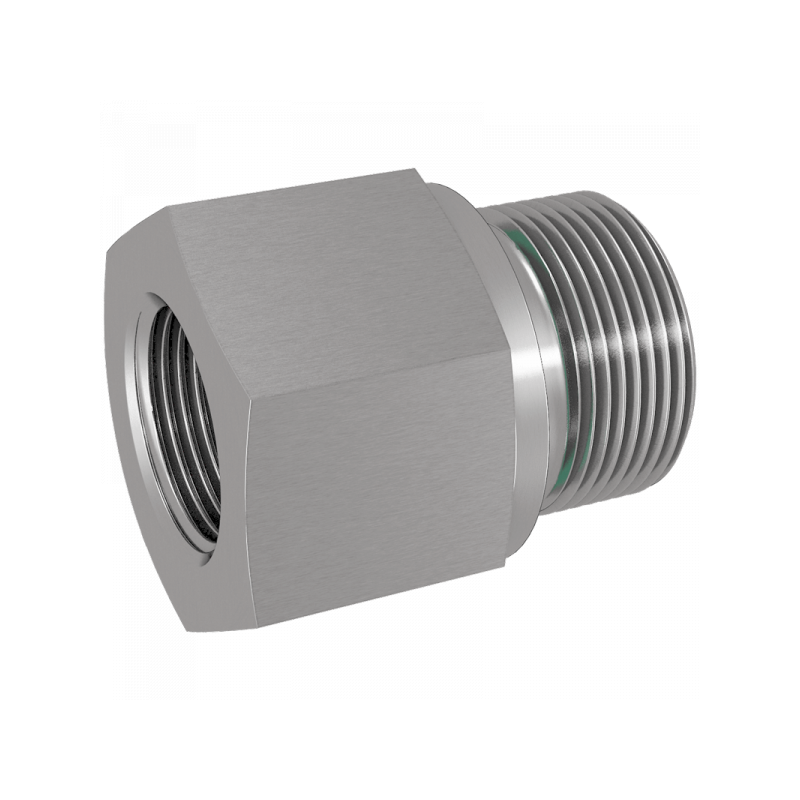

RI-ED
