Schneidringverschraubungen

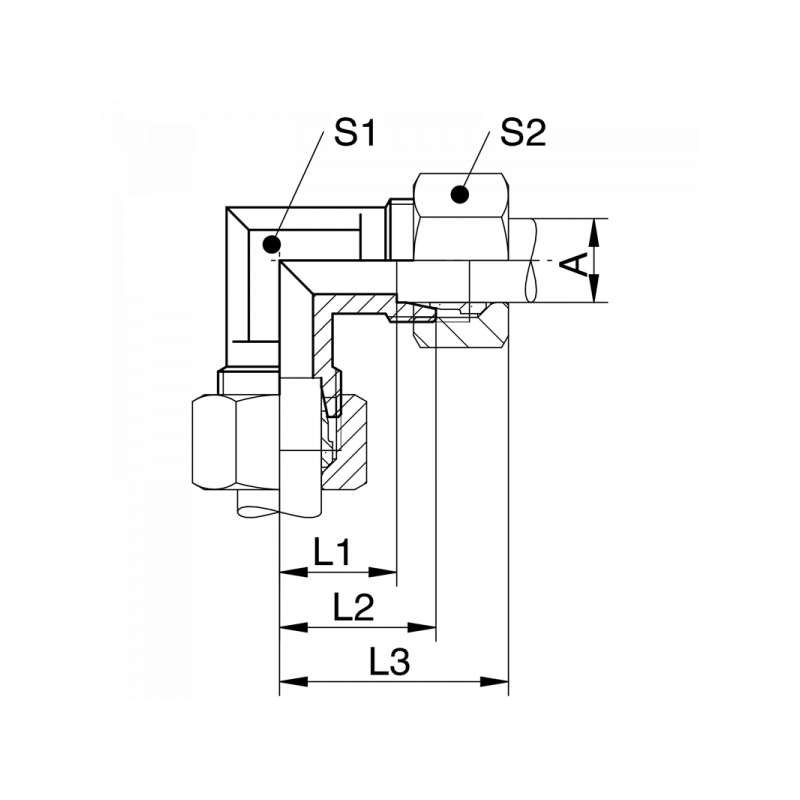

Gerade, Winkel- und T-Verschraubungen

A	PN / Bar	L1 / mm	L2 / mm	L3 / mm	S1	S2	Material	Art.Nr.	Stutzen
06	315	12	19	29	12	14	1.4571	W06L	XW06L
08	315	14	21	31	12	17	1.4571	W08L	XW08L
10	315	15	22	33	14	19	1.4571	W10L	XW10L
12	315	17	24	35	17	22	1.4571	W12L	XW12L
15	315	21	28	39	19	27	1.4571	W15L	XW15L
18	315	23,5	31	43	24	32	1.4571	W18L	XW18L
22	160	27,5	35	47	27	36	1.4571	W22L	XW22L
28	160	30,5	38	52	36	41	1.4571	W28L	XW28L
35	160	34,5	45	61	41	50	1.4571	W35L	XW35L
42	160	40	51	67	50	60	1.4571	W42L	XW42L
06	630	16	23	33	12	17	1.4571	W06S	XW06S
08	630	17	24	34	14	19	1.4571	W08S	XW08S
10	630	17,5	25	37	17	22	1.4571	W10S	XW10S
12	630	21,5	29	41	17	24	1.4571	W12S	XW12S
14	630	22	30	42	19	27	1.4571	W14S	XW14S
16	400	24,5	33	46	24	30	1.4571	W16S	XW16S
20	400	26,5	37	52	27	36	1.4571	W20S	XW20S
25	400	30	42	58	36	46	1.4571	W25S	XW25S
30	400	35,5	49	65	41	50	1.4571	W30S	XW30S
38	250	41	57	76	50	60	1.4571	W38S	XW38S
