Schneidringverschraubungen

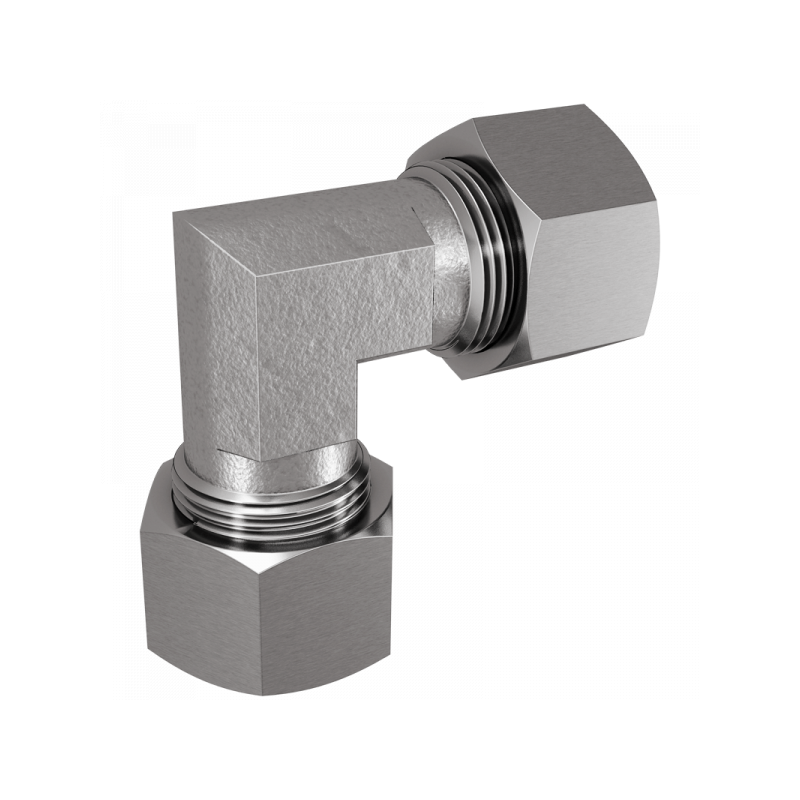

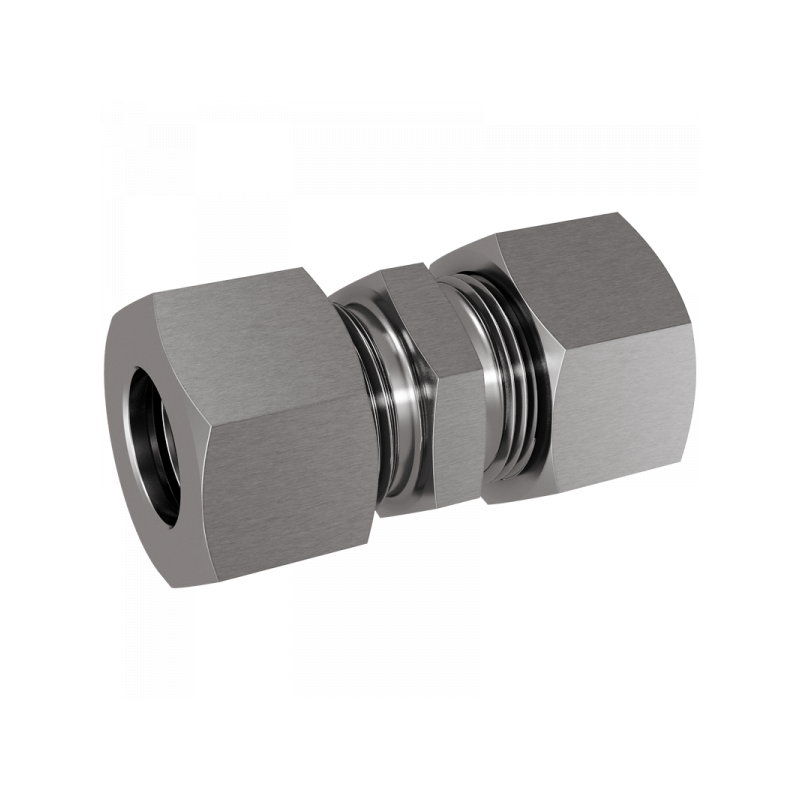

Gerade, Winkel- und T-Verschraubungen

A	PN / Bar	L1 / mm	L2 / mm	L3 / mm	S1	S2	Material	Art.Nr.	Stutzen
06	315	12	19	19	12	14	1.4571	T06L	XT06L
08	315	14	21	31	12	17	1.4571	T08L	XT08L
10	315	15	22	33	14	19	1.4571	T10L	XT10L
12	315	17	24	35	17	22	1.4571	T12L	XT12L
15	315	21	28	39	19	27	1.4571	T15L	XT15L
18	315	23,5	31	43	24	32	1.4571	T18L	XT18L
22	160	27,5	35	47	27	36	1.4571	T22L	XT22L
28	160	30,5	38	52	36	41	1.4571	T28L	XT28L
35	160	34,5	45	61	41	50	1.4571	T35L	XT35L
42	160	40	51	67	50	60	1.4571	T42L	XT42L
06	630	16	23	33	12	17	1.4571	T06S	XT06S
08	630	17	24	34	14	19	1.4571	T08S	XT08S
10	630	17,5	25	37	17	22	1.4571	T10S	XT10S
12	630	21,5	29	41	17	24	1.4571	T12S	XT12S
14	630	22	30	42	19	27	1.4571	T14S	XT14S
16	400	24,5	33	46	24	30	1.4571	T16S	XT16S
20	400	26,5	37	52	27	36	1.4571	T20S	XT20S
25	400	30	42	58	36	46	1.4571	T25S	XT25S
30	400	35,5	49	65	41	50	1.4571	T30S	XT30S
38	250	41	57	76	50	60	1.4571	T38S	XT38S
