Cutting ring fittings

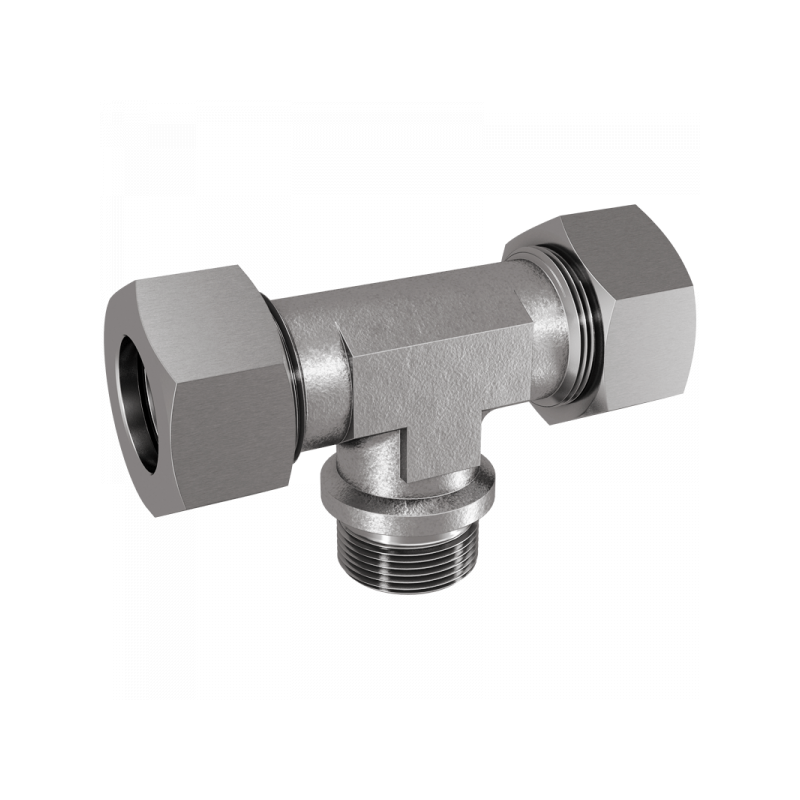

T-male stud couplings

A	B	PN / Bar	L1 / mm	L2 / mm	L3 / mm	L4 / mm	L5 / mm	S1	S2	Material	Art.Nr.	Stutzen
G3/4	22	160	27,5	35	47	16	26	27	36	1.4571	TE22L06	XTE22L06
G1	28	160	30,5	38	52	18	30	36	41	1.4571	TE28L08	XTE28L08
G1 1/4	35	160	34,5	45	61	20	34	41	50	1.4571	TE35L10	XTE35L10
G1 1/2	42	160	40	51	67	22	39	50	60	1.4571	TE42L12	XTE42L12
G3/4	20	400	26,5	37	52	16	26	27	36	1.4571	TE20S06	XTE20S06
G1	25	400	30	42	58	18	30	36	46	1.4571	TE25S08	XTE25S08
G1 1/4	30	400	35,5	49	65	20	34	41	50	1.4571	TE30S10	XTE30S10
G1 1/2	38	250	41	55	74	22	39	50	60	1.4571	TE38S12	XTE38S12
