Cutting ring fittings

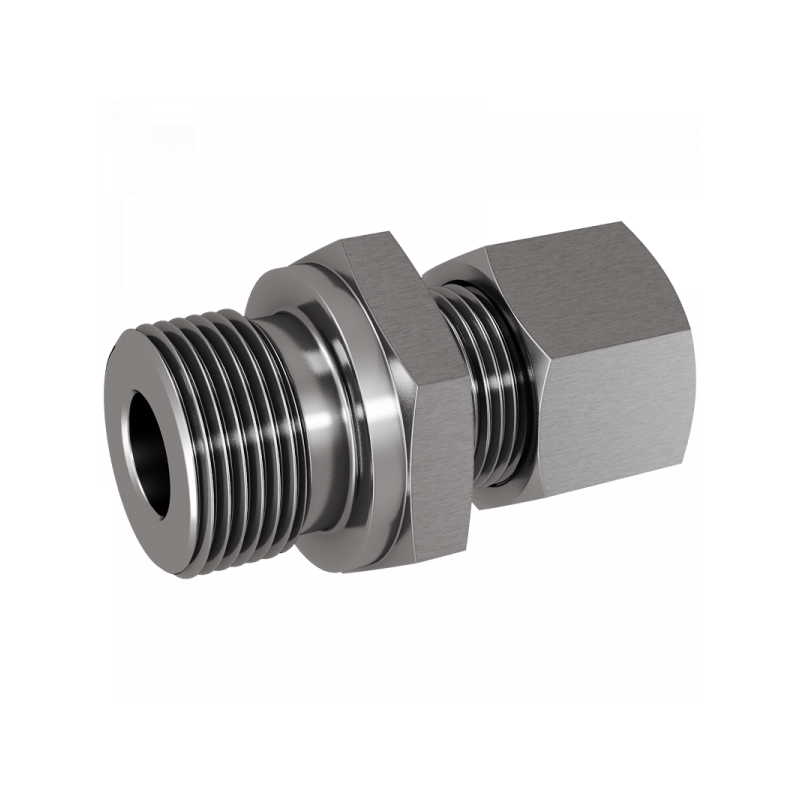

Straight male stud couplings

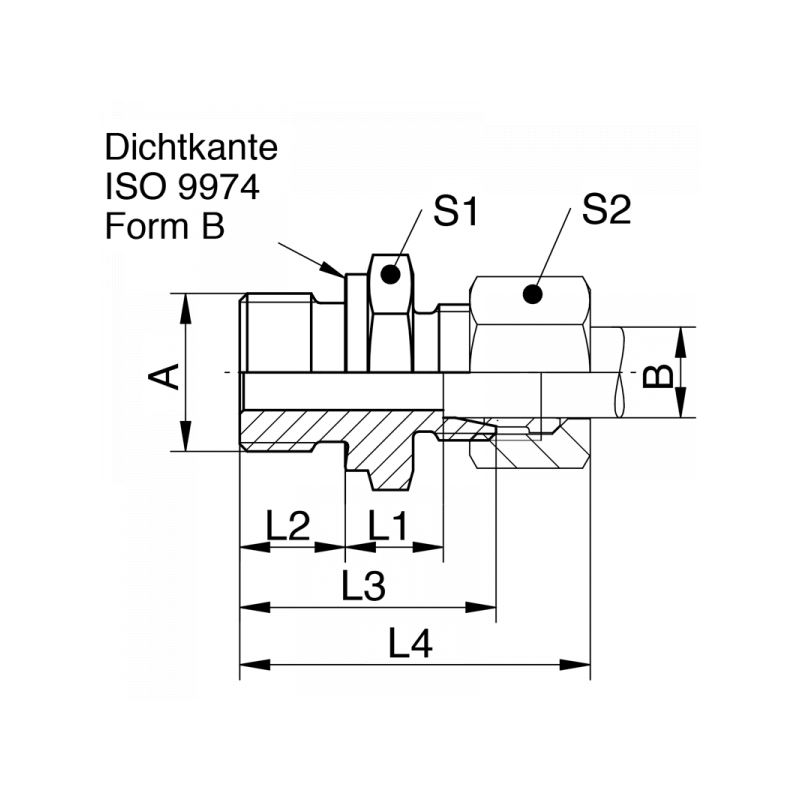

A	B	PN / Bar	L1 / mm	L2 / mm	L3 / mm	L4 / mm	S1	S2	Material	Art.Nr.	Stutzen
M12x1,5	06	630	13	12	32	42	17	17	1.4571	GE06SM12	XGE06SM12
M14x1,5	06	630	15	12	34	44	19	17	1.4571	GE06SM14	XGE06SM14
M16x1,5	06	630	15	12	34	44	22	17	1.4571	GE06SM16	XGE06SM16
M14x1,5	08	630	15	12	34	44	19	19	1.4571	GE08SM14	XGE08SM14
M16x1,5	10	630	15	12	34,5	46,5	22	22	1.4571	GE10SM16	XGE10SM16
M18x1,5	10	630	15,5	12	35	47	24	22	1.4571	GE10SM18	XGE10SM18
M10x1	12	630	16,5	8	32	44	22	24	1.4571	GE12SM10	XGE12SM10
M14x1,5	12	630	16,5	12	36	48	22	24	1.4571	GE12SM14	XGE12SM14
M16x1,5	12	630	16,5	12	36	48	22	24	1.4571	GE12SM16	XGE12SM16
M18x1,5	12	630	17	12	36,5	48,5	24	24	1.4571	GE12SM18	XGE12SM18
M20x1,5	12	630	17,5	14	39	51	27	24	1.4571	GE12SM20	XGE12SM20
M22x1,5	12	630	17,5	14	39	51	27	24	1.4571	GE12SM22	XGE12SM22
M18x1,5	14	630	19	12	39	51	24	27	1.4571	GE14SM18	XGE14SM18
M22x1,5	14	630	19	14	41	53	27	27	1.4571	GE14SM22	XGE14SM22
M22x1,5	16	400	18,5	14	41	54	27	30	1.4571	GE16SM22	XGE16SM22
M27x2	16	400	20,5	16	45	58	32	30	1.4571	GE16SM27	XGE16SM27
M22x1,5	20	400	20,5	14	45	60	32	36	1.4571	GE20SM22	XGE20SM22
M27x2	20	400	20,5	16	47	62	32	36	1.4571	GE20SM27	XGE20SM27
M27x2	25	400	23	16	51	67	41	46	1.4571	GE25SM27	XGE25SM27
M33x2	25	400	23	18	53	69	41	46	1.4571	GE25SM33	XGE25SM33
M42x2	30	400	23,5	20	57	73	50	50	1.4571	GE30SM42	XGE30SM42
M48x2	38	250	26	22	57	76	55	60	1.4571	GE38SM48	XGE38SM48
