Cutting ring fittings

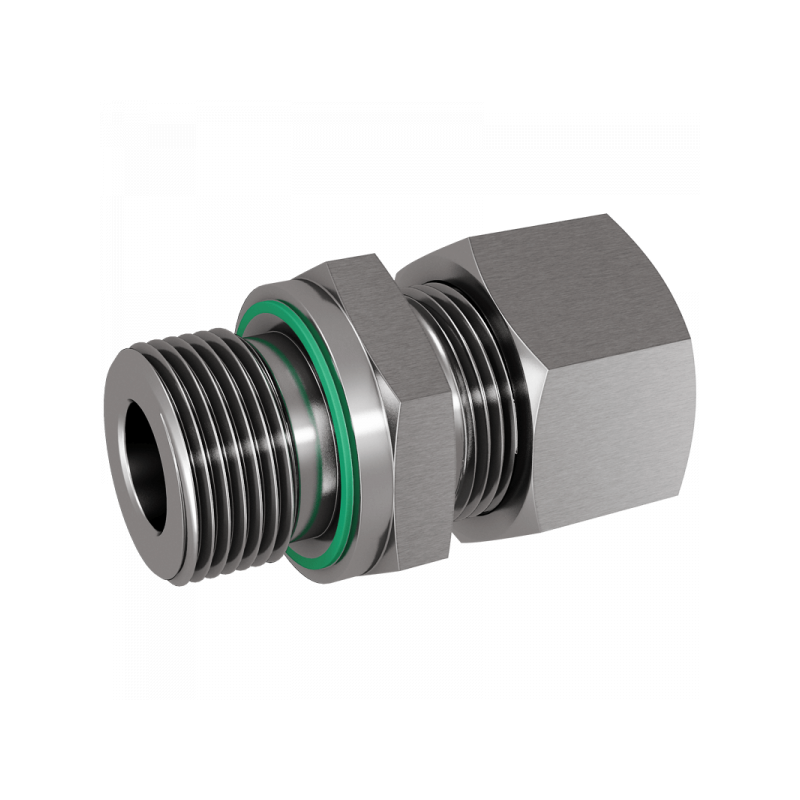

Straight male stud couplings

GE-LR-ED:

Technical features
Documents

A	B	PN / Bar	L1 / mm	L2 / mm	L3 / mm	L4 / mm	S1	S2	Material	Art.Nr.	Stutzen
G1/8	06	315	8,5	8	23,5	33,5	14	14	1.4571	GE06LED01	XGE06LED01
G1/4	06	315	10	12	29	39	19	14	1.4571	GE06LED02	XGE06LED02
G3/8	06	315	11,5	12	30,5	40,5	22	14	1.4571	GE06LED03	XGE06LED03
G1/2	06	315	12	14	33	43	27	14	1.4571	GE06LED04	XGE06LED04
G1/8	08	315	8,5	8	24,5	34,5	14	17	1.4571	GE08LED01	XGE08LED01
G1/4	08	315	10	12	29	39	19	17	1.4571	GE08LED02	XGE08LED02
G3/8	08	315	11,5	12	30,5	40,5	22	17	1.4571	GE08LED03	XGE08LED03
G1/2	08	315	12	14	33	43	27	17	1.4571	GE08LED04	XGE08LED04
G1/8	10	315	10,5	8	25,5	36,5	17	19	1.4571	GE10LED01	XGE10LED01
G1/4	10	315	11	12	30	41	19	19	1.4571	GE10LED02	XGE10LED02
G3/8	10	315	12,5	12	31,5	42,5	22	19	1.4571	GE10LED03	XGE10LED03
G1/2	10	315	13	14	34	45	27	19	1.4571	GE10LED04	XGE10LED04
G1/4	12	315	12	12	31	42	19	22	1.4571	GE12LED02	XGE12LED02
G3/8	12	315	12,5	12	31,5	42,5	22	22	1.4571	GE12LED03	XGE12LED03
G1/2	12	315	13	14	34	45	27	22	1.4571	GE12LED04	XGE12LED04
G3/4	12	315	14	16	37	48	32	22	1.4571	GE12LED06	XGE12LED06
G1/4	15	315	13,5	12	32,5	43,5	24	27	1.4571	GE15LED02	XGE15LED02
G3/8	15	315	13,5	12	32,5	43,5	24	27	1.4571	GE15LED03	XGE15LED03
G1/2	15	315	14	14	35	46	27	27	1.4571	GE15LED04	XGE15LED04
G3/4	15	315	15	16	38	49	32	27	1.4571	GE15LED06	XGE15LED06
G3/8	18	315	14	12	33,5	45,5	27	32	1.4571	GE18LED03	XGE18LED03
G1/2	18	315	14,5	14	36	48	27	32	1.4571	GE18LED04	XGE18LED04
G3/4	18	315	14,5	16	38	50	32	32	1.4571	GE18LED06	XGE18LED06
G1	18	315	15,5	18	41	53	41	32	1.4571	GE18LED08	XGE18LED08
G3/8	22	160	18	12	37,5	49,5	32	36	1.4571	GE22LED03	XGE22LED03
G1/2	22	160	16,5	14	38	50	32	36	1.4571	GE22LED04	XGE22LED04
G3/4	22	160	16,5	16	40	52	32	36	1.4571	GE22LED06	XGE22LED06
G1	22	160	17,5	18	43	55	41	36	1.4571	GE22LED08	XGE22LED08
G1 1/4	22	160	18,5	20	46	58	50	36	1.4571	GE22LED10	XGE22LED10
G1/2	28	160	17,5	14	39	53	41	41	1.4571	GE28LED04	XGE28LED04
G3/4	28	160	17,5	16	41	55	41	41	1.4571	GE28LED06	XGE28LED06
G1	28	160	17,5	18	43	57	41	41	1.4571	GE28LED08	XGE28LED08
G1 1/4	28	160	18,5	20	46	60	50	41	1.4571	GE28LED10	XGE28LED10
G1	35	160	17,5	18	46	62	46	50	1.4571	GE35LED08	XGE35LED08
G1 1/4	35	160	17,5	20	48	64	50	50	1.4571	GE35LED10	XGE35LED10
G1 1/2	35	160	19,5	22	52	66	55	50	1.4571	GE35LED12	XGE35LED12
G1 1/4	42	160	19	20	50	66	55	60	1.4571	GE42LED10	XGE42LED10
G1 1/2	42	160	19	22	52	68	55	60	1.4571	GE42LED12	XGE42LED12

Download product overview
