Cutting ring fittings

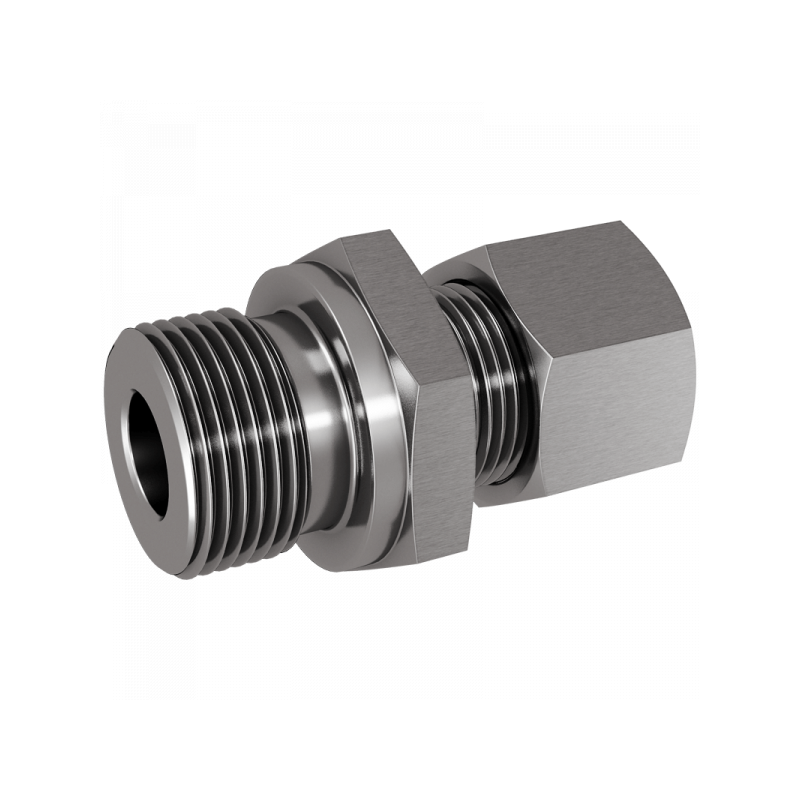

Straight male stud couplings

GE-LR:

Technical features
Documents

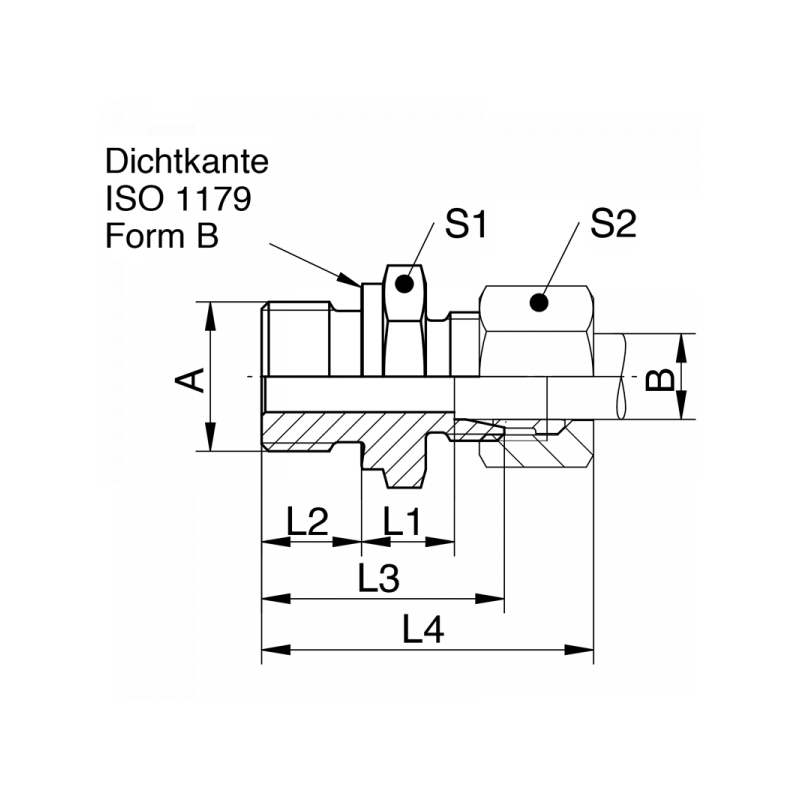

A	B	PN / Bar	L1 / mm	L2 / mm	L3 / mm	L4 / mm	S1	S2	Material	Art.Nr.	Stutzen
G1/8	06	315	8,5	8	23,5	33,5	14	14	1.4571	GE06L01	XGE06L01
G1/4	06	315	10	12	29	39	19	14	1.4571	GE06L02	XGE06L02
G3/8	06	315	11,5	12	30,5	40,5	22	14	1.4571	GE06L03	XGE06L03
G1/2	06	315	12	14	33	43	27	14	1.4571	GE06L04	XGE06L04
G1/8	08	315	8,5	8	24,5	34,5	14	17	1.4571	GE08L01	XGE08L01
G1/4	08	315	10	12	29	39	19	17	1.4571	GE08L02	XGE08L02
G3/8	08	315	11,5	12	30,5	40,5	22	17	1.4571	GE08L03	XGE08L03
G1/2	08	315	12	14	33	43	27	17	1.4571	GE08L04	XGE08L04
G1/8	10	315	10,5	8	25,5	36,5	17	19	1.4571	GE10L01	XGE10L01
G1/4	10	315	11	12	30	41	19	19	1.4571	GE10L02	XGE10L02
G3/8	10	315	12,5	12	31,5	42,5	22	19	1.4571	GE10L03	XGE10L03
G1/2	10	315	13	14	34	45	27	19	1.4571	GE10L04	XGE10L04
G1/8	12	315	11,5	8	26,5	37,5	19	22	1.4571	GE12L01	XGE12L01
G1/4	12	315	12	12	31	42	19	22	1.4571	GE12L02	XGE12L02
G3/8	12	315	12,5	12	31,5	42,5	22	22	1.4571	GE12L03	XGE12L03
G1/2	12	315	13	14	34	45	27	22	1.4571	GE12L04	XGE12L04
G3/4	12	315	14	16	37	48	32	22	1.4571	GE12L06	XGE12L06
G1/4	15	315	13,5	12	32,5	43,5	24	27	1.4571	GE15L02	XGE15L02
G3/8	15	315	13,5	12	32,5	43,5	24	27	1.4571	GE15L03	XGE15L03
G1/2	15	315	14	14	35	46	27	27	1.4571	GE15L04	XGE15L04
G3/4	15	315	15	16	38	49	32	27	1.4571	GE15L06	XGE15L06
G1	15	315	16	18	41	52	41	27	1.4571	GE15L08	XGE15L08
G3/8	18	315	14	12	33,5	45,5	27	32	1.4571	GE18L03	XGE18L03
G1/2	18	315	14,5	14	36	48	27	32	1.4571	GE18L04	XGE18L04
G3/4	18	315	14,5	16	38	50	32	32	1.4571	GE18L06	XGE18L06
G1	18	315	15,5	18	41	53	41	32	1.4571	GE18L08	XGE18L08
G3/8	22	160	18	12	37,5	49,5	32	36	1.4571	GE22L03	XGE22L03
G1/2	22	160	16,5	14	38	50	32	36	1.4571	GE22L04	XGE22L04
G3/4	22	160	16,5	16	40	52	32	36	1.4571	GE22L06	XGE22L06
G1	22	160	17,5	18	43	55	41	36	1.4571	GE22L08	XGE22L08
G1/2	28	160	17,5	14	39	53	41	41	1.4571	GE28L04	XGE28L04
G3/4	28	160	17,5	16	41	55	41	41	1.4571	GE28L06	XGE28L06
G1	28	160	17,5	18	43	57	41	41	1.4571	GE28L08	XGE28L08
G1 1/4	28	160	18,5	20	46	60	50	41	1.4571	GE28L10	XGE28L10
G1	35	160	17,5	18	46	62	46	50	1.4571	GE35L08	XGE35L08
G1 1/4	35	160	17,5	20	48	64	50	50	1.4571	GE35L10	XGE35L10
G1 1/2	35	160	19,5	22	52	68	55	50	1.4571	GE35L12	XGE35L12
G1 1/4	42	160	19	20	50	66	55	60	1.4571	GE42L10	XGE42L10
G1 1/2	42	160	19	22	52	68	55	60	1.4571	GE42L12	XGE42L12
