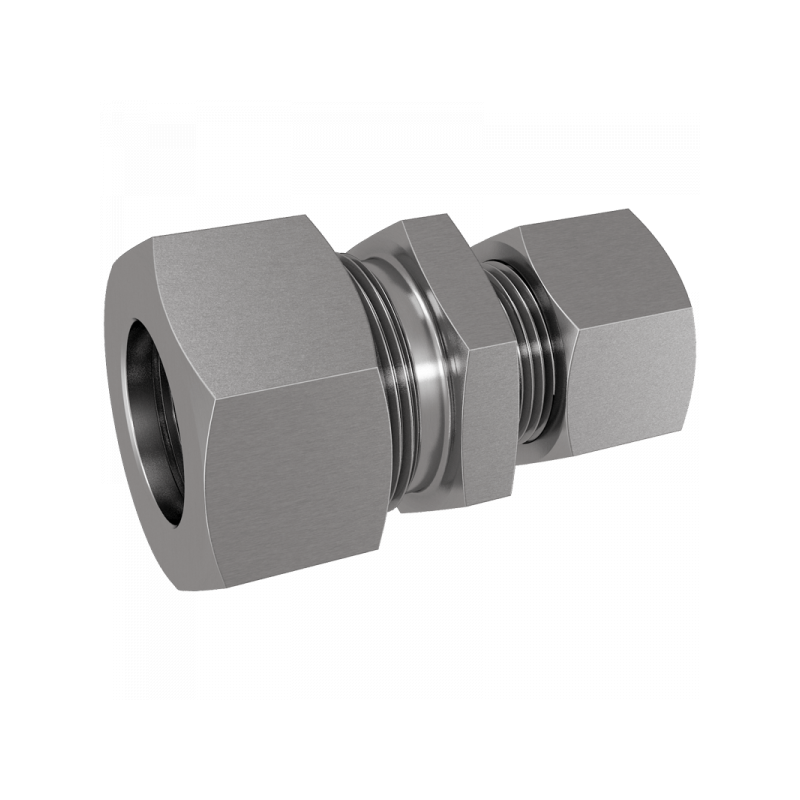

GR-S:

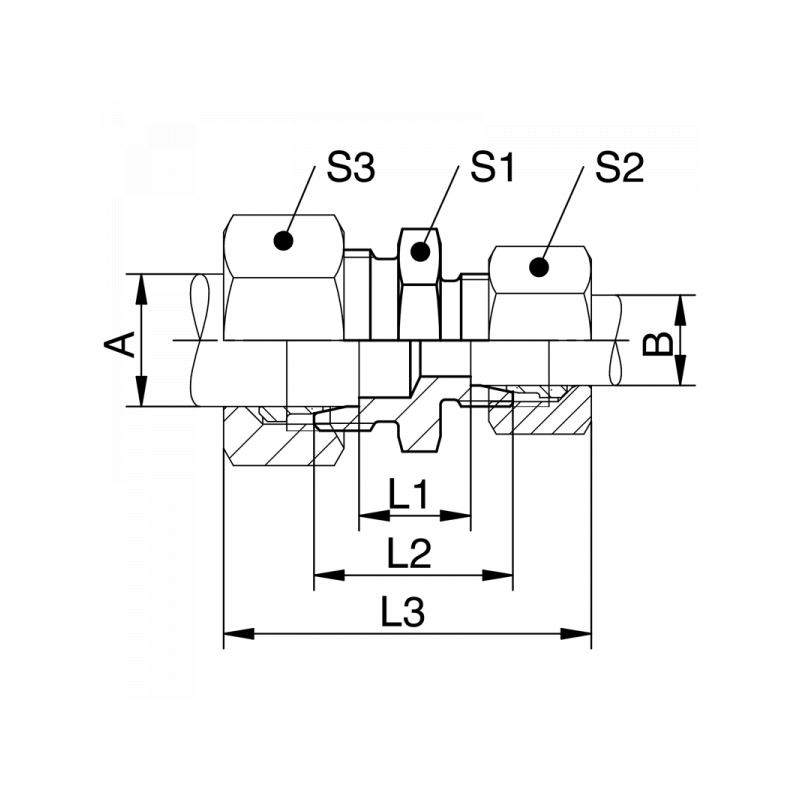

A B PN / Bar L1 / mm L2 / mm L3 / mm S1 S2 S3 Material Art.Nr. Stutzen PDF
08 06 630 18 32 52 17 17 19 1.4571 GR0806S  XGR0806S
10 06 630 17,5 32 54 19 17 22 1.4571 GR1006S  XGR1006S
10 08 630 17,5 32 54 19 19 22 1.4571 GR1008S  XGR1008S
12 06 630 19,5 34 56 22 17 24 1.4571 GR1206S  XGR1206S
12 08 630 19,5 34 56 22 19 24 1.4571 GR1208S  XGR1208S
12 10 630 19 34 58 22 22 24 1.4571 GR1210S  XGR1210S
14 08 630 20 35 57 24 19 27 1.4571 GR1408S  XGR1408S
14 10 630 20,5 36 60 24 22 27 1.4571 GR1410S  XGR1410S
14 12 630 20,5 36 60 24 24 27 1.4571 GR1412S  XGR1412S
16 06 400 20,5 36 59 27 17 30 1.4571 GR1606S  XGR1606S
16 08 400 20,5 36 59 27 19 30 1.4571 GR1608S  XGR1608S
16 10 400 20 36 61 27 22 30 1.4571 GR1610S  XGR1610S
16 12 400 20 36 61 27 24 30 1.4571 GR1612S  XGR1612S
16 14 400 21,5 36 61 27 27 30 1.4571 GR1614S  XGR1614S
20 10 400 22 40 67 32 22 36 1.4571 GR2010S  XGR2010S
20 12 400 22 40 67 32 24 36 1.4571 GR2012S  XGR2012S
20 14 400 21,5 40 67 32 27 30 1.4571 GR2014S  XGR2014S
20 16 400 23 42 70 32 30 36 1.4571 GR2016S  XGR2016S
25 10 400 23,5 43 71 41 22 46 1.4571 GR2510S  XGR2510S
25 12 400 23,5 43 71 41 24 46 1.4571 GR2512S  XGR2512S
25 14 400 26 46 74 41 27 46 1.4571 GR2514S  XGR2514S
25 16 400 25,5 46 75 41 30 46 1.4571 GR2516S  XGR2516S
25 20 400 23,5 46 77 41 36 46 1.4571 GR2520S  XGR2520S
30 12 400 25 46 74 46 24 50 1.4571 GR3012S  XGR3012S
30 14 400 24,5 46 74 46 27 50 1.4571 GR3014S  XGR3014S
30 16 400 27 49 78 46 30 50 1.4571 GR3016S  XGR3016S
30 20 400 26 50 81 46 36 50 1.4571 GR3020S  XGR3020S
30 25 400 26,5 52 84 46 46 50 1.4571 GR3025S  XGR3025S
38 16 250 27,5 52 84 55 30 60 1.4571 GR3816S  XGR3816S
38 20 250 30 54 88 55 36 60 1.4571 GR3820S  XGR3820S
38 25 250 29 57 92 55 46 60 1.4571 GR3825S  XGR3825S
38 30 250 29,5 59 94 55 50 60 1.4571 GR3830S  XGR3830S
