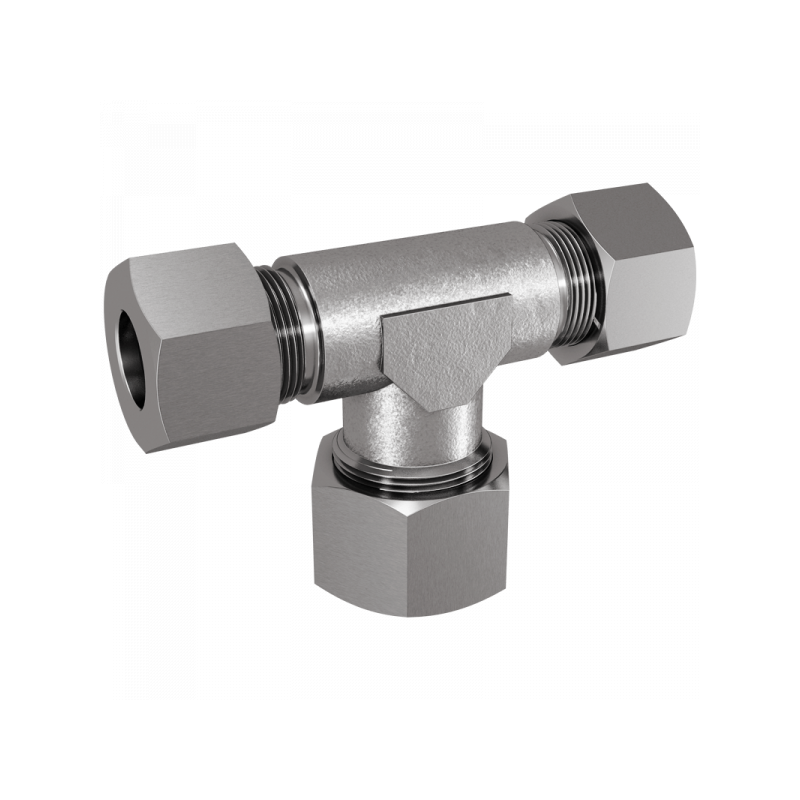

TR-S:

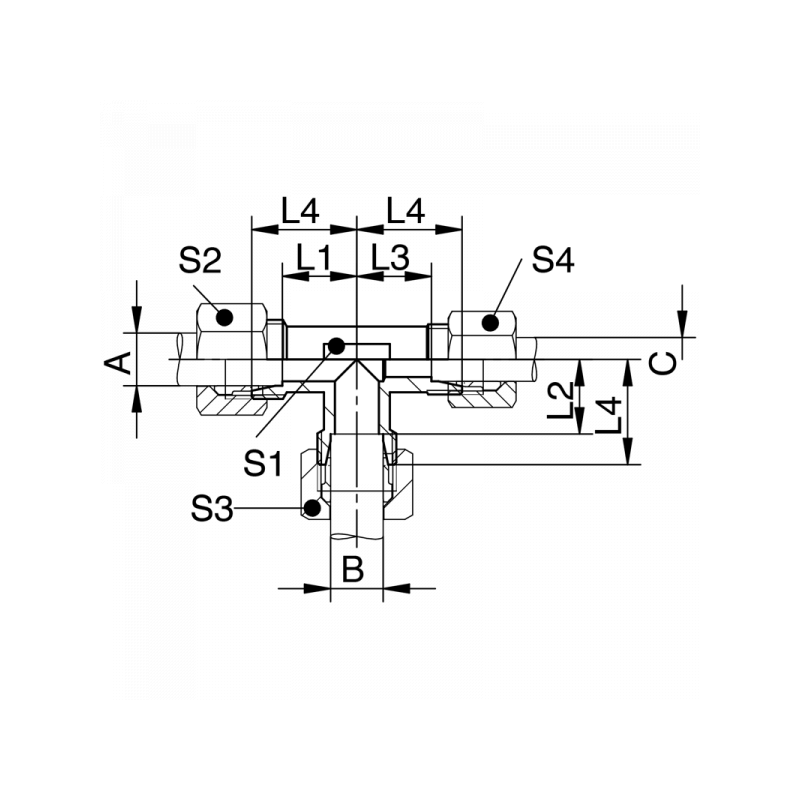

A B C PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm S1 S2 S3 S4 Material Art.Nr. Stutzen PDF
10 12 12 630 21,5 21,5 21,5 29 17 22 24 24 1.4571 TR101212S3  XTR101212S3
12 08 12 630 21,5 22 21,5 29 17 24 19 24 1.4571 TR120812S3  XTR120812S3
12 10 12 630 21,5 21,5 21,5 29 17 24 22 24 1.4571 TR121012S3  XTR121012S3
12 16 12 400 25,5 24,5 25,5 33 24 24 30 24 1.4571 TR121612S3  XTR121612S3
14 10 14 630 22 22,5 22 30 19 27 22 27 1.4571 TR141014S3  XTR141014S3
16 10 16 400 24,5 25,5 24,5 33 24 30 22 30 1.4571 TR161016S3  XTR161016S3
16 12 16 400 24,5 25,5 24,5 33 24 30 24 30 1.4571 TR161216S3  XTR161216S3
16 14 16 400 24,5 25 24,5 33 24 30 27 30 1.4571 TR161416S3  XTR161416S3
16 16 25 400 33,5 33,5 30 42 36 30 30 46 1.4571 TR161625S  XTR161625S
16 20 16 400 28,5 26,5 28,5 37 27 30 36 30 1.4571 TR162016S3  XTR162016S3
16 25 16 400 33,5 30 33,5 42 36 30 46 30 1.4571 TR162516S3  XTR162516S3
20 08 20 400 26,5 30 26,5 37 27 36 19 36 1.4571 TR200820S3  XTR200820S3
20 12 20 400 26,5 29,5 26,5 37 27 36 24 36 1.4571 TR201220S3  XTR201220S3
20 16 20 400 26,5 28,5 26,5 37 27 36 30 36 1.4571 TR201620S3  XTR201620S3
20 25 20 400 31,5 30 31,5 42 36 36 46 36 1.4571 TR202520S3  XTR202520S3
25 16 25 400 30 33,5 30 42 36 46 30 46 1.4571 TR251625S3  XTR251625S3
25 20 25 400 30 31,5 30 42 36 46 36 46 1.4571 TR252025S3  XTR252025S3
25 25 16 400 30 30 33,5 42 36 46 46 30 1.4571 TR252516S3  XTR252516S3
30 16 30 400 35,5 40,5 35,5 49 41 50 30 50 1.4571 TR301630S  XTR301630S
30 20 30 400 35,5 38,5 35,5 49 41 50 36 50 1.4571 TR302030S  XTR302030S
30 25 25 400 35,5 37 37 49 41 50 46 46 1.4571 TR302525S3  XTR302525S3
30 25 30 400 35,5 37 35,5 49 41 50 46 50 1.4571 TR302530S  XTR302530S3
38 20 38 250 41 36,5 41 57 50 60 36 60 1.4571 TR382038S  XTR382038S
38 25 38 250 41 35 41 57 50 60 46 60 1.4571 TR382538S  XTR382538S
38 30 38 250 41 33,5 41 57 50 60 50 60 1.4571 TR383038S  XTR383038S
38 38 30 250 41 41 33,5 57 50 60 60 50 1.4571 TR383830S  XTR383830S
