RVAR-LR/SR:

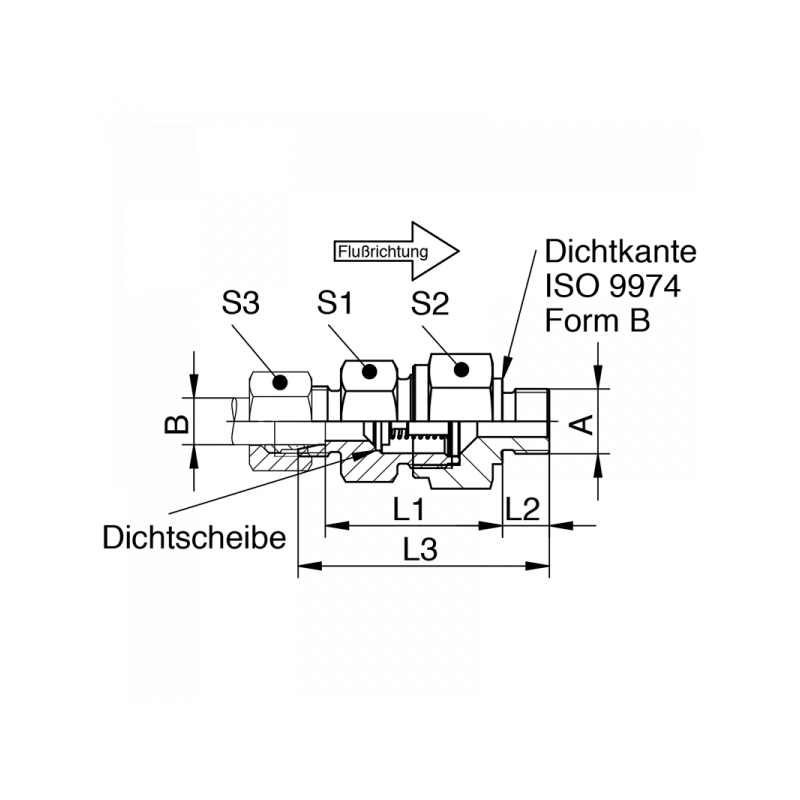

A B PN / Bar L1 / mm L2 / mm L3 / mm S1 S2 S3 Material Art.Nr. Stutzen PDF
G1/8 06 315 39 8 56 17 17 14 1.4571 RVAR06LR01  XRVAR06LR01
G1/8 06 315 39 8 56 17 17 14 1.4571 RVAR06LR01  XRVAR06LR01
G1/4 08 315 42 12 59 19 19 17 1.4571 RVAR08LR02  XRVAR08LR02
G1/4 08 315 42 12 59 19 19 17 1.4571 RVAR08LR02  XRVAR08LR02
G1/4 10 315 54 12 72 22 24 19 1.4571 RVAR10LR02  XRVAR10LR02
G1/4 10 315 54 12 72 22 24 19 1.4571 RVAR10LR02  XRVAR10LR02
G3/8 12 315 57 12 75 27 30 22 1.4571 RVAR12LR03  XRVAR12LR03
G3/8 12 315 57 12 75 27 30 22 1.4571 RVAR12LR03  XRVAR12LR03
G1/2 15 315 61 14 79 27 32 27 1.4571 RVAR15LR04  XRVAR15LR04
G1/2 15 315 61 14 79 27 32 27 1.4571 RVAR15LR04  XRVAR15LR04
G1/2 18 315 62 14 81,5 36 36 32 1.4571 RVAR18LR04  XRVAR18LR04
G1/2 18 315 62 14 81,5 36 36 32 1.4571 RVAR18LR04  XRVAR18LR04
G3/4 22 160 68,5 16 88 41 46 36 1.4571 RVAR22LR06  XRVAR22LR06
G3/4 22 160 68,5 16 88 41 46 36 1.4571 RVAR22LR06  XRVAR22LR06
G1 28 160 84,5 18 106 50 50 41 1.4571 RVAR28LR08  XRVAR28LR08
G1 28 160 84,5 18 106 50 50 41 1.4571 RVAR28LR08  XRVAR28LR08
G1 1/4 35 160 90 20 116,5 60 60 50 1.4571 RVAR35LR10  XRVAR35LR10
G1 1/4 35 160 90 20 116,5 60 60 50 1.4571 RVAR35LR10  XRVAR35LR10
G1 1/2 42 160 90 22 117 65 70 60 1.4571 RVAR42LR12  XRVAR42LR12
G1 1/2 42 160 90 22 117 65 70 60 1.4571 RVAR42LR12  XRVAR42LR12
G1/4 06 630 42 12 59 19 19 17 1.4571 RVAR06SR02  XRVAR06SR02
G1/4 06 630 42 12 59 19 19 17 1.4571 RVAR06SR02  XRVAR06SR02
G1/4 08 630 43 12 60 19 19 19 1.4571 RVAR08SR02  XRVAR08SR02
G1/4 08 630 43 12 60 19 19 19 1.4571 RVAR08SR02  XRVAR08SR02
G3/8 10 630 49,5 12 69 24 24 22 1.4571 RVAR10SR03  XRVAR10SR03
G3/8 10 630 49,5 12 69 24 24 22 1.4571 RVAR10SR03  XRVAR10SR03
G3/8 12 630 56,5 12 76 27 30 24 1.4571 RVAR12SR03  XRVAR12SR03
G3/8 12 630 56,5 12 76 27 30 24 1.4571 RVAR12SR03  XRVAR12SR03
G1/2 14 630 57 14 77 27 32 27 1.4571 RVAR14SR04  XRVAR14SR04
G1/2 14 630 57 14 77 27 32 27 1.4571 RVAR14SR04  XRVAR14SR04
G1/2 16 400 56,5 14 78 32 36 30 1.4571 RVAR16SR04  XRVAR16SR04
G1/2 16 400 56,5 14 78 32 36 30 1.4571 RVAR16SR04  XRVAR16SR04
G3/4 20 400 72,5 16 98 41 46 36 1.4571 RVAR20SR06  XRVAR20SR06
G3/4 20 400 72,5 16 98 41 46 36 1.4571 RVAR20SR06  XRVAR20SR06
G1 25 400 68 18 96 46 50 46 1.4571 RVAR25SR08  XRVAR25SR08
G1 25 400 68 18 96 46 50 46 1.4571 RVAR25SR08  XRVAR25SR08
G1 1/4 30 400 88,5 20 118 60 60 50 1.4571 RVAR30SR10  XRVAR30SR10
G1 1/4 30 400 88,5 20 118 60 60 50 1.4571 RVAR30SR10  XRVAR30SR10
G1 1/2 38 250 101 22 136 65 70 60 1.4571 RVAR38SR12  XRVAR38SR12
G1 1/2 38 250 101 22 136 65 70 60 1.4571 RVAR38SR12  XRVAR38SR12
