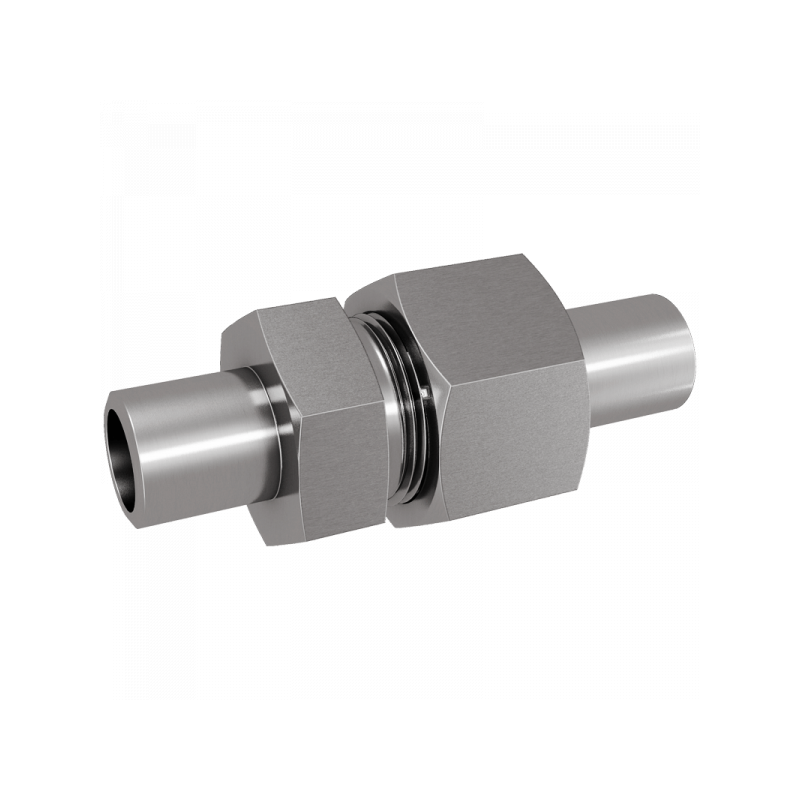

ASK-L/S:

A B PN / Bar L1 / mm L2 / mm L3 / mm L4 / mm L5 / mm S1 S2 Material Art.Nr. PDF
15 1,5 280 26 33 44 66,5 15 24 27 1.4571 ASK15X1.5
15 2,0 315 26 33 44 66,5 15 24 27 1.4571 ASK15X2
18 1,5 230 33,5 40 52 68,5 16,5 27 32 1.4571 ASK18X1.5
18 2,0 315 33,5 40 52 68,5 16,5 27 32 1.4571 ASK18X2
22 2,0 160 36,5 44 46 76 19 32 36 1.4571 ASK22X2
22 2,5 160 36,5 44 46 76 19 32 36 1.4571 ASK22X2.5
28 2,0 160 38 45,5 59,5 80,5 19,5 41 41 1.4571 ASK28X2
28 2,5 160 38 45,5 59,5 80,5 19,5 41 41 1.4571 ASK28X2.5
28 4,0 160 38 45,5 59,5 80,5 19,5 41 41 1.4571 ASK28X4
35 2,5 160 40,5 51 67 89,5 22 46 50 1.4571 ASK35X2.5
35 3,0 160 40,5 51 67 89,5 22 46 50 1.4571 ASK35X3
35 4,0 160 40,5 51 67 89,5 22 46 50 1.4571 ASK35X4
42 2,0 133 41,5 52,5 68,5 91 22 55 60 1.4571 ASK42X2
42 3,0 160 41,5 52,5 68,5 91 22 55 60 1.4571 ASK42X3
42 4,0 160 41,5 52,5 68,5 91 22 55 60 1.4571 ASK42X4
42 5,0 160 41,5 52,5 68,5 91 22 55 60 1.4571 ASK42X5
10 1,0 242 24,5 32 44 58 10 19 22 1.4571 ASK10X1
10 1,5 349 24,5 32 44 58 10 19 22 1.4571 ASK10X1.5
10 2,0 447 24,5 32 44 58 10 19 22 1.4571 ASK10X2
12 1,5 297 29,5 37 49 63 15 22 24 1.4571 ASK12X1.5
12 2,0 383 29,5 37 49 63 15 22 24 1.4571 ASK12X2
12 2,5 463 29,5 37 49 63 15 22 24 1.4571 ASK12X2.5
14 2,0 334 35,5 43,5 55,5 75,5 16,5 24 27 1.4571 ASK14X2
16 2,0 297 33 41,5 54,5 73,5 16,5 27 30 1.4571 ASK16X2
16 2,5 362 33 41,5 54,5 73,5 16,5 27 30 1.4571 ASK16X2.5
16 3,0 400 33 41,5 54,5 73,5 16,5 27 30 1.4571 ASK16X3
20 2,0 242 36,5 47 62 83,5 19 32 36 1.4571 ASK20X2
20 2,5 297 36,5 47 62 83,5 19 32 36 1.4571 ASK20X2.5
20 3,0 349 36,5 47 62 83,5 19 32 36 1.4571 ASK20X3
20 4,0 400 36,5 47 62 83,5 19 32 36 1.4571 ASK20X4
25 3,0 286 39,5 51,5 67,5 92,5 19,5 41 46 1.4571 ASK25X3
25 4,0 369 39,5 51,5 67,5 92,5 19,5 41 46 1.4571 ASK25X4
25 5,0 400 39,5 51,5 67,5 92,5 19,5 41 46 1.4571 ASK25X5
30 3,0 242 44,5 58 74 101,5 23 46 50 1.4571 ASK30X3
30 4,0 314 44,5 58 74 101,5 23 46 50 1.4571 ASK30X4
30 5,0 383 44,5 58 74 101,5 23 46 50 1.4571 ASK30X5
30 6,0 400 44,5 58 74 101,5 23 46 50 1.4571 ASK30X6
38 3,5 250 44 60 79 108 22 55 60 1.4571 ASK38X3.5
38 4,0 250 44 60 79 108 22 55 60 1.4571 ASK38X4
38 5,0 250 44 60 79 108 22 55 60 1.4571 ASK38X5
38 6,0 250 44 60 79 108 41 55 60 1.4571 ASK38X6
