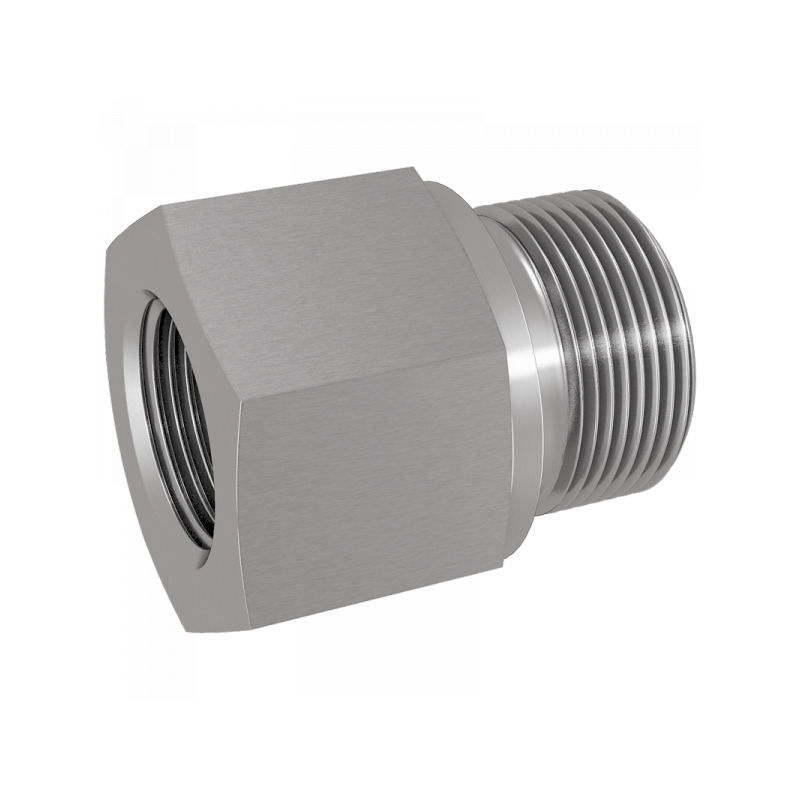

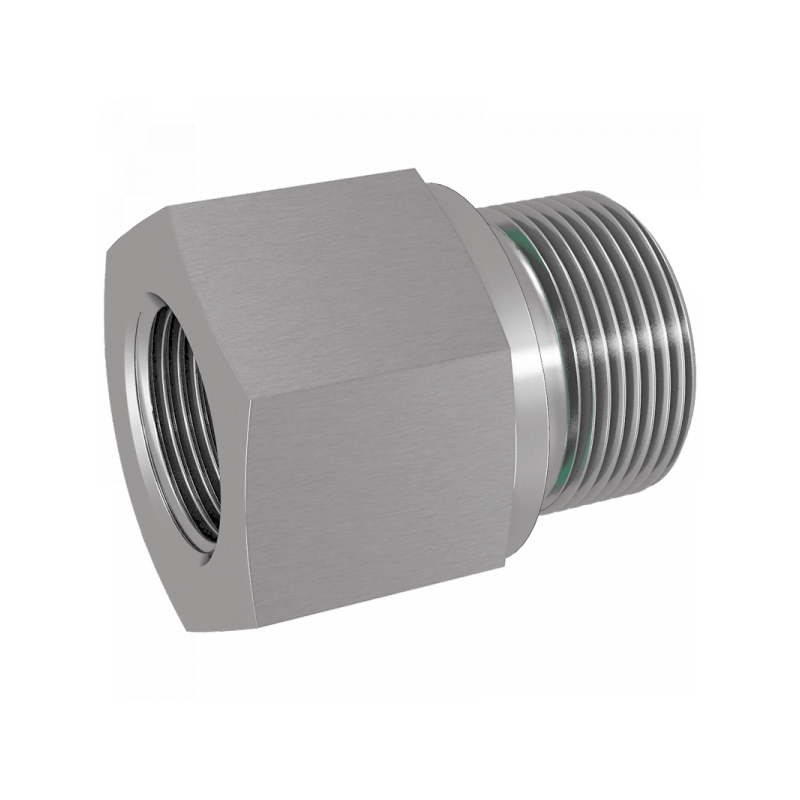

RI-ED:

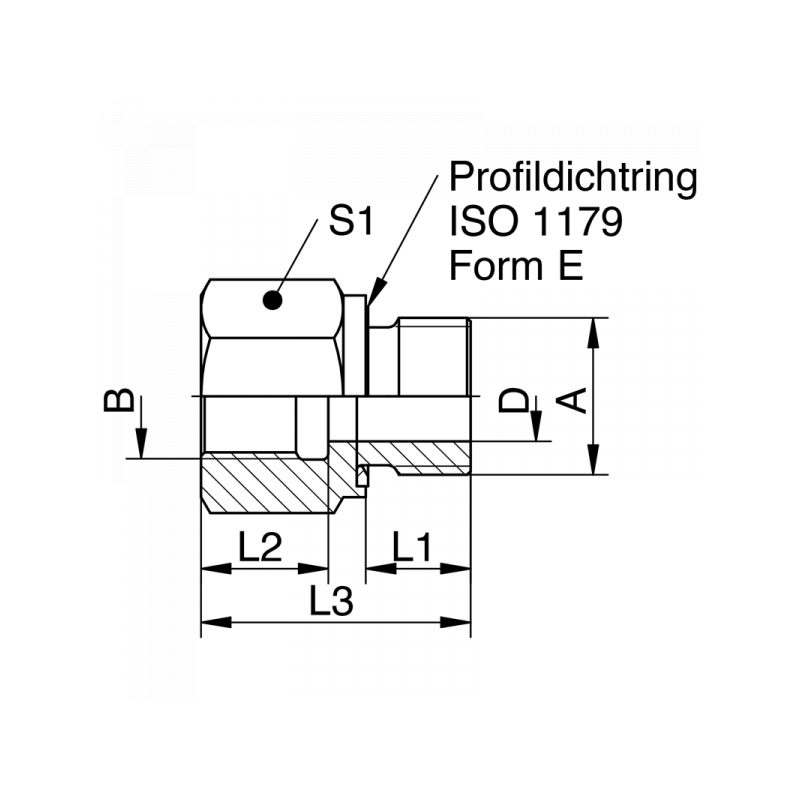

A B PN / Bar L1 / mm L2 / mm L3 / mm S1 D Material Art.Nr. PDF
G1/8 G1/4 400 8 17 31 19 4 1.4571 RI01ED02
G1/8 G1/4 400 8 17 31 19 4 1.4571 RI01ED02
G1/8 G3/8 400 8 17 32 24 4 1.4571 RI01ED03
G1/8 G3/8 400 8 17 32 24 4 1.4571 RI01ED03
G1/4 G1/8 400 12 12 28 19 5 1.4571 RI02ED01
G1/4 G1/8 400 12 12 28 19 5 1.4571 RI02ED01
G1/4 G3/8 400 12 17 36 24 5 1.4571 RI02ED03
G1/4 G3/8 400 12 17 36 24 5 1.4571 RI02ED03
G1/4 G1/2 400 12 20 40 27 5 1.4571 RI02ED04
G1/4 G1/2 400 12 20 40 27 5 1.4571 RI02ED04
G1/4 G3/4 400 12 22 43 36 5 1.4571 RI02ED06
G1/4 G3/4 400 12 22 43 36 5 1.4571 RI02ED06
G3/8 G1/4 400 12 17 36 22 8 1.4571 RI03ED02
G3/8 G1/4 400 12 17 36 22 8 1.4571 RI03ED02
G3/8 G1/2 400 12 20 41 27 8 1.4571 RI03ED04
G3/8 G1/2 400 12 20 41 27 8 1.4571 RI03ED04
G3/8 G3/4 315 12 22 44 36 8 1.4571 RI03ED06
G3/8 G3/4 315 12 22 44 36 8 1.4571 RI03ED06
G1/2 G1/8 400 14 8 24 27 8,5 1.4571 RI04ED01
G1/2 G1/8 400 14 8 24 27 8,5 1.4571 RI04ED01
G1/2 G1/4 400 14 12 24 27 11,5 1.4571 RI04ED02
G1/2 G1/4 400 14 12 24 27 11,5 1.4571 RI04ED02
G1/2 G3/8 400 14 17 36 27 12 1.4571 RI04ED03
G1/2 G3/8 400 14 17 36 27 12 1.4571 RI04ED03
G1/2 G1/2 400 14 20 39 27 12 1.4571 RI04ED04
G1/2 G1/2 400 14 20 39 27 12 1.4571 RI04ED04
G1/2 G3/4 315 14 22 46 36 12 1.4571 RI04ED06
G1/2 G3/4 315 14 22 46 36 12 1.4571 RI04ED06
G3/4 G1/4 315 16 12 26 32 11,5 1.4571 RI06ED02
G3/4 G1/4 315 16 12 26 32 11,5 1.4571 RI06ED02
G3/4 G3/8 315 16 12 26 32 15 1.4571 RI06ED03
G3/4 G3/8 315 16 12 26 32 15 1.4571 RI06ED03
G3/4 G1/2 315 16 20 41 32 16 1.4571 RI06ED04
G3/4 G1/2 315 16 20 41 32 16 1.4571 RI06ED04
G3/4 G1 315 16 24,5 51 41 16 1.4571 RI06ED08
G3/4 G1 315 16 24,5 51 41 16 1.4571 RI06ED08
G1 G1/2 315 18 14 29 41 18,5 1.4571 RI08ED04
G1 G1/2 315 18 14 29 41 18,5 1.4571 RI08ED04
G1 G3/4 315 18 22 47 41 20 1.4571 RI08ED06
G1 G3/4 315 18 22 47 41 20 1.4571 RI08ED06
G1 G1 315 18 24,5 52 41 20 1.4571 RI08ED08
G1 G1 315 18 24,5 52 41 20 1.4571 RI08ED08
G1 G1 1/4 315 18 26,5 57 55 20 1.4571 RI08ED10
G1 G1 1/4 315 18 26,5 57 55 20 1.4571 RI08ED10
G1 G1 1/2 250 18 28,5 59 60 20 1.4571 RI08ED12
G1 G1 1/2 250 18 28,5 59 60 20 1.4571 RI08ED12
G1 1/4 G1 315 20 24,5 52 50 25 1.4571 RI10ED08
G1 1/4 G1 315 20 24,5 52 50 25 1.4571 RI10ED08
G1 1/4 G1 1/2 250 20 28,5 60 60 25 1.4571 RI10ED12
G1 1/4 G1 1/2 250 20 28,5 60 60 25 1.4571 RI10ED12
G1 1/2 G1/2 250 22 14 36 55 19 1.4571 RI12ED04
G1 1/2 G1/2 250 22 14 36 55 19 1.4571 RI12ED04
G1 1/2 G3/4 250 22 16 36 55 24 1.4571 RI12ED06
G1 1/2 G3/4 250 22 16 36 55 24 1.4571 RI12ED06
G1 1/2 G1 250 22 18 36 55 31 1.4571 RI12ED08
G1 1/2 G1 250 22 18 36 55 31 1.4571 RI12ED08
G1 1/2 G1 1/4 250 22 26,5 58 55 32 1.4571 RI12ED10
G1 1/2 G1 1/4 250 22 26,5 58 55 32 1.4571 RI12ED10
