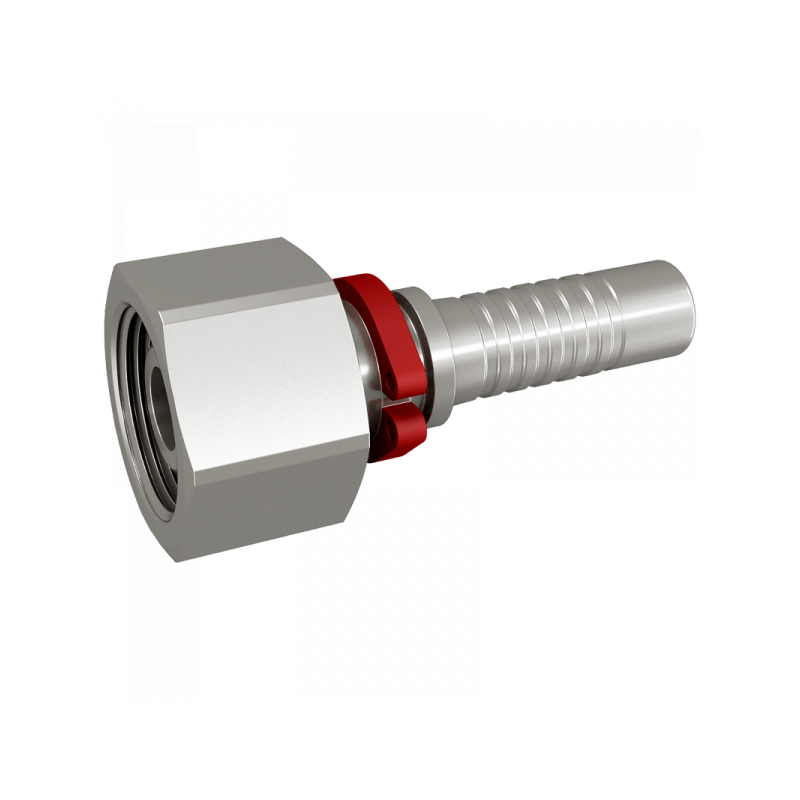

DKOS:

A B / mm DN L1 / mm L2 / mm S1 C / mm Material Art.Nr. PDF
M18x1,5 6,7 6 58,5 28,5 22 3,9 1.4571 4200DN06
M14x1,5 6,7 6 56 26 17 3,9 1.4571 4200DN06M14
M16x1,5 6,7 6 57 27 19 3,9 1.4571 4200DN06M16
M20x1,5 6,7 6 57 26,8 24 3,9 1.4571 4200DN06M20
M20x1,5 8 8 60 30 24 5,4 1.4571 4200DN08
M16x1,5 8 8 52,9 22,9 19 5,4 1.4571 4200DN08M16
M18x1,5 8 8 58,5 28,5 22 5,4 1.4571 4200DN08M18
M22x1,5 9,6 10 63,8 30,5 27 6,5 1.4571 4200DN10
M18x1,5 9,6 10 58,5 25,2 22 6,5 1.4571 4200DN10M18
M20x1,5 9,6 10 62,5 29,2 24 6,5 1.4571 4200DN10M20
M24x1,5 9,6 10 65,3 32 30 6,5 1.4571 4200DN10M24
M24x1,5 12,8 12 67,5 32,2 30 9,5 1.4571 4200DN12
M20x1,5 12,8 12 60,5 25,2 24 9,5 1.4571 4200DN12M20
M30x2 12,8 12 71 35,7 36 9,5 1.4571 4200DN12M30
M30x2 16 16 74 35,7 36 12,6 1.4571 4200DN16
M24x1,5 16 16 64,8 26,5 30 12,6 1.4571 4200DN16M24
M36x2 19,1 20 83 37,2 46 14,8 1.4571 4200DN20
M30x2 19,1 20 77,8 32 36 14,8 1.4571 4200DN20M30
M42x2 25,9 25 97 42 50 20,0 1.4571 4200DN25
M36x2 25,9 25 89 34 46 20,0 1.4571 4200DN25M36
M52x2 32,5 32 107 47,2 60 26,0 1.4571 4200DN32
M52x2 38,9 40 126,5 60 60 31,0 1.4571 4200DN40M52
