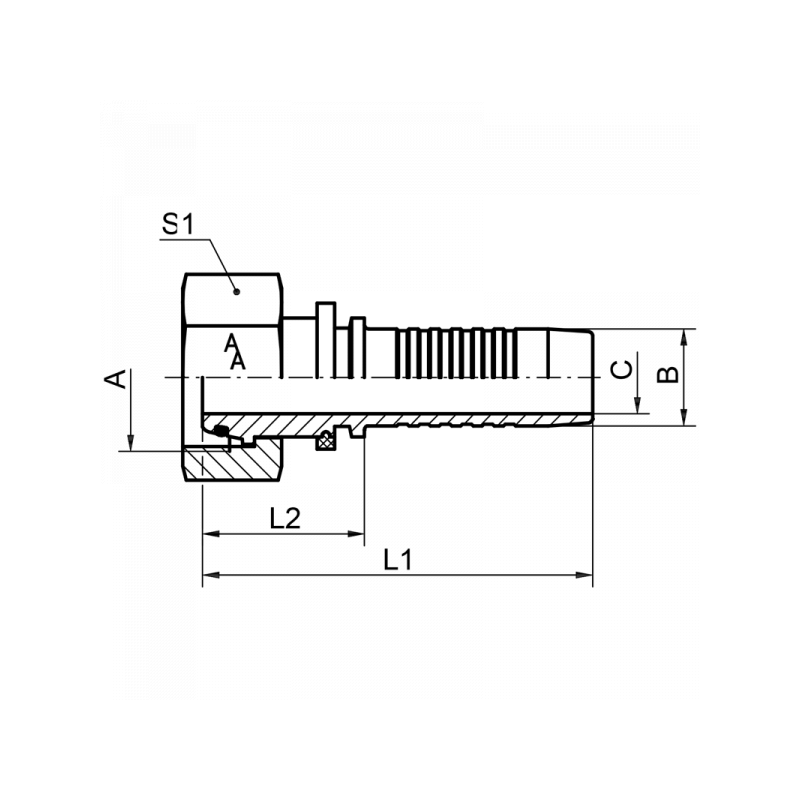

DKOL:
| A | B / mm | DN | L1 / mm | L2 / mm | S1 | C / mm | Material | Art.Nr. | |
|---|---|---|---|---|---|---|---|---|---|
| M14x1,5 | 6,7 | 6 | 57 | 27 | 17 | 3,9 | 1.4571 | 4100DN06 | |
| M12x1,5 | 6,7 | 6 | 51 | 21 | 14 | 3,9 | 1.4571 | 4100DN06M12 | |
| M16x1,5 | 6,7 | 6 | 58,5 | 28,5 | 19 | 3,9 | 1.4571 | 4100DN06M16 | |
| M18x1,5 | 6,7 | 6 | 59 | 29 | 22 | 3,9 | 1.4571 | 4100DN06M18 | |
| M16x1,5 | 8 | 8 | 58,5 | 28,5 | 19 | 5,4 | 1.4571 | 4100DN08 | |
| M14x1,5 | 8 | 8 | 52 | 22 | 17 | 5,4 | 1.4571 | 4100DN08M14 | |
| M18x1,5 | 8 | 8 | 60 | 30 | 22 | 5,4 | 1.4571 | 4100DN08M18 | |
| M18x1,5 | 9,6 | 10 | 62,5 | 29,2 | 22 | 6,5 | 1.4571 | 4100DN10 | |
| M16x1,5 | 9,6 | 10 | 55,8 | 22,5 | 19 | 6,5 | 1.4571 | 4100DN10M16 | |
| M22x1,5 | 9,6 | 10 | 63,8 | 30,5 | 27 | 6,5 | 1.4571 | 4100DN10M22 | |
| M22x1,5 | 12,8 | 12 | 64 | 28,7 | 27 | 9,5 | 1.4571 | 4100DN12 | |
| M26x1,5 | 12,8 | 12 | 70 | 34,7 | 32 | 9,5 | 1.4571 | 4100DN12M26 | |
| M30x2 | 12,8 | 12 | 67,7 | 32,4 | 36 | 9,5 | 1.4571 | 4100DN12M30 | |
| M26x1,5 | 16 | 16 | 70 | 31,7 | 32 | 12,6 | 1.4571 | 4100DN16 | |
| M22x1,5 | 16 | 16 | 63 | 24,7 | 27 | 12,6 | 1.4571 | 4100DN16M22 | |
| M30x2 | 16 | 16 | 73 | 34,7 | 36 | 12,6 | 1.4571 | 4100DN16M30 | |
| M30x2 | 19,1 | 20 | 78,7 | 32,9 | 36 | 14,8 | 1.4571 | 4100DN20 | |
| M26x1,5 | 19,1 | 20 | 71,5 | 25,7 | 32 | 14,8 | 1.4571 | 4100DN20M26 | |
| M36x2 | 19,1 | 20 | 79,9 | 34,1 | 41 | 14,8 | 1.4571 | 4100DN20M36 | |
| M36x2 | 25,9 | 25 | 91,7 | 36,7 | 41 | 20,0 | 1.4571 | 4100DN25 | |
| M45x2 | 32,5 | 32 | 100,7 | 41,2 | 50 | 26,0 | 1.4571 | 4100DN32 | |
| M52x2 | 38,9 | 40 | 103 | 35,5 | 60 | 31,0 | 1.4571 | 4100DN40 |
