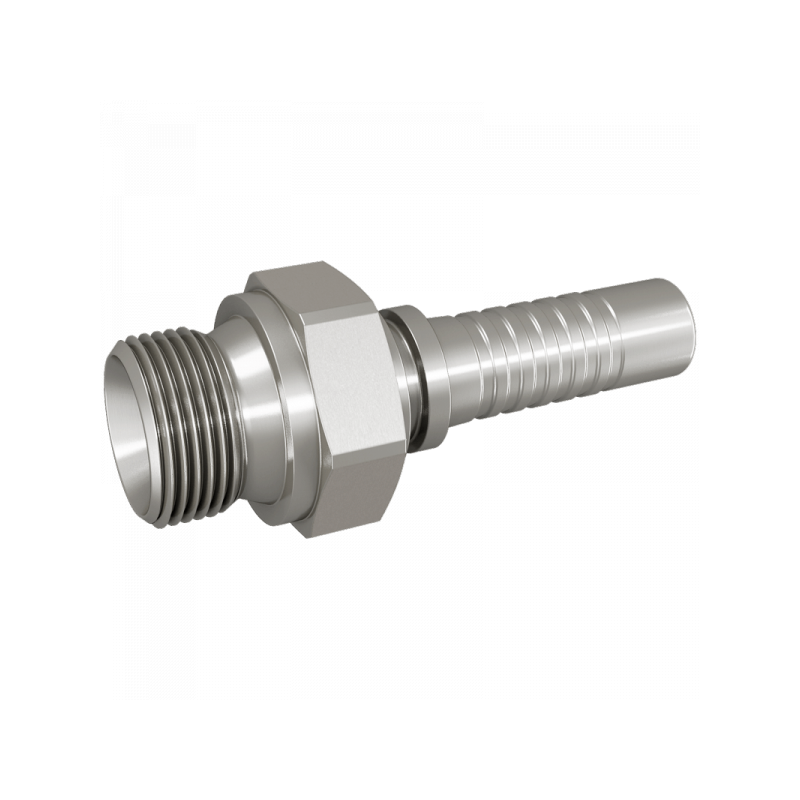

AGR-D:

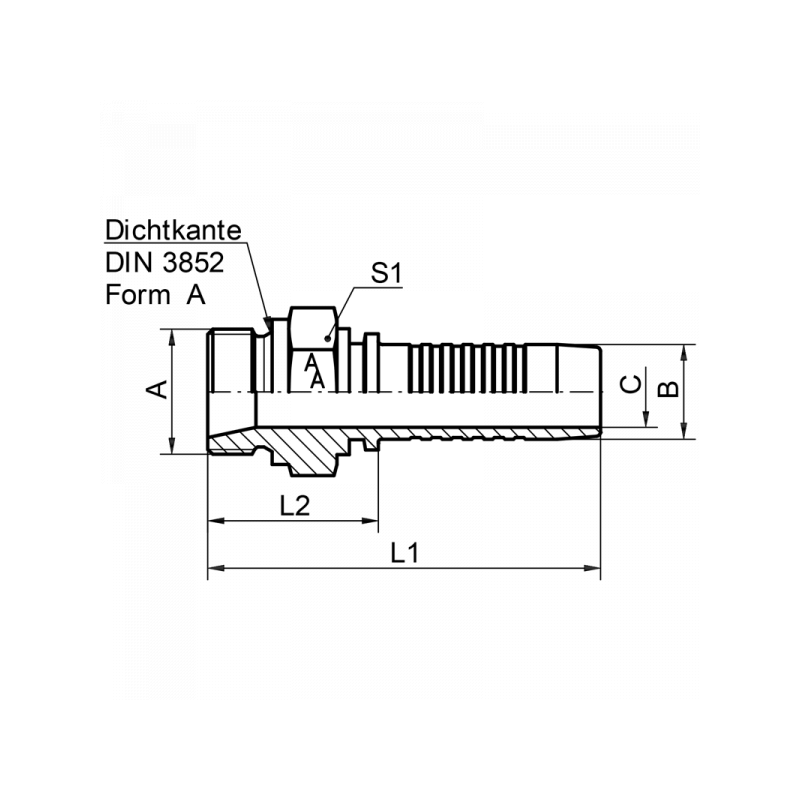

A B / mm DN L1 / mm L2 / mm S1 C / mm Material Art.Nr. PDF
G1/4 6,7 6 58,8 28,8 19 3,9 1.4571 4720DN06
G1/8 6,7 6 53,3 23,3 14 3,9 1.4571 4720DN06G01
G3/8 6,7 6 60,3 30,3 22 3,9 1.4571 4720DN06G03
G1/4 8 8 58,9 28,9 19 5,4 1.4571 4720DN08
G3/8 8 8 60,4 30,4 22 5,4 1.4571 4720DN08G03
G1/2 8 8 63,9 33,9 27 5,4 1.4571 4720DN08G04
G3/8 9,6 10 63,7 30,4 22 6,5 1.4571 4720DN10
G1/4 9,6 10 62,2 28,9 19 6,5 1.4571 4720DN10G02
G1/2 9,6 10 67,2 33,9 27 6,5 1.4571 4720DN10G04
G1/2 12,8 12 69,9 34,6 27 9,5 1.4571 4720DN12
G3/8 12,8 12 66,6 31,3 22 9,5 1.4571 4720DN12G03
G3/4 12,8 12 72,6 37,3 32 9,5 1.4571 4720DN12G06
G3/4 16 16 75,9 37,6 32 12,6 1.4571 4720DN16
G1/2 16 16 72,8 34,3 27 12,6 1.4571 4720DN16G04
G3/4 19,1 20 83,9 38,1 32 14,8 1.4571 4720DN20
G1 19,1 20 87,9 42,1 41 14,8 1.4571 4720DN20G08
G1 25,9 25 98,3 43,3 41 20,0 1.4571 4720DN25
G1 1/4 25,9 25 100,3 45,3 50 20,0 1.4571 4720DN25G10
G1 1/4 32,5 32 106,3 46,5 50 26,0 1.4571 4720DN32
G1 32,5 32 104 44,2 41 26,0 1.4571 4720DN32G08
G1 1/2 38,9 40 120,3 52,8 55 31,0 1.4571 4720DN40
G2 51,6 50 135,3 60,3 70 40,0 1.4571 4720DN50
