KORD-L:

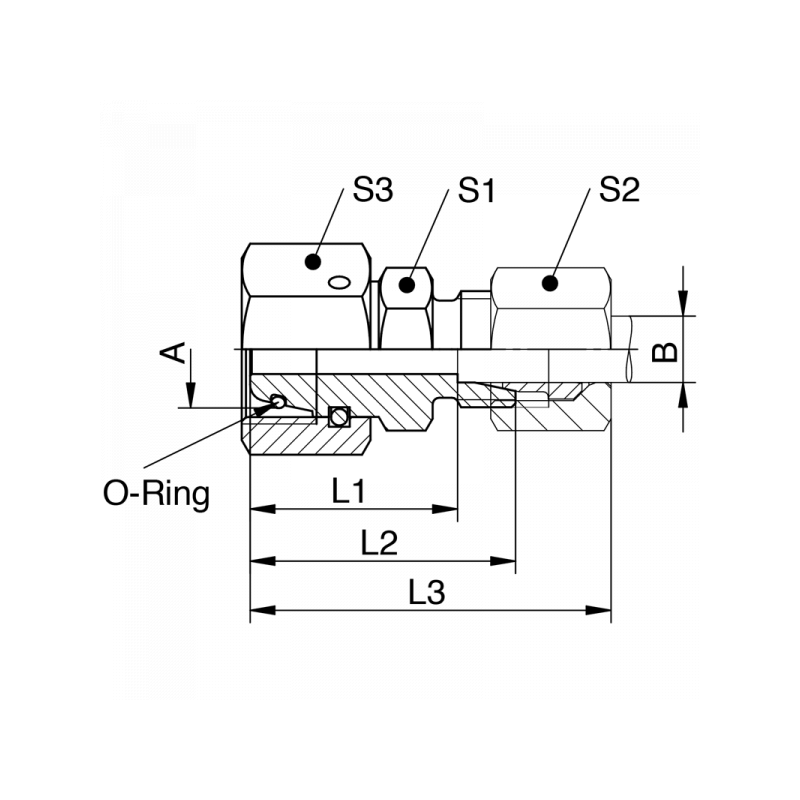

A B PN / Bar L1 / mm L2 / mm L3 / mm S1 S2 S3 Material Art.Nr. Stutzen PDF
08 06 315 22,5 29,5 39,5 14 14 17 1.4571 KORD0806L  KORD0806LDKVM
10 06 315 24 31 41 17 14 19 1.4571 KORD1006L  KORD1006LDKVM
10 08 315 24 31 41 17 17 19 1.4571 KORD1008L  KORD1008LDKVM
12 06 315 24 31 41 17 14 22 1.4571 KORD1206L  KORD1206LDKVM
12 08 315 24 31 41 17 17 22 1.4571 KORD1208L  KORD1208LDKVM
12 10 315 25 32 43 17 19 22 1.4571 KORD1210L  KORD1210LDKVM
15 10 315 28,5 35,5 46,5 22 19 27 1.4571 KORD1510L  KORD1510LDKVM
15 12 315 28,5 35,5 46,5 22 22 27 1.4571 KORD1512L  KORD1512LDKVM
18 12 315 28 35 46 27 22 32 1.4571 KORD1812L  KORD1812LDKVM
18 15 315 29 36 47 27 27 32 1.4571 KORD1815L  KORD1815LDKVM
22 15 160 33 40 51 30 27 36 1.4571 KORD2215L  KORD2215LDKVM
22 18 160 32,5 40 52 30 32 36 1.4571 KORD2218L  KORD2218LDKVM
28 18 160 34,5 42 54 36 32 41 1.4571 KORD2818L  KORD2818LDKVM
28 22 160 36,5 44 56 36 36 41 1.4571 KORD2822L  KORD2822LDKVM
35 22 160 39 46,5 58,5 46 36 50 1.4571 KORD3522L  KORD3522LDKVM
35 28 160 39 46,5 60,5 46 41 50 1.4571 KORD3528L  KORD3528LDKVM
42 15 160 40,5 47,5 58,5 50 27 60 1.4571 KORD4215L  KORD4215LDKVM
42 28 160 42 49,5 63,5 50 41 60 1.4571 KORD4228L  KORD4228LDKVM
42 35 160 41 51,5 67,5 50 50 60 1.4571 KORD4235L  KORD4235LDKVM
